停车场水泥地面起砂，根本原因是表层砂浆强度不足，被车轮反复剪切磨损。要彻底解决，不是简单刷一层水泥浆，而是要用专用薄层修补材料进行结构性修复。下面结合我15年现场经验，把水泥路面起砂的修补工艺和关键参数说清楚。

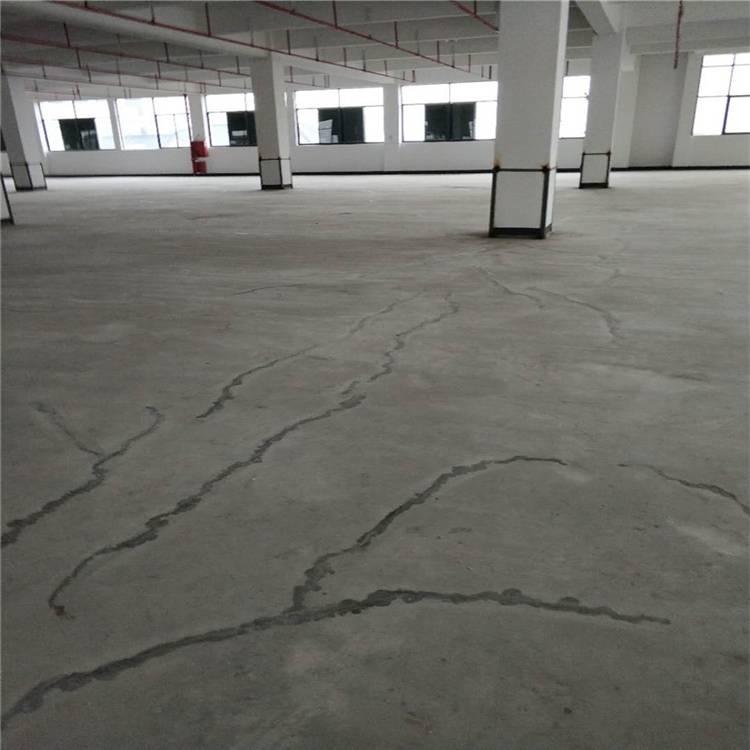

起砂病害的成因与薄层修补原理

停车场混凝土路面起砂，多发生在混凝土浇筑后养护不到位或表层水灰比过大的区域。车轮起步、刹车产生的剪切力，会把松软的浮浆层直接磨掉。病害深度通常在3-5mm，但如果不处理，会继续向下发展。

薄层修补的核心，是用高粘结强度的聚合物改性水泥砂浆，在原有路面上做一层3-5mm的加固层。这层材料必须满足两点：一是与基层的粘结强度不低于1.5MPa（参考GB 50367-2013附录A的拉拔试验方法），二是修补后的表面耐磨度要达到原设计标号的1.2倍以上。

实际操作中，很多工人图省事直接抹素水泥浆，这根本粘不住。必须用专用的薄层修补料，其28天抗折强度不低于6.0MPa，抗压强度不低于40MPa，才能保证车辆碾压不脱落。

病害区域的精准标记与预处理

修补前先要划定作业区。用粉笔或警示胶带标出起砂范围，如果面积超过10平米，建议用路锥和警示带封闭施工区域。这一步不是为了好看，而是防止车辆碾压未固化的修补料，导致粘结失效。

标记完成后，用铣刨机或角磨机将起砂层整体刨除，深度控制在3-5mm。刨完后必须用高压水枪冲洗，把浮灰、油污彻底清掉。这里有个关键点：基层的含水率要控制在4%-6%之间，太干会影响粘结，太湿又会稀释修补料。

以我经历过的某物流园停车场项目为例，工人偷懒没做铣刨，直接刷界面剂就铺料，结果三天后整片起壳。所以这一步不能省，铣刨后的粗糙面能提供机械锁扣力，粘结强度比光滑面高30%以上。

基面润湿与明水处理工艺

清洁后的基面需要充分润湿。用洒水壶或水管将工作面淋透，让混凝土毛细孔吸饱水。润湿时间至少保持30分钟，直到表面不再渗水为止。这一步的目的是防止基层快速吸收修补料的水分，导致水化反应不充分。

润湿完成后，用高压风枪或吸水机清除表面明水。标准是“润湿无明水”——用手摸上去潮湿，但看不到水膜。如果残留明水，会稀释修补料表面的胶凝材料，形成薄弱层，后期照样起砂。

经验上来说，夏季施工时，润湿后要尽快施工，避免阳光暴晒导致水分蒸发过快。冬季施工则要注意基层温度不低于5℃，否则修补料的强度增长会延迟48小时以上。

材料搅拌与薄层摊铺操作要点

快速结构修补材料的水料比要严格按厂家说明执行，一般是13%-15%左右。用电动搅拌器低速搅拌3-5分钟，直到浆料无干粉、无气泡，呈稠糊状。搅拌时间不够，材料里的聚合物没有完全分散，粘结强度会打折扣。

摊铺时，把浆料倒在处理好的基面上，用齿形刮板或长刮尺迅速刮平。厚度控制在3-5mm，太厚容易开裂，太薄耐磨层不够。刮平后，用抹子收光一遍，消除表面气泡和刮痕。收光时机很重要——浆料开始初凝时（约20-30分钟）进行，早了会带起浆料，晚了压不动。

修补完成后，立即覆盖塑料薄膜或喷涂养护剂，保持表面湿润养护至少24小时。期间严禁行人踩踏和车辆通行。48小时后可以开放轻载交通，7天后才能重载通行。这个养护周期是根据GB 50204-2015中关于混凝土养护的要求来的，不能图快。

质量验收标准与常见问题处理

修补完验收主要看三点：一是外观，表面平整、无起皮、无裂纹；二是粘结强度，用拉拔仪测试，不低于1.5MPa；三是耐磨度，用磨耗试验机检测，磨耗量不大于0.5g/cm²。

常见问题中，修补后出现空鼓，多半是基层没铣刨干净或明水没吹干。出现裂纹，可能是料太稠或养护不到位。出现色差，是因为新旧混凝土吸水率不同，可以用界面剂预处理来改善。

实际操作中，如果修补面积超过20平米，建议分块施工，每块间隔1.5米，避免材料收缩产生应力裂缝。分块缝后期用弹性密封胶填缝，既美观又能防止水渗入基层。
