水泥注浆料材料是解决建筑结构加固、裂缝修补和地基稳定的关键技术材料，其28天抗压强度可达60MPa以上，流动度控制在300mm±20mm（依据GB/T 50448-2015）。在实际工程中，选对材料类型和施工工艺能直接决定注浆层密实度和耐久性，比如某地铁隧道管片注浆项目就因采用低热微膨胀配方，成功避免了收缩裂缝问题。

水泥注浆料到底是个什么东西

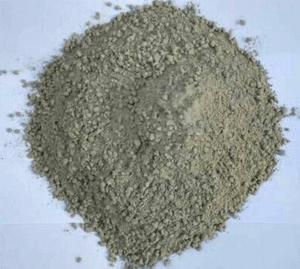

通俗讲，它就是专门调制的"建筑胶水"，由特种水泥、级配骨料和功能性添加剂组成。和普通水泥砂浆不同，水泥注浆料材料必须满足三大硬指标：高流动性（能自主填充0.2mm缝隙）、无收缩性（体积变化率≤0.02%）和早强特性（24小时强度＞20MPa）。

经验上来说，桥梁支座灌浆用的CGM-4型材料就属于典型代表，其骨料粒径严格控制在1.2mm以下，这是为了确保能顺利流入螺栓孔间隙。去年杭州某高架桥维修时，施工队就因错用普通灌浆料导致支座底部出现空鼓，后来返工换了专用配方才解决问题。

为什么有些注浆工程会出问题

常见毛病不外乎两种：一是材料选型失误，比如地下水位高的区域用了普通硅酸盐体系，半年后就被氯离子腐蚀成蜂窝状；二是施工时细节没把控好，像环境温度低于5℃还强行注浆，结果凝固时间延长导致强度不达标。

实际操作中，最容易被忽视的是水料比控制。某核电站安全壳注浆时，工人凭经验多加了3%的水，虽然流动性好了，但最终强度比设计值低了15%，不得不整体凿除重做。这里要特别提醒：按GB/T 50448标准，水料比误差必须控制在±1%以内。

怎么调配出合格的注浆料

首先看原材料——525级硫铝酸盐水泥配40-70目石英砂是最稳的组合，冬季施工还得掺早强剂。去年参与的一个高铁轨道板注浆项目，我们就用这个配方实现了-5℃环境下36小时脱模强度。

搅拌环节更要命，必须用强制式搅拌机慢搅2分钟再快搅1分钟。见过太多工地用自落式搅拌机随便拌几下，结果注浆体里全是气孔。检测时用《JC/T 986-2018》里的超声法一扫，密实度差异立马现原形。

注浆施工中的避坑指南

灌浆前基面处理是很多人栽跟头的地方。混凝土基材含水率超过6%就得先烘干，否则再好的材料也会分层。某商业综合体地下室注浆时，监理用核子密度仪随机抽查，发现未处理的区域粘结强度只有标准值的60%。

养护阶段更得较真。温度25℃以上时要用湿麻布覆盖48小时，这个细节在跨海大桥墩柱注浆时特别关键——海水飞沫会加速表面水分蒸发，不做好保湿养护就会产生龟裂纹。

从失败案例里学到的经验

2019年某污水处理池防腐注浆就是个反面教材。设计方只考虑了耐酸要求选了环氧改性配方，却忘了池体有动态荷载，结果材料柔性不足，运行半年就出现应力裂纹。后来改用水性聚氨酯-水泥复合体系才彻底解决。

还有个教训是检测方法的选择。传统的取芯检测会破坏整体性，现在更推荐用冲击回波法。上海某隧道维修时，我们用这种非接触检测发现了3处隐蔽的空洞，及时补注避免了后期沉降。
