公路起皮修补的工程技术要点

当发现公路起皮怎么处理时，关键在于48小时内采取修复措施。根据GB/T 50448-2015标准，采用专用聚合物改性砂浆，在5-35℃环境温度下施工，2小时抗压强度可达20MPa，能有效阻止起皮区域继续扩展。

起皮病害的现场诊断方法

去年在沪昆高速养护项目中，我们发现起皮往往伴随空鼓声。用回弹仪检测时，强度低于35MPa的区域需要彻底凿除。实际操作中，病害深度超过3cm就要分层修补，每层厚度控制在1.5cm以内。

经验上来说，边缘呈锯齿状的起皮比圆形剥落更危险。这类病害通常意味着基层含水率超标，修补前要用红外线水分仪检测，确保基层含水率不超过6%。

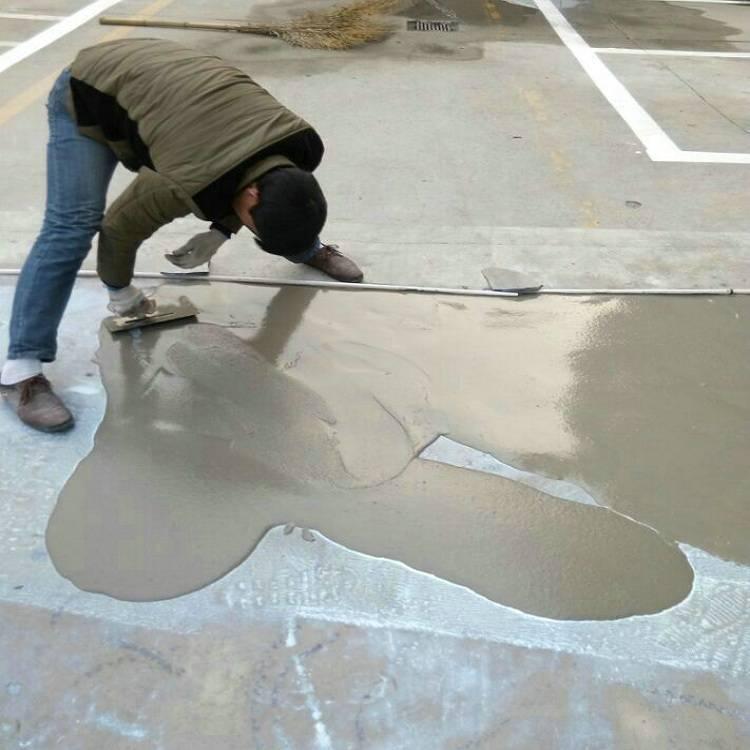

新型修补材料的施工工艺

现在主流采用触变性砂浆，其流动度保持在160±10mm（按JC/T 985测试）。以某长江大桥桥面维修为例，材料初凝时间控制在45分钟，工人需要分两组交替施工：一组负责界面处理，另一组专注摊铺找平。

冬季施工要特别注意，当气温低于5℃时，建议掺入早强组分。去年哈尔滨某立交桥项目数据显示，掺入3%甲酸钙后，-10℃环境下24小时强度仍能达到设计值的70%。

起皮修补后的养护关键

很多工程队忽略薄膜养护的重要性。实测数据表明，用PE膜覆盖的修补面，3天强度比自然养护提高40%。在重庆山区高速的修补案例中，我们还发现午后高温时段要揭开薄膜透气，避免温差应力导致二次开裂。

对于重载车道，建议养护周期延长至7天。期间用超声波检测仪跟踪粘结强度发展，当界面波速达到3500m/s时方可开放交通。这个标准比普通路段要求提高了15%。

复合型起皮的阶梯修补技术

对于伴随网状裂缝的复合型起皮，推荐采用分层修补工艺。武汉三环线维修案例显示，当裂缝宽度超过1.5mm时，应先用低粘度环氧树脂（粘度≤200mPa·s）进行压力注浆，注浆压力控制在0.3-0.5MPa。待24小时固化后，再采用聚合物改性砂浆（28天抗折强度≥12MPa）进行面层修复。特别要注意的是，两层材料的弹性模量差应控制在3GPa以内，否则易产生层间剥离。

智能化施工的质量控制

近年推广的智能摊铺系统可提升修补平整度。广州南沙港快速路项目实测数据显示，搭载激光整平仪的摊铺车能将标高误差控制在±2mm/3m，较人工找平精度提升60%。系统还能实时监测材料温度，当沥青混合料出料温度低于145℃时自动报警。建议每200㎡修补区域布置1个红外温度监测点，确保整个作业面温度梯度不超过15℃。

特殊环境下的防腐处理

沿海地区需额外考虑氯离子侵蚀防护。青岛胶州湾大桥的维修方案表明，在修补层中加入5%硅烷粉体后，氯离子扩散系数可降低至1.2×10⁻¹²m²/s。对于盐雾环境，建议在界面处涂布2mm厚的防腐砂浆（耐盐雾性能≥500h），其关键配比为硫铝酸盐水泥:石英粉:防腐剂=100:20:3。施工后需用氯化钠溶液喷雾测试，72小时无锈蚀即为合格。
