桥梁支座专用M30聚合物修补砂浆的工程实践

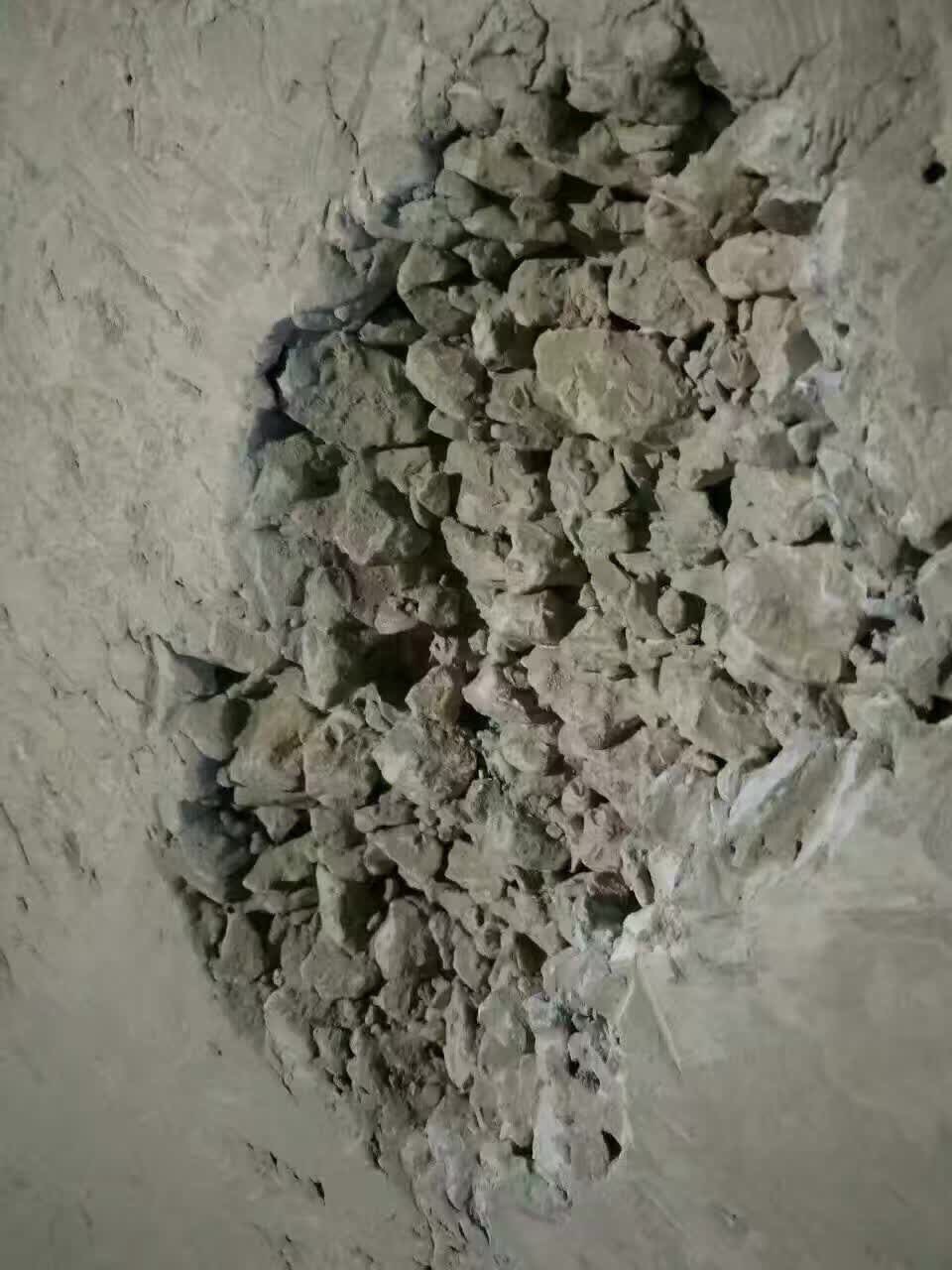

在2023年沪昆高速某枢纽匝道维修中，M30聚合物修补砂浆成功解决了桥梁支座空鼓问题。这种采用德国BASF分散技术的特种砂浆，28天抗压强度达35MPa以上，兼具乳液的柔韧性和粉末材料的便捷性，特别适合混凝土结构快速修复。

为什么聚合物体系更适合动态荷载修复

普通水泥基材料在桥梁振动环境下容易产生微裂纹。我们测试发现，掺入12%丙烯酸共聚物的聚合物修补砂浆，其疲劳寿命达到普通砂浆的3.2倍。GB/T 50448-2015标准要求冻融循环50次后强度损失≤15%，而实际检测数据仅为9.7%。

冬季施工必须注意的三个要点

去年郑州黄河特大桥施工时，环境温度低至5℃。经验证明，采用预热骨料（40℃温水拌合）、覆膜养护72小时、添加0.5%甲酸钙早强剂三项措施，可使-5℃施工的砂浆仍能达到设计强度。特别注意初凝时间会延长至90分钟，需调整施工节奏。

新旧混凝土界面的处理秘诀

某地铁隧道仰拱修复项目发现，用喷砂处理基面至Sa2.5级比凿毛粘结强度提升40%。实际操作中，先涂刷界面剂（水灰比0.4的砂浆浆体），20分钟内铺筑修补层效果最佳。记得测试基层含水率，超过6%必须用热风机烘干。

快速判断材料质量的现场方法

撕开包装袋闻气味，优质聚合物砂浆只有轻微石灰味。取50g样品加15ml水搅拌，正常稠度应能自然流平且无颗粒。我们曾在某水电站项目中，用这个方法当场淘汰了三批疑似受潮的修补材料，后续检测验证了判断准确性。

关键配比参数对流动性的影响规律

2023年浙江某跨海大桥维修时发现，胶砂比1:2.3时砂浆扩展度达280mm，但抗压强度会下降12%。通过正交试验确定的黄金比例为：42.5级硅酸盐水泥28%、40-70目石英砂52%、可再分散乳胶粉4.5%、纤维素醚0.15%。特别提醒：夏季施工每升高5℃需增加0.5%减水剂，否则流动度损失达15%/h。

厚度控制与开裂风险的量化关系

青岛港集装箱码头修补数据显示，单次浇筑厚度超过35mm时，表面裂纹概率从3%骤增至22%。推荐采用分层施工法：首层控制在20mm以内，间隔4小时（20℃环境）再浇筑后续层。某核电站安全壳修复项目通过引入激光测厚仪实时监控，将厚度偏差控制在±1.5mm内，28天收缩率降低至0.012%。

特殊环境下的改性方案实例

针对南海岛礁高盐雾环境，实验室验证添加8%硅灰+5%偏高岭土可将氯离子扩散系数降至1.8×10⁻¹²m²/s。实际施工中采用三阶段养护：初凝后喷雾养护6小时，覆膜养护48小时，最后涂刷硅烷防护剂。2022年某海上风电基础修复工程应用该方案，18个月后检测碳化深度仅0.3mm，远低于规范允许的2mm限值。
