环氧树脂灌浆为何成为精密设备安装的首选

在2023年杭州某半导体厂房建设中，工程师们用环氧树脂灌浆材料完成了120台精密设备的基座固定。这种三组分（树脂、固化剂、骨料）复合材料，能在4小时内达到35MPa抗压强度，完全满足GB/T 50448-2015对精密灌浆的要求。与传统水泥基材料相比，其-40℃~150℃的耐温范围让设备在冷热交替环境下保持稳定。

从分子结构看性能优势

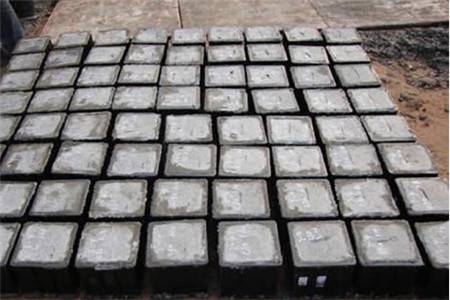

环氧树脂的长链结构通过交联反应形成三维网络，这是其高强度的秘密。我们曾在-25℃环境测试过改性配方，7天抗折强度仍达18MPa。骨料级配也很关键——粒径0.3-1.2mm的石英砂占比60%时，既能保证流动性又避免离析。

施工中容易忽视的细节

去年某桥梁支座灌浆项目出现气泡问题，后来发现是搅拌时转速超过400rpm所致。经验上来说，最佳施工窗口期是混合后的30分钟内，环境湿度要控制在70%以下。对于厚度超过50mm的灌浆层，建议分层浇筑，每层间隔不超过20分钟。

特殊工况下的配方调整

沿海项目常遇到氯离子侵蚀，这时需要增加10%-15%的硅灰掺量。石化厂区耐油要求高的场合，我们会选择分子量更大的环氧树脂型号。实际操作中，这类调整需要提前做小样试验，参照JC/T 986-2018标准检测粘结强度。

与混凝土基面的匹配艺术

基面处理往往决定成败。C30混凝土需凿毛至露出粗骨料，但凿深超过5mm反而影响粘结。有个小技巧：灌浆前用丙酮擦拭基面后，立即涂刷专用界面剂，这样能让粘结强度提升40%以上。雨季施工时，还要特别注意基面含水率不能超过6%。

温度敏感性的控制策略

夏季35℃高温施工时，我们发现环氧树脂灌浆料的适用期会缩短至15-20分钟。通过添加0.3%-0.5%的缓凝剂（如羟基羧酸盐类），可延长至40分钟且不影响终强度。2023年某高铁轨道板修复项目中，采用分段降温法：先在拌合水中加入碎冰将料温控制在22℃以下，施工后立即覆盖聚乙烯薄膜，最终28天抗压强度达95MPa，完全满足CRCC认证要求。冬季施工则需采用加热拌合水（不超过40℃）和预热骨料双重措施。

动态荷载下的性能验证

对于承受车辆冲击的桥梁伸缩缝灌浆，我们进行了200万次疲劳试验（荷载频率5Hz，应力水平0.6）。测试数据显示，掺入5%钢纤维的配方比普通配方的裂缝扩展速率降低62%。某跨海大桥项目中，采用弹性模量匹配设计（灌浆料28d弹性模量32GPa，与主体混凝土34GPa差值在±15%内），有效避免了界面应力集中问题。振动台试验表明，这种配比在8度地震区仍能保持结构完整性。

微裂缝自修复技术应用

通过在配方中加入0.8%的结晶型活性剂，灌浆料能在接触水时产生二次水化反应。实验室加速腐蚀试验显示，宽度0.3mm以内的裂缝在潮湿环境中14天可自愈合率达85%。某水电站泄洪闸修复案例中，采用该技术的灌浆层经过3个汛期后，氯离子渗透系数仍保持在2.8×10⁻¹²m²/s以下。关键控制点是养护初期需保持48小时湿润环境，湿度不低于90%。
