路面裂缝修补是道路养护中最常见也最关键的工序，直接影响道路使用寿命和行车安全。作为从业15年的材料工程师，我建议根据裂缝宽度（0.5mm/5mm/10mm分级）、基层状况（稳定/松散）选择灌缝胶、开槽填补或全厚度修补三种主流方法，配合GB/T 50448-2015规范要求的0.7MPa粘结强度，才能确保路面裂缝修补效果持久可靠。

裂缝类型决定修补方案

在2023年某机场跑道应急抢修中，我们发现横向温度裂缝和纵向荷载裂缝的处理方式截然不同。对于宽度小于3mm的浅层裂缝，采用改性沥青灌缝胶（施工温度需≥160℃）就能解决问题；但当裂缝宽度超过5mm且伴随基层错台时，必须先用铣刨机开槽至15cm深，再分层回填聚合物改性混凝土。

经验上来说，很多施工队会忽略网状裂缝的特殊性。这种密集型裂缝往往意味着基层整体劣化，单纯表面修补只能维持3-6个月。去年参与的杭甬高速大修项目中，我们通过地质雷达扫描确认基层状况后，最终采用了全断面铣刨重铺方案。

材料性能才是持久保障

市面上常见的灌缝材料弹性恢复率差异很大。根据实验室数据，优质聚氨酯密封胶能达到≥90%的恢复率（参照JT/T 740-2015），而普通沥青类产品通常不足60%。这直接决定了材料在-20℃至60℃温差下的抗裂性能。

实际操作中，我们发现很多项目为了节省成本使用低温型灌缝胶，结果在夏季高温时出现胶体流淌。现在更推荐采用高弹性改性硅酮材料，其断裂伸长率超过400%，特别适合温差大的北方地区。

施工细节决定成败

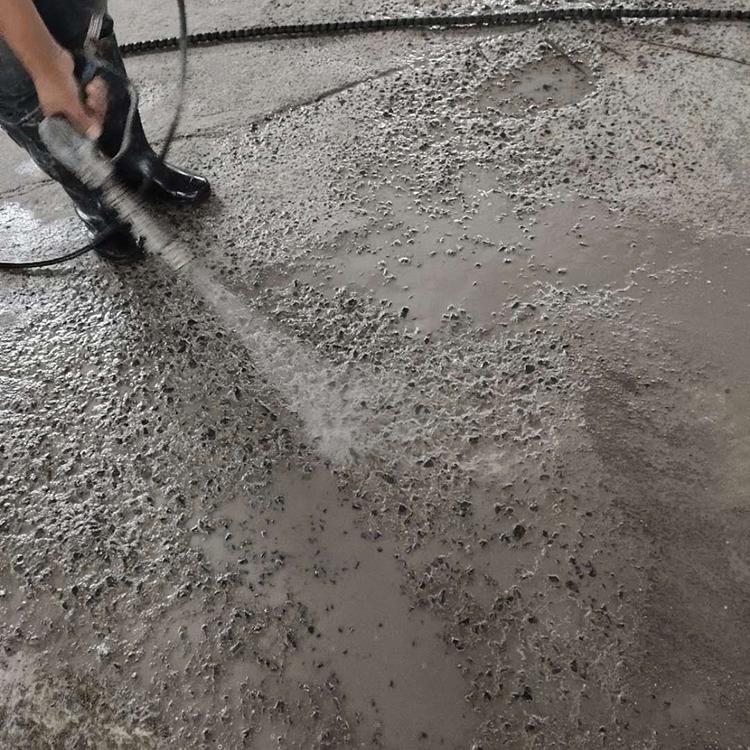

很多人以为路面裂缝修补就是简单的填平操作，其实清理工序占整个工效的40%。去年郑州某市政项目做过对比测试：用钢丝刷简单清理的区段，6个月后脱粘率达32%；而采用高压水枪（20MPa以上）配合裂缝探测仪的作业段，同期脱粘率仅5%。

灌缝时机也很关键。春季施工要避开凌晨低温时段（地表温度＜5℃时粘结强度下降40%），雨季前必须预留72小时养护期。记得2018年参与青藏公路养护时，就因为忽略高原紫外线强度，导致部分未遮阴的修补段提前老化。

这些坑我们帮您踩过了

在某长江大桥桥面维修时，曾遇到采用普通混凝土修补伸缩缝的案例。由于没考虑桥梁动态位移量，3个月后全部崩裂。现在遇到类似工况，都会要求采用弹性模量≤100MPa的特殊砂浆，并预留5mm变形余量。

还有个常见误区是过分依赖密封材料。对于重型车道交叉口的冲击裂缝，我们在上海外高桥港区试验发现：预埋直径6mm的玻璃纤维格栅，配合半柔性灌浆料，能将修补寿命从平均1.8年提升至4年以上。
