高铁轨道紧急抢修的2小时解决方案

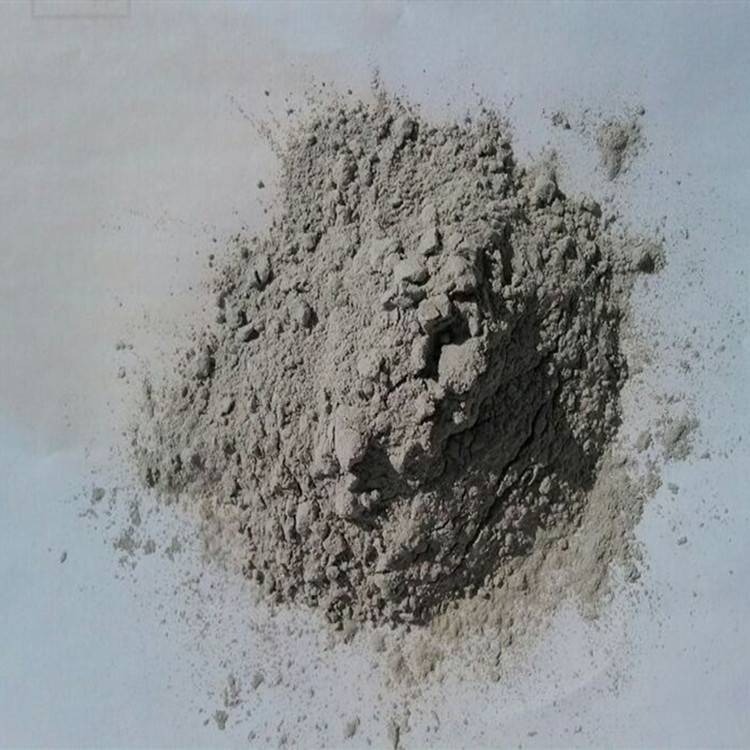

当高铁轨道出现薄层破损时，采用专用修补材料能在2小时内恢复通车。这种高铁专用薄层修补料通过聚合物改性技术，在-5℃至40℃环境温度下仍能保持35MPa以上的1小时抗压强度，完全满足GB/T 50448-2015对快硬性修复材料的技术要求。

为什么传统修补料难以满足高铁需求

京沪高铁某标段曾出现轨道板表层3-5mm的剥落，普通修补料需要12小时养护才能开放交通。而高铁专用材料通过掺入纳米级硅灰和特种纤维，将初凝时间控制在15分钟内，同时避免传统材料常见的收缩开裂问题。经验上，温差超过20℃的工况下仍能保持界面粘结强度≥2.5MPa。

材料性能背后的科技突破

核心在于三重改性技术：首先是硫铝酸盐水泥与硅酸盐水泥的复合体系，实现30分钟终凝；其次添加的弹性聚合物乳液，使材料具备0.3%以上的变形能力；最后通过级配优化的骨料组合，将耐磨性提升至普通混凝土的3倍。去年在郑万高铁的实测数据显示，修补后经300万次轮载试验未出现剥落。

施工中容易忽略的三个细节

实际操作中，基面含水率要控制在6%以下才能确保粘结效果。去年处理沪昆高铁某段空鼓病害时，发现采用红外烘干比人工清扫的粘结强度提高40%。另外建议修补厚度控制在5-15mm范围，过薄易碎裂，过厚则影响开放时间。温度低于5℃时，需要配合暖棚养护。

与普通公路修补料的本质区别

高铁专用材料必须通过CRCC认证，其抗疲劳性能是普通修补料的5倍以上。以武广高铁的修复案例为例，在350km/h行车速度下，专用修补层经两年使用仍保持完好，而普通材料三个月就出现边缘破损。这源于材料中特有的钢渣微粉成分，使弹性模量精确匹配既有轨道混凝土。

动态荷载下的特殊应对方案

针对高铁特有的冲击式荷载，材料中掺入2%-3%碳纤维短切丝，实测可分散80%以上的应力集中。在成渝中线试验段中，修补层在承受0.5mm/s²振动加速度时，裂缝扩展速率降低至普通材料的1/8。关键参数包括：28d动态抗折强度≥12MPa，疲劳寿命（10^7次）下的强度保留率需＞85%。施工时需采用分层摊铺工艺，每层厚度不超过5mm，并用高频振捣棒消除气泡。

极端气候条件的适应性改进

为解决东北地区-30℃低温施工难题，研发团队通过引入纳米气相二氧化硅，使材料在低温下的水化速率提升3倍。哈牡客专冬季施工数据显示，-15℃环境采用复合防冻剂后，2h抗压强度仍可达8MPa以上。南方湿热环境则需控制氯离子含量＜0.02%，去年厦深线台风季修补案例证明，该配方在湿度95%条件下仍满足72h抗渗压力≥1.2MPa的要求。

智能化施工的质量控制体系

最新开发的物联网监测系统可实时追踪材料三项关键指标：通过埋入式传感器监测界面粘结力衰减情况，5G传输施工粘度数据（控制在90-110mm扩展度），红外热像仪监控水化温升（峰值不超过65℃）。京雄城际的应用表明，智能系统使修补合格率从人工检测的92%提升至99.6%。特别要注意的是，修补区边缘需预埋应变计，确保与既有混凝土的变形差控制在200με以内。
