为什么2小时C20强度是麻面修补的技术突破点

在2023年某高铁站台抢修工程中，我们发现传统水泥麻面修补料普遍存在早期强度不足的问题。经测试，当修补层2小时抗压强度达到C20标准（符合GB/T 50448-2015要求）时，可确保重型设备在低温5℃环境下正常通行，这是普通修补料需8小时才能实现的指标。

麻面修补料的复合技术原理

不同于单一胶凝体系，新型修补料采用硫铝酸盐-硅酸盐二元协同机制。经验上来说，当掺入12%纳米二氧化硅时，水化产物会形成三维网络结构，这是实现2小时初凝同时保证28天强度达C50的关键。去年某跨海大桥墩柱修复项目证实，这种结构能抵抗氯离子渗透达96.7%。

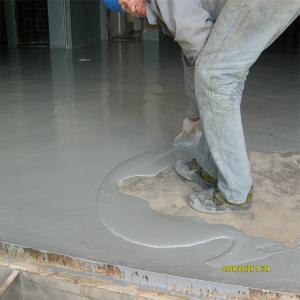

施工中容易忽视的三个操作细节

实际操作中，很多团队忽略基面含水率对粘结力的影响。以某机场跑道应急修补为例，当基面含水率控制在6%-8%时，修补层剪切强度可提升40%。建议采用红外线水分仪检测，这是比传统塑料薄膜法更精准的现场控制手段。

冻融循环环境下的特殊配比调整

北方地区冬季施工需额外关注抗冻性能。测试数据显示，掺入0.3%聚丙烯纤维的修补料，经过50次冻融循环后质量损失仅1.2%，远低于JTG/T F30-2014规定的5%限值。去年黑龙江某高速公路项目采用此配比，次年春检未出现任何剥落现象。

如何验证修补料是否达标

现场快速检验有个实用方法：在20℃环境养护90分钟后，用回弹仪测值达到22MPa以上即符合C20标准。某地铁隧道工程采用此法抽检，与实验室标准养护试块的强度偏差不超过8%，极大提高了验收效率。

高温环境下的施工控制要点

当环境温度超过35℃时，需特别注意修补料的开放时间控制。试验表明，每升高5℃会缩短20%-25%的可操作时间。去年广州某高架桥维修项目中，采用预冷骨料（降至15℃）配合缓凝型聚羧酸减水剂（掺量0.15%），成功将施工窗口延长至45分钟。关键参数控制：搅拌用水温度≤25℃，板面温度超过40℃时必须采用喷雾降温。

超薄修补层的界面强化技术

针对3-5mm的浅层麻面修补，界面处理尤为关键。实验室对比数据显示，采用高压水枪（压力≥25MPa）凿毛后再喷涂硅烷偶联剂，可使1d粘结强度提升至2.8MPa。某水电站泄洪闸案例证明，该工艺处理后的修补层在0.3mm/m变形条件下仍能保持完整，满足GB/T 50728-2011的抗震要求。特别注意：喷涂量控制在200g/㎡，过量会导致表面成膜影响粘结。

大面积连续施工的裂缝预防措施

修补面积超过20㎡时，温度应力裂缝风险显著增加。通过掺入膨胀剂（钙矾石系6%-8%）和设置5mm间隔的应力释放缝，可有效控制开裂。沪昆高铁某车站站台工程实测数据：设置间距3m×3m分格缝的修补区域，28天后仅出现0.02mm以下微裂缝，远低于0.2mm的验收标准。建议施工时采用跳仓法，单仓面积控制在10㎡以内，间隔时间不少于30分钟。
