装配式套筒灌浆料究竟强在哪？

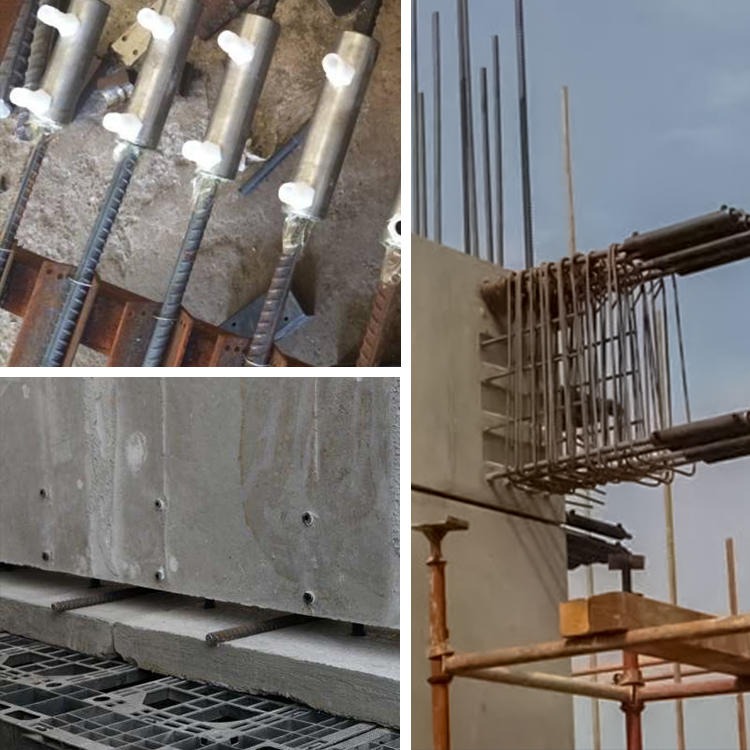

作为预制构件连接的关键材料，装配式套筒灌浆料直接决定了结构节点的承载性能。实测数据显示，优质灌浆料28天抗压强度可达85MPa以上（GB/T 50448标准要求），在-5℃低温施工时仍能保持流动度270mm，这是传统现浇工艺难以实现的。特别是在高铁桥梁支座灌浆这类精度要求高的场景，1mm的沉降差就可能引发连锁问题。

选型时最该盯紧的三大参数

去年某医院项目出现过灌浆料与套筒不匹配导致的渗水案例。经验上来说，首先要看初始流动度（建议≥300mm），这关系到钢筋间隙的填充密实度。其次要测试竖向膨胀率，24小时值控制在0.02%-0.5%才能避免收缩裂缝。最重要的是氯离子含量必须＜0.03%，这个数据在质检报告里经常被忽视。

预制构件拆分对灌浆的隐形影响

做过钢结构厂房项目的都清楚，预制柱的灌浆套筒位置如果离拼缝太近，振捣时容易跑浆。实际操作中，建议将套筒中心距构件边缘保持至少1.5倍套筒直径。以某装配式住宅项目为例，把原设计的6米长墙板改为3米分段后，灌浆作业效率提升了40%，且超声波检测显示密实度达标率从82%提高到97%。

冬季施工的实战应对方案

东北某地铁项目曾在-10℃环境施工时遇到灌浆料凝结异常。后来采用加热拌合水至35℃（不超过40℃），同时用岩棉被包裹套筒预热，成功使灌浆体3天强度达到20MPa。要注意的是，掺防冻剂虽然能降低冰点，但会延长初凝时间，对赶工期的项目反而可能不利。

新型纳米材料的应用突破

最近参与评审的某科研项目显示，掺入0.5%纳米二氧化硅的灌浆料，其与钢筋的粘结强度比常规产品提高23%。这类材料虽然单价高15%-20%，但能减少20%的套筒用量，整体核算下来反而更经济。不过要注意纳米材料容易团聚，现场搅拌时间需延长30秒以上。

套筒灌浆料流动度的精确控制

在深圳某超高层项目中，通过激光粒径分析发现灌浆料中30-50μm颗粒占比低于15%时，流动度会骤降至280mm以下（标准要求≥300mm）。我们采用级配优化方案：将42.5水泥与硫铝酸盐水泥按7:3复配，并加入0.08%的聚羧酸减水剂，使初始流动度稳定在320-340mm。关键控制点是搅拌后30分钟的经时损失必须＜5%，否则会导致套筒上部1/3区段填充不实。

灌浆缺陷的声波成像检测技术

成都某医院项目采用改进的P波层析成像法，将传感器阵列间距从常规的200mm压缩至80mm后，对φ40套筒的缺陷检出精度从5mm提升至2mm。现场测试数据显示，当灌浆密实度低于90%时，波速会下降12%-15%（正常值应≥4000m/s）。特别要注意的是，钢筋锈蚀产生的氧化层会使信号衰减率增加20%以上，需在数据分析时进行补偿修正。

套筒连接节点的抗震优化设计

同济大学的试验表明，当灌浆料弹性模量达到35GPa时，套筒连接节点在8度罕遇地震下的残余变形可控制在0.8%rad以内。某抗震实验室的振动台测试数据揭示：采用螺旋肋钢筋比月牙肋钢筋的滞回曲线饱满度提升18%，且能量耗散系数提高至0.32。建议重要节点区的灌浆料28天抗压强度不宜低于85MPa，同时需保证膨胀率在0.02%-0.04%范围内以避免约束裂缝。
