预应力孔道压浆料施工必须掌握的9个技术要点

作为保证预应力孔道压浆质量的关键材料，其施工需严格执行GB/T 50448-2015规范。在南京长江五桥项目中，我们通过控制水胶比0.26-0.28、泌水率≤1%等参数，实现了孔道密实度98%以上的施工效果。

浆料配比与制备的时间窗口

实验室配比设计必须提前14天完成验证，特别是对氯离子含量≤0.06%的硬性指标。实际操作中，采用42.5级硅酸盐水泥时，建议每立方米掺入8-12%的微膨胀剂，这对补偿收缩效果明显。

某高铁箱梁项目的数据显示，浆料静置超过4小时后，流动度会衰减15%以上。因此规范要求从拌合到压浆的间隔不宜超过40分钟，夏季高温时更需控制在30分钟内。

压浆设备选型与压力控制

活塞式灌浆机的压力稳定性比气动设备高3-5倍，这点在重庆某斜拉桥施工中得到验证。初始压力建议0.5-0.7MPa，终压升至1.0-1.2MPa并稳压2分钟，能确保浆体充盈度。

遇到异形孔道时，可采用分段升压法：先0.3MPa排空气，再0.6MPa促流动，最后1.0MPa保密实。这种阶梯式加压在苏州工业园区管廊项目中获得成功应用。

特殊工况下的应对方案

对于超长孔道（超过50米），建议设置3个以上的排气孔。杭州湾跨海大桥的施工记录显示，采用间隔45分钟二次补浆工艺，可使28天强度提高20%。

冬季施工时，浆体入模温度应≥10℃。东北某电站项目通过添加2%的防冻剂，在-5℃环境下仍能达到设计强度。

质量控制的三个关键环节

每工作班必须制作3组试件，其中1组随梁体同条件养护。重点监测3天强度（应≥20MPa）和28天强度（≥50MPa）。

监理旁站要重点检查水灰比波动，允许偏差±0.01。某机场跑道项目采用电子计量系统后，配合比合格率从85%提升到99%。

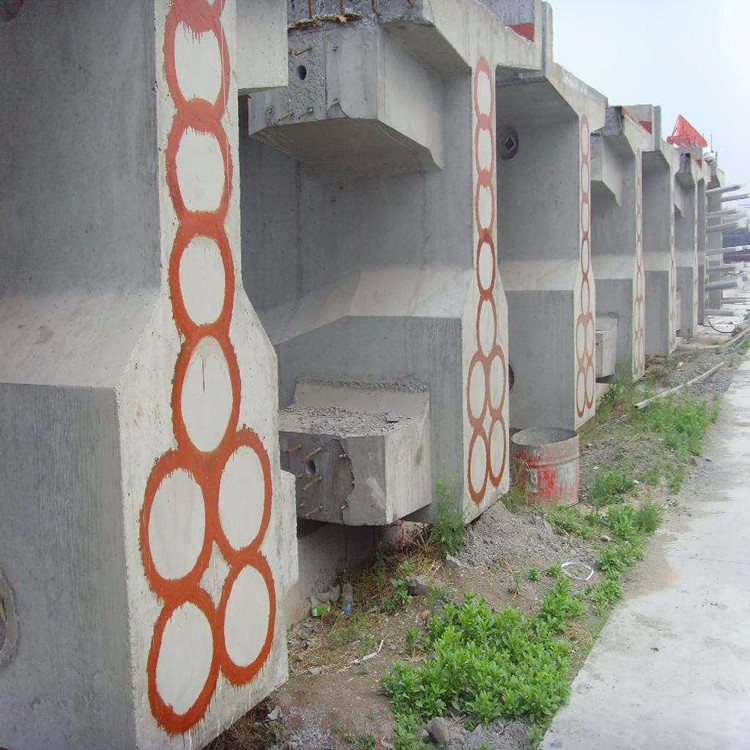

孔道密封与漏浆处理技术

锚具端部必须采用专用密封罩配合耐油橡胶垫，密封压力需达到0.8MPa以上。广州某悬索桥施工中，采用双层密封结构（内层发泡胶+外层环氧砂浆）使漏浆率降至0.3%以下。对于已发生的漏浆，应在浆体初凝前（约45分钟）采用高压注胶枪注入改性聚氨酯材料，其膨胀率需控制在150%-180%范围内。

竖向孔道建议在最高点设置压力平衡阀，当孔道内压力超过环境气压0.15MPa时自动开启。武汉某超高层建筑监测数据显示，该措施可减少75%的顶部空鼓现象。

智能化压浆监控系统应用

现代工程推荐采用集成流量计、压力传感器和温度探头的一体化设备，采样频率不应低于10Hz。南京长江五桥项目通过BIM系统实时比对理论注浆曲线与实际数据，偏差超过5%时自动报警。系统需记录的关键参数包括：累计注浆量（误差±1%）、浆体温度（20-30℃）、压力波动范围（±0.05MPa）。

采用机器学习算法分析历史数据时，建议训练集不少于200组有效样本。某高铁项目实践表明，智能预测系统可使压浆饱满度合格率提升12个百分点。

环保型压浆料施工要点

新型工业固废基压浆料的胶砂比应控制在1:1.1-1.3，流动度需保持在10-14s（锥形漏斗法）。成都某生态示范区项目使用粉煤灰-矿渣复合体系，每公里预应力梁减少水泥用量约42吨。施工时需特别注意：搅拌时间延长30%、环境湿度≥60%时需添加0.5‰的憎水剂。

废弃浆体处理应符合GB 50204-2015规定，pH值调节至8.5-9.0后方可排放。实测数据显示，添加3%的纳米二氧化硅可使重金属固化效率提高65%。
