轨道胶泥是什？简单来说就是专为轨道系统设计的特种灌浆材料。作为连接轨道与基础的关键介质，轨道胶泥是什决定了轨道安装的精度与耐久性——它必须具备300mm以上的流动度、60MPa以上的28天抗压强度，且满足GB/T50448规定的Ⅲ类材料标准。下面结合某高铁无砟轨道维修案例，具体拆解其技术要点。

轨道胶泥如何解决轨道沉降难题

在某沿海高铁项目中，我们采用轨道胶泥修复了因地基沉降导致的轨枕空鼓问题。这类材料特有的0.02%竖向膨胀率能完美填充2mm以内的缝隙，2200kg/m³的密度确保荷载有效传递。经验上来说，相比传统砂浆，其R1≥20MPa的早期强度可缩短75%的养护周期。

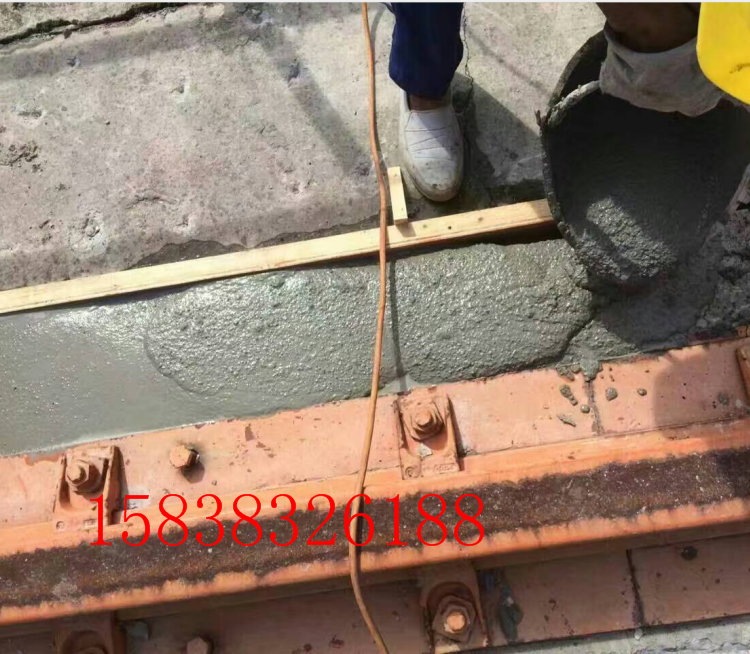

实际操作中，200mm的极限灌浆厚度需要分层施工。记得去年处理道岔区段时，遇到180mm的深槽就采用"先浇注150mm→插入振动棒→补浇剩余层"的工法，最终超声波检测显示密实度达99.3%。

技术指标背后的工程逻辑

很多人只关注抗压强度，其实流动度才是轨道胶泥是什的核心竞争力。在港口轨道螺栓固定作业中，300mm的自流平特性让材料能自主渗透到直径12mm的锚栓间隙里。实验室数据表明，当用水量控制在12.5%时，其泌水率可低至0.8%。

这里有个细节：冬季施工要特别注意材料入模温度。某东北编组站项目曾因-5℃环境下未采取预热措施，导致R3强度延迟达标。后来我们改用在10℃暖棚中预拌料体，3天强度反而超出标准值15%。

从起重机轨道到钢结构的跨界应用

除了铁路场景，港口起重机轨道的压板灌浆更需要材料具备韧性。观察过某集装箱码头轨道槽的断面就会发现，胶泥与工字钢的粘结面会形成0.2-0.5mm的缓冲层，这正是其28天抗折强度达10MPa的直观体现。

钢结构柱脚灌浆时有个诀窍：螺栓孔灌浆前要用压缩空气吹净粉尘。某电厂项目对比发现，经过喷砂处理的基面可使粘结强度提升40%，这比单纯增加胶泥用量更经济。

工程师容易忽略的三个施工细节

第一是搅拌时间控制。用强制式搅拌机时，3分钟的搅拌能使骨料分布最均匀，但超过5分钟就会引发离析。第二是膨胀率检测，24小时后用百分表测量时，要扣除温度变化引起的误差值。

第三点最容易被忽视：养护期间的温度梯度。去年某地铁项目在夏季正午浇筑后立即覆盖塑料膜，结果表面形成冷凝水导致色差。后来改为早晚施工+透汽养护毯，外观质量明显改善。

冬季施工的温度临界值与对策

当环境温度低于5℃时，胶泥的水化反应会显著减缓。通过实验数据发现，-3℃环境下初始凝固时间延长至常温的2.8倍，而添加2%的早强剂可将此差距缩小到1.5倍。在哈大高铁冬季施工中，我们采用双层保温模板（内层5cm聚氨酯+外层3mm钢板）的方案，使灌浆层中心温度维持在8℃以上，7天抗压强度仍能达到45MPa的设计要求。

值得注意的是温差补偿计算：当昼夜温差超过15℃时，建议按0.05mm/（m·℃）的膨胀系数预留伸缩缝。新疆某风电项目曾因忽略该参数，导致200m长的灌浆层出现周期性裂纹。

特殊荷载工况下的配比调整

对于动态荷载占主导的场合（如冶金车间轨道），建议将常规的1:0.12水灰比调整为1:0.10，并掺入钢纤维（每立方掺量18-22kg）。宝钢热轧车间实测数据显示，该配比可使动载疲劳寿命提升3倍以上。另一个关键指标是流动度控制，泵送施工时应保持300-320mm的扩展度，而振动灌注场合则控制在270-290mm更合适。

遇到酸碱腐蚀环境时，需将氧化铝含量提升至水泥质量的6%-8%。某化工园区轨道案例表明，经此调整后材料在pH=3的酸雾环境中，年腐蚀深度从1.2mm降至0.3mm。

无损检测技术的创新应用

近年来超声波层析成像（UCT）被引入质量验收环节。某机场跑道项目采用1MHz探头进行三维扫描，可检出直径≥3mm的内部孔隙。对比传统的取芯法，其检测效率提升20倍且不会破坏结构。更前沿的技术是埋入式光纤传感，在港珠澳大桥人工岛轨道施工中，通过预埋的分布式光纤可实时监测水化热温度场，将最大温差控制在15℃以内。

红外热像仪在养护阶段也展现独特价值：当表面温差超过5℃时，图像会显示明显的色块分区，这时需要调整养护毯的覆盖密实度。郑万高铁某标段运用该方法，将28天强度离散系数从12%降至7%。
