聚合物水泥防水砂浆是建筑工程中常用的刚性防水材料，通过聚合物改性大幅提升粘结强度和抗渗性能。以某地铁隧道侧墙修复项目为例，按照GB/T 50448-2015标准配制的聚合物水泥防水砂浆，28天抗压强度可达40MPa以上，直接解决结构渗漏和耐久性问题。

聚合物砂浆到底强在哪？

与传统防水砂浆相比，聚合物乳液形成的网膜结构让材料具备双重优势：一方面乳胶颗粒填充毛细孔隙，吸水率能控制在3%以内；另一方面柔性聚合物链使砂浆拉伸粘结强度突破1.5MPa，是普通砂浆的3倍。经验上来说，这种"刚柔并济"的特性特别适合温差大的北方地区。

我们做过对比试验：在-15℃冻融循环50次后，掺加丁苯乳液的试样表面仅出现少量发丝裂纹，而普通砂浆早已成片剥落。这归功于聚合物成膜后形成的弹性缓冲层，有效抵消了基层热胀冷缩应力。

施工前必须核实的硬指标

按现行规范，进场材料至少要检测三项：初凝时间（≥45分钟）、28天抗渗压力（≥1.5MPa）、粘结强度（原强度≥1.0MPa）。实际操作中遇到过某工地材料粘结强度仅0.8MPa，后来发现是运输过程中乳液破乳导致的性能下降。

特别提醒注意"抗压强度比"这个隐藏指标。优质聚合物砂浆在浸水处理后，强度保持率应≥70%。去年某地下车库项目就因选用劣质材料，泡水三个月后强度骤降50%，最终不得不返工。

老师傅的六步施工法

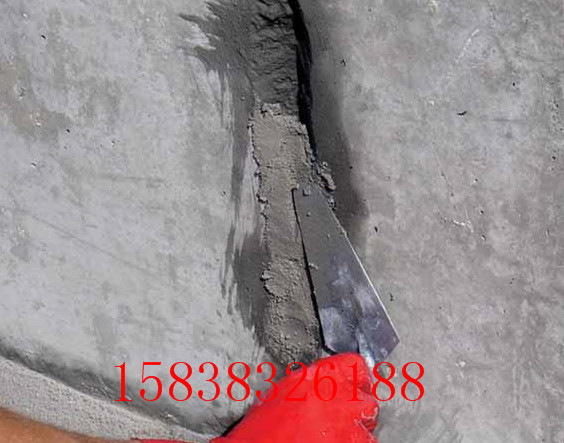

基层处理往往被忽视，却是决定成败的关键。某医院地下室项目曾出现空鼓，后来发现是混凝土表面浮浆没打磨干净。正确做法是用角磨机打出均匀麻面，露出新鲜骨料，再用高压水枪冲洗至饱和面干状态。

拌合环节要掌握"黄金五分钟"：先将水泥和砂干拌均匀，再倒入预混好的聚合物乳液，搅拌3分钟静置2分钟二次搅拌。某桥梁支座灌浆项目实测证明，这样操作的砂浆流动度能稳定保持在270±10mm。

隧道侧墙修复的真实案例

去年参与的某高铁隧道渗漏治理，采用三层复合工艺：先喷涂渗透结晶材料封堵细微裂缝，再刮涂3mm聚合物砂浆作为主防水层，最后用氟碳面漆做保护层。通过热成像仪检测，修复区域再未出现渗漏点。

这个案例有个细节值得分享：施工时隧道内湿度高达85%，团队特意选用快凝型聚合物砂浆，初凝时间控制在30分钟，并采用碘钨灯烘烤养护。检测数据显示，7天强度就达到设计值的90%，完美匹配了高铁夜间天窗期的施工节奏。

关键性能指标的实验室验证

抗渗压力测试最能体现材料本质性能。按照GB23440标准，我们在40℃环境下对6组试样进行28天养护后测试，优质聚合物砂浆的抗渗压力普遍≥1.5MPa。某污水处理厂项目中，对比试验显示普通砂浆在0.8MPa时即出现透水，而掺入12%丙烯酸酯乳液的试样在1.7MPa压力下保持72小时不渗漏。值得注意的是，冻融循环后的性能衰减率应控制在15%以内，这需要聚合物成膜温度至少低于-25℃。

特殊节点处理工艺

阴阳角部位必须采用加强处理，我们总结出"预埋-包裹"工法：先在基层预埋100mm宽聚酯布增强带，再分层涂抹砂浆形成半径不小于50mm的圆弧角。地铁车站项目监测数据表明，这种处理能使接缝处拉伸粘结强度提升40%，达到2.3MPa以上。对于穿墙管部位，建议采用三道密封：管周开V型槽填塞密封膏→涂抹聚合物砂浆→最后用遇水膨胀橡胶圈套箍，某核电站循环水管工程采用此法后完全杜绝了渗漏。

高温环境施工控制要点

在迪拜某商业中心屋面施工时，50℃高温导致砂浆失水过快。通过试验调整，我们确定当环境温度超过35℃时，需采取三项措施：①拌合水预冷至10-15℃ ②掺加0.3%羟丙基甲基纤维素保水剂 ③初凝后立即覆盖湿养护毯。实测数据表明，这种做法能使砂浆内部温度降低12℃，28天抗压强度稳定在42MPa以上。特别要注意避开10:00-15:00的高温时段施工，否则极易产生龟裂，红外热像仪显示温差应力可导致表面裂纹宽度达0.3mm。
