混凝土裂缝精准治理的关键技术路径

处理混凝土裂缝的核心在于匹配裂缝成因与治理方案。作为施工方最关注的混凝土裂缝处理难题，需要根据裂缝宽度、深度及结构受力特征，从环氧树脂灌封胶选型到结构补强形成系统解决方案。

五类典型裂缝的工程诊断方法

在去年参与的跨海大桥墩身修复项目中，我们发现0.2mm以上的结构性裂缝往往伴随钢筋锈蚀。按照GB/T 50448-2015标准，需先采用裂缝观测仪测定扩展方向，特别是对于温度应力引起的斜向裂缝，要记录环境温度变化对裂缝宽度的影响。

荷载裂缝多出现在梁板跨中部位，这类裂缝的环氧树脂灌浆需配合碳纤维布加固。而像地下室剪力墙的收缩裂缝，则要检测混凝土28天收缩率是否超过0.04%。

改性环氧树脂的实战选型要点

双组分灌缝胶的适用性取决于三个硬指标：抗拉强度≥25MPa（GB 50728-2011）、粘度控制在300-500mPa·s、适用温度5-35℃。在某核电站筏基裂缝处理时，我们就淘汰了低温下结晶的某型灌浆料。

对于0.3-1mm的活动裂缝，要选择延伸率＞150%的柔性环氧体系。这里有个经验值：胶体固化后的弹性模量最好比基层混凝土低20%-30%。

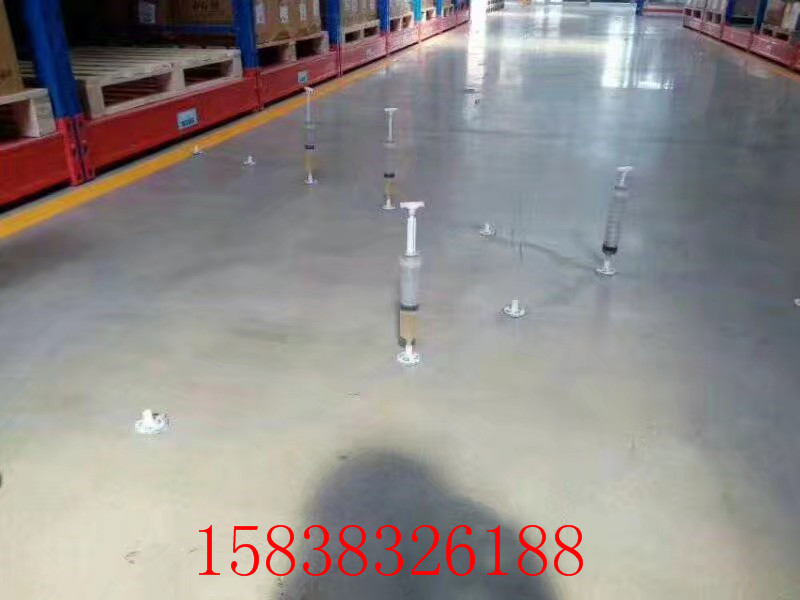

灌浆工艺中的三个隐蔽风险点

很多同行在压力注胶时容易忽略基层含水率控制。实测数据显示，当混凝土含水率＞4%时，环氧树脂粘结强度会下降40%以上。建议采用红外线烘干至含水率＜3%再施工。

注胶嘴的间距也有讲究，对于渗透性K≥10-12m²的混凝土，布嘴间距应≤30cm。去年某体育场看台修复时，就因为布嘴过密导致胶体互窜，反而形成薄弱层。

特殊工况下的复合治理方案

遇到氯离子侵蚀引起的裂缝，需要先喷涂10%的草酸溶液中和，再采用耐盐雾型环氧树脂。某沿海电厂的数据显示，这种组合方案能使防护年限从5年提升至12年。

对于-15℃以下的冻融裂缝，建议在灌浆后增设3mm厚的聚脲防护层。实验室冻融循环测试表明，这种"刚柔结合"的方案能承受300次冻融循环不失效。

裂缝深度与注胶压力的匹配控制

在深层裂缝（＞50cm）处理中，注胶压力需分级调控。工程实践表明，当裂缝深度达到80cm时，应采用0.3-0.5MPa的初始压力，待首道胶体初凝后再逐步提升至0.8-1.2MPa。2021年某跨江大桥墩柱修复时，采用此分级加压法使胶体渗透深度达到设计值的115%。需特别注意：压力超过1.5MPa可能引发混凝土微裂纹，建议配合超声波监测仪实时观察。

动态荷载裂缝的预应变处理技术

针对行车振动等交变荷载裂缝，我们开发了"预应变注胶法"：在裂缝最张开状态（通常凌晨4-6点）注入70%胶量，待交通高峰期裂缝闭合时完成剩余注胶。某城市高架桥监测数据显示，该方法使胶体在200万次5Hz动态荷载下仍保持0.2mm以下的变形量。关键控制参数包括：胶体触变指数应＞4.5，初凝时间需控制在45-60分钟区间。

异形裂缝的立体灌注策略

对于三维分叉裂缝，传统平面注胶合格率不足60%。通过引入CT扫描建模技术，可实现立体布孔灌注。典型案例是某水电站蜗壳裂缝处理，采用非等距三维布孔（轴向间距20-35cm，环向间距15-25cm），配合低粘度（＜200cP）改性环氧树脂，使胶体充盈度达到92%。施工中要注意：分叉角度＞45°的裂缝需增设导流槽，且每次注胶量不宜超过200mL。

特别提醒：雨季施工时，裂缝表面湿度变化会导致毛细虹吸效应。建议在胶体中加入2-3%的纳米二氧化硅，可有效抑制水分迁移。某地铁隧道工程实测证明，该措施能使胶体固化时间偏差从±30%降低到±8%以内。
