混凝土裂缝用什么材料是建筑工程中的关键问题。混凝土裂缝用修补材料直接影响结构安全和使用寿命。实际选型时需要重点考察材料的力学性能、施工适配性以及与基材的协同作用，根据GB/T 50448-2015等技术规范要求，28天抗压强度通常需达到60MPa以上才能满足多数工程需求。

混凝土裂缝修补的核心选材原则

处理裂缝不是随便选材料就能搞定。经验上来说，我们首先要判断裂缝类型——是结构裂缝还是非结构裂缝？活动裂缝还是静止裂缝？对于宽度超过0.2mm的结构裂缝，按JGJ/T 317-2014规定必须采用混凝土裂缝用结构胶进行压力注浆，普通修补砂浆根本扛不住荷载。

流动度指标特别容易被忽视。以梁底裂缝注浆为例，如果材料30分钟流动度低于260mm（参照GB/T 50448标准），很可能还没灌完就初凝了。我们现场实测过，流动度每降低10mm，注浆饱满度就下降3-5个百分点。

灌浆料的技术参数怎么把控

说到灌浆料这个混凝土裂缝用主力军，有几个硬指标必须卡死：初始流动度≥300mm是底线，早强型产品4小时抗压强度要＞20MPa，微膨胀率控制在0.02%-0.1%之间（GB/T 50448第5.2.3条）。去年某项目就因为用了膨胀率超标的产品，导致修补区二次开裂。

温度适应性也值得注意。北方冬季施工时，材料低温（5℃）抗压强度保留率应≥90%，这个在JG/T 408-2019里有明确规定。我们做过对比试验，普通灌浆料在5℃环境下28天强度会衰减30%以上。

环氧树脂类材料的特殊优势

对于0.1mm以下的细微裂缝，灌浆料就力不从心了。这时候环氧树脂类材料才是正解，其粘度可以做到200mPa·s以下（ASTM D2393标准），能渗入发丝般的裂缝。但要注意固化收缩率，优质产品应＜0.5%。

去年加固某地下室时，我们对比了三种环氧树脂的粘结强度。结果发现按GB 50728-2011测试，只有达到混凝土本体破坏（C类破坏）的产品，才敢用在重要承重构件上。

施工中的那些实操细节

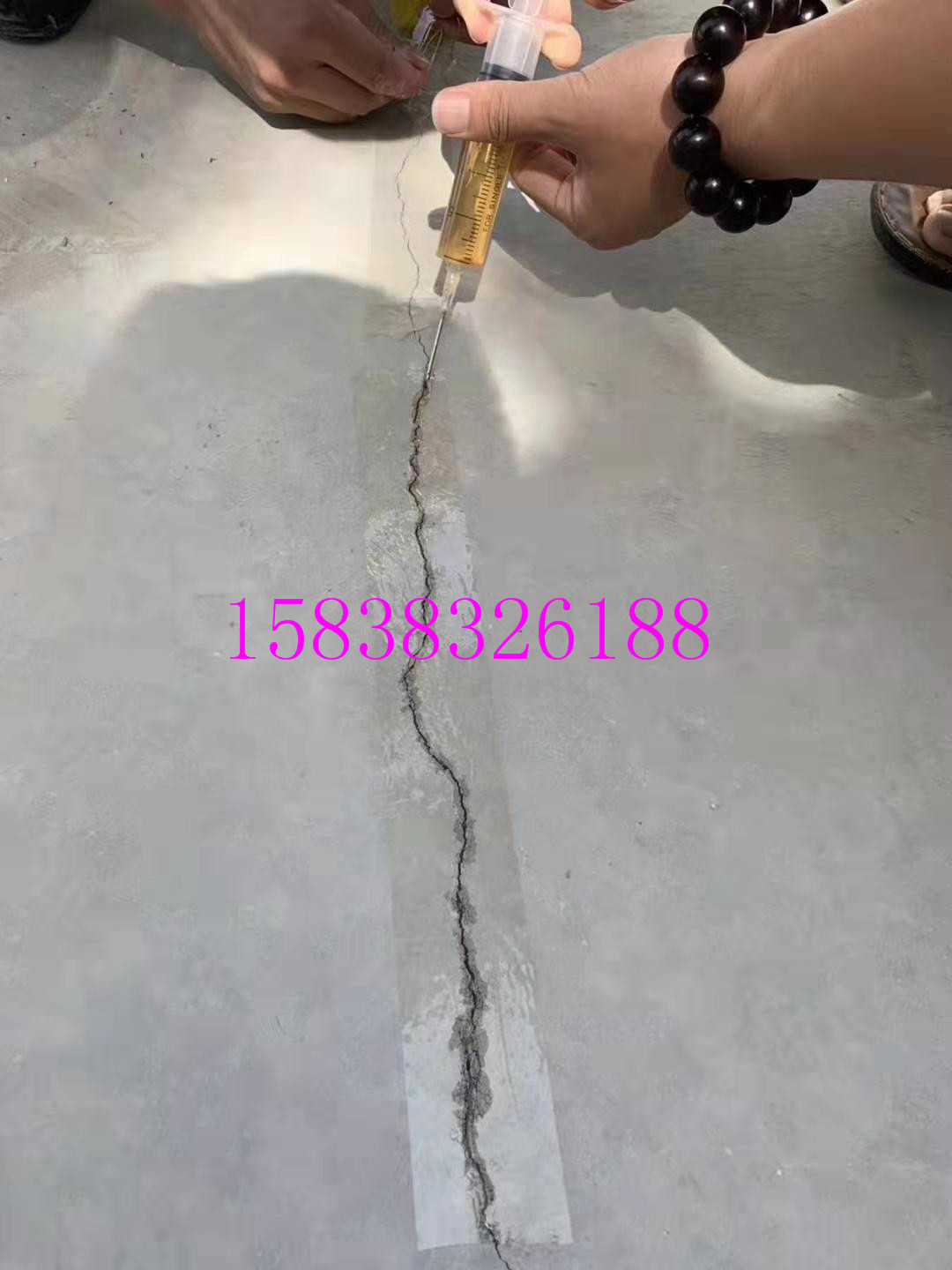

再好的材料用不对也是白搭。比如裂缝注浆前，必须用压缩空气吹净缝内粉尘，这个看似简单的步骤，实测能提升粘结强度15%以上。注浆压力也要控制，对于普通混凝土构件，0.2-0.5MPa是安全范围，压力太大可能撑开新裂缝。

养护环节更不能马虎。以水泥基灌浆料为例，拆模后至少湿养护7天。有次抢工期只养护了3天，结果28天强度比标准养护试样低了12MPa，只能砸掉重做。

新型材料的发展趋势

最近在关注自愈合混凝土裂缝用材料，掺入微生物或结晶剂的产品已经能做到0.3mm以下裂缝自主修复。虽然现在成本偏高（是普通材料的3-5倍），但用于水下工程等特殊场景确实有优势。

纳米改性材料也值得期待。实验室数据表明，掺入2%纳米二氧化硅的修补砂浆，抗氯离子渗透性提升40%以上（参照GB/T 50082-2009测试方法），特别适合沿海工程。
