混凝土伸缩缝破损后，传统修补往往面临粘结差、养护长、通车慢的难题。伸缩缝快速修补料的核心价值在于：2小时抗压强度即可达到30MPa以上，能大幅缩短交通封闭时间。这种材料专为解决抢修场景设计，让修补后的伸缩缝在短时间内就能承受车辆荷载。

什么是伸缩缝快速修补料，跟普通修补料有啥区别

从材料分类上看，伸缩缝快速修补料属于水泥基聚合物改性复合材料，执行标准GB/T 50448-2015《水泥基灌浆材料应用技术规范》。它的核心特点在于早期强度发展快、收缩率低、与老混凝土粘结强度高。

跟普通修补料相比，区别主要在三点：一是凝结时间可控，初凝一般在20-40分钟，终凝不超过1小时；二是1天抗压强度能达到40-50MPa，而普通修补料通常需要3-7天才能达到这个数值；三是线性膨胀率控制在0.02%-0.05%之间，能有效补偿收缩，避免二次开裂。

实际操作中，我见过不少工地用普通砂浆修补伸缩缝，结果不到一个月就重新开裂。这主要是因为普通材料缺乏微膨胀特性和早期强度，根本适应不了伸缩缝的动态变形。

为什么伸缩缝破损后必须用快速修补料

伸缩缝是混凝土结构中最薄弱的环节，长期承受温度应力、车辆冲击和水分侵蚀。一旦破损，如果不及时处理，雨水会顺着裂缝渗入基层，导致钢筋锈蚀、板底脱空，最终引发结构性破坏。

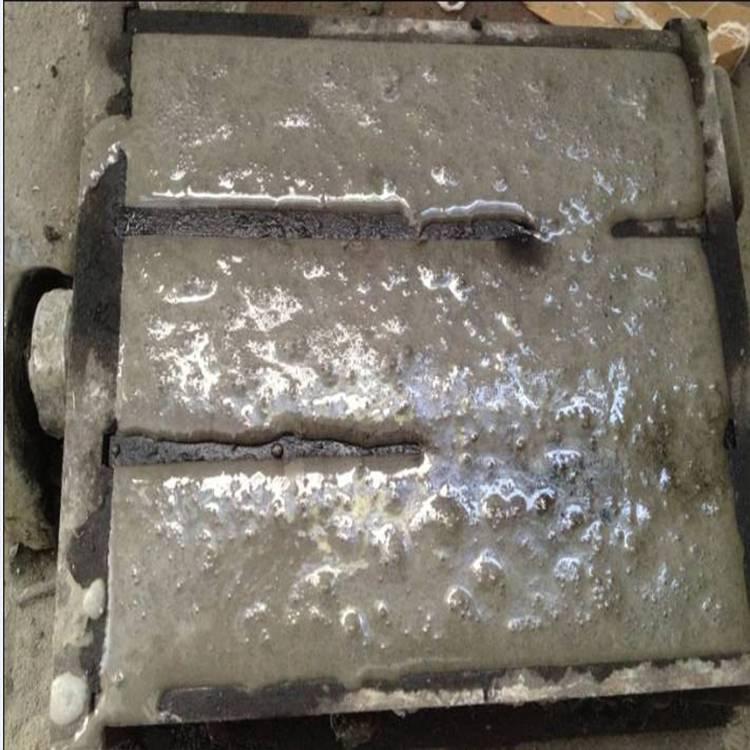

以某高速公路桥梁支座灌浆项目为例，当时发现伸缩缝两侧混凝土已经碎裂，传统方案需要封闭车道7天。但那是交通要道，封闭超过24小时就会造成严重拥堵。最终我们采用快速修补料，从凿除旧混凝土到开放交通，总共只用了8小时。

从经济账来看，快速修补料的单价虽然比普通材料高30%左右，但综合计算交通管制费、人工费、延误损失，实际总成本反而更低。而且修补后的使用寿命能达到5-8年，性价比很突出。

伸缩缝快速修补料的正确施工步骤

施工前必须把破损的混凝土彻底凿除，深度至少3-5厘米，露出新鲜、坚实的基层。然后用高压水枪冲洗干净，不能有浮灰和油污。这一步很多人图省事，结果修补料跟老混凝土粘结不牢，用不了多久就脱层。

搅拌时严格按照厂家推荐的水料比，一般控制在13%-15%之间。用强制式搅拌机搅拌3-5分钟，直到浆体均匀、无干粉团块。经验上来说，搅拌时间不够会导致强度不均匀，搅拌过度则会引入气泡，影响密实度。

浇筑时从一端向另一端推进，用插捣棒或振动棒辅助排气。修补面要略高于原混凝土面2-3毫米，因为材料有微膨胀性，硬化后正好齐平。养护很关键，终凝后立即覆盖湿麻袋或洒水养护，至少保持湿润4小时。

施工中常见的三个坑，我帮你提前避开

第一个坑是环境温度。快速修补料对温度很敏感，5℃以下施工强度发展极慢，35℃以上又容易速凝、干裂。最佳施工温度是10℃-30℃，超出这个范围必须采取保温或降温措施。

第二个坑是基层含水率。很多施工队觉得基层越湿越好，其实错了。基层表面要呈“饱和面干”状态——就是看起来湿润，但表面没有明水。如果有积水，会稀释修补料，降低强度和粘结力。

第三个坑是切缝时机。修补完成后，如果伸缩缝两侧有连续的大面积修补，需要在硬化后4-6小时用切割机切出假缝，引导裂缝规则出现。否则材料收缩应力无处释放，会在修补区中间随机开裂。

一个真实的桥梁伸缩缝抢修案例

去年我们参与了一个城市快速路匝道的伸缩缝抢修项目。原设计是普通混凝土后浇带，通车半年就出现了大面积剥落、露筋。现场检测发现，问题出在混凝土收缩过大，加上车辆冲击，导致伸缩缝两侧30厘米范围内的混凝土全部失效。

我们给出的方案是：凿除破损段至结构层，植入直径12毫米的螺纹钢筋作为连接筋，然后浇筑快速修补料。施工从晚上10点开始，凌晨2点完成浇筑，早上6点开放交通。28天后取芯检测，抗压强度达到52MPa，粘结界面完好无损。

这个项目让我印象最深的是，材料选对了，施工规范了，抢修工程完全可以做到“当天修补、当天通车”。而且后续跟踪了两年，修补部位没有出现任何裂缝或脱空，证明快速修补料在动态荷载下的耐久性是可靠的。
