300高强无收缩灌浆料

产品优势:1、抗拉强度为早强，高强度为1天。≥27ｍpa；3天抗拉强度≥40ｍpa；28天抗拉强度≥60ｍpa.

2、微膨胀性

确保设备与基础之间密切接触，二次灌浆后无收缩。

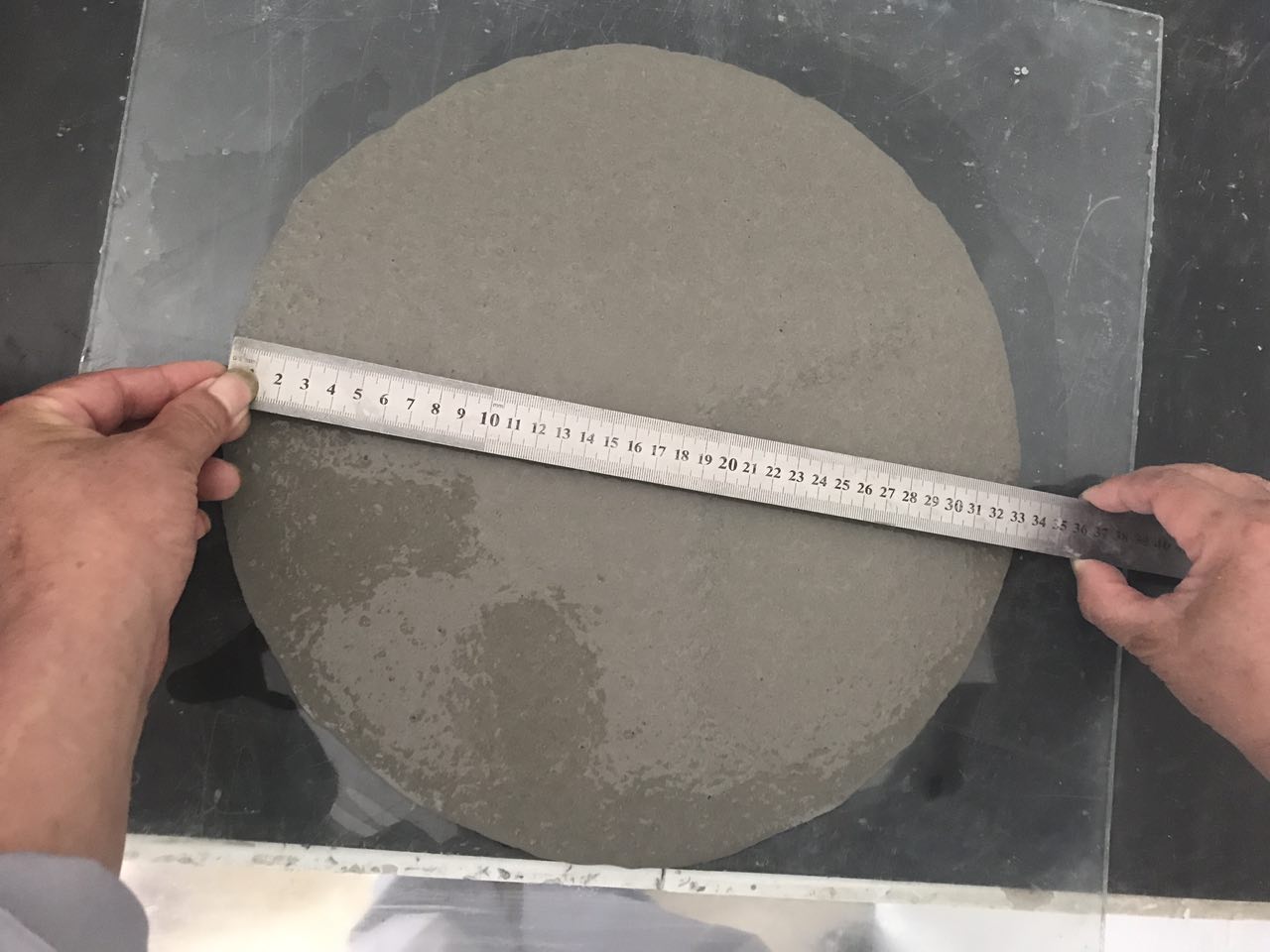

3、自流性强

可以填充所有间隙，满足设备二次灌浆的需要。

4、抗离析

解决了现场使用因加水量大而导致的离析现象。

5、抗干裂

由于加水量不确定、工作温度不确定、维修条件有限等因素，现场使用出现裂缝。

6、耐用性强

经过数百万次疲劳试验，50次冻融试验的强度没有明显变化。在机油中浸泡30天后，强度明显增加。

施工工序

1、准备搅拌器具、注浆设备、模板及维修物品，清除注浆空间，提前将混凝土表面浸湿。

2、框架模板与水泥(砂)浆、塑胶胶带堵漏模板相接，确保不渗水、跑浆。

3、按照13%的灌浆重量加水混合(机械搅拌2-3分钟，人力搅拌5分钟左右)

4、将搅拌均匀的灌浆材料从一个方向灌浆。如有必要，依靠竹条或钢钎引流，应适当振捣或轻敲模板。

5、施工完成后，应立即覆盖塑料薄膜，并加盖草条或被子进行3-7天的湿保养。

6、使用温度为-10℃至40℃。不允许在灌浆材料中加入任何减水剂或外加剂。

施工保养

常温保养

1.灌浆前，日平均温度不应低于5℃。灌浆后，应立即喷洒保护剂或覆盖塑料薄膜，并覆盖湿草袋保持湿润。用塑料薄膜覆盖时，水泥基灌浆材料的外露表面应紧密覆盖，以保持塑料薄膜中的冷凝水。灌浆材料表面不方便浇水，可喷洒保护剂。

要保持灌浆材料处于湿润状态，保养时间不能低于7d.

在使用快凝快硬型水泥基灌浆材料时，应根据产品要求实施维护对策。

高温保养

注浆前24小时采取措施，避免注浆位置受到太阳直射或其他热传递。

采取适当的冷却措施，将混凝土基础和设备底板与水泥基灌浆材料接触，温度不超过35℃。

料浆入模温度不得超过30℃。

注浆后应及时采取保湿保养措施。
