异丁烯乙氧基硅烷怎么用

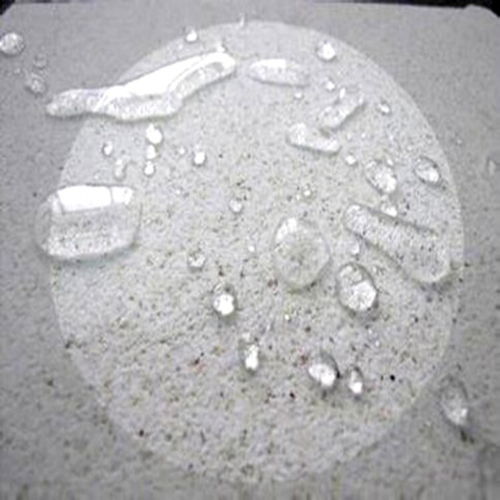

异丁烯(基)三乙氧基硅烷预浸剂由硅烷特殊小分子组成。它对混凝土板有很好的感染力，可以很容易地渗透到混凝土中。硅烷的有效成分和暴露在酸碱环境中的气体和基材的水分会引起化学变化，产生羟基团。这种羟基团与板材和自身交联沉积，融合在毛孔内壁。最后，在混凝土毛孔表面形成一层稳定的疏水有机硅网络保护层，可以有效防止外界水分有害物质的侵入，使内部水蒸气和有害气体逸出，从而大大降低混凝土结构的耐腐蚀性和耐腐蚀性。

异丁烯(基)三乙氧基硅烷预浸剂的应用也相当普遍。

广泛应用于海港码头、跨海大桥、高架桥梁、桥梁、沿海铁路桥梁、隧道、飞机跑道、热电、核电站等各种钢筋混凝土结构的混凝土表面涂覆和维护。

三乙氧基硅烷异丁烯(基)预浸剂的施工工艺如下：

1、可以使用密封喷枪、滚筒或刷子进行施工。如果使用刷子或滚筒施工，应反复擦拭，直至表面浸湿；如果使用密封喷枪，喷涂设备应该是一个持续循环的泵送系统，喷嘴压力60~70kPa，水不能进入系统的所有部分。

2、混凝土基层应牢固整洁。如果有蜂窝、表面、开裂、疏松等缺陷，必须提前修复。底层应清理干净，清除水、污渍、油渍、灰皮、泥渣等。，并在干燥的表面施工，以便zui在许多方面渗透到底部。

3、当混凝土选择脱膜剂或保护剂时，脱膜剂或保护剂对硅烷预浸的影响应根据相关规定和喷漆实验进行明确，否则应在硅烷预浸前充分消除；

4、尽量在表面干燥的混凝土表面施工。在水位变化区施工时，应在水落入低谷。当混凝土表面看不到水时，应进行施工，并能保证硅烷在3-6小时的干燥期内被混凝土吸收。雨天或有大风或明显太阳直射时，不得施工；

5、施工应继续进行，一次施工或分两次施工，用量为300g/m2，两次施工喷涂间距至少为6h。.

施工环境

底部温度高于漏点3℃以上，空气湿度为85%。严禁在雨雪天、雾天、夏季明显阳光下施工。
