环氧灌浆料施工中的5个关键控制点

在重型设备基础锚固项目中，环氧灌浆料的施工质量直接影响设备运行稳定性。以某发电厂汽轮机基座灌浆为例，采用符合GB/T 50448-2015标准的高强度环氧树脂灌浆料，28天抗压强度需达到90MPa以上，流动度需控制在300mm±10mm范围。

配比与搅拌的实战经验

实际操作中，环境温度超过25℃时建议采用冰水降温搅拌。经验上来说，双组分材料的混合时间应控制在3-5分钟，搅拌至胶体呈现均匀的咖啡色。某石化项目曾因搅拌时间不足导致粘结强度下降30%，这个教训值得警惕。

特别注意搅拌桶边缘的干料堆积问题，可采用斜向45°角搅拌。冬季施工时，建议将A组分提前12小时放置在15℃以上环境中预热。

基层处理的特殊要求

与普通水泥基材料不同，环氧灌浆料对基层含水率要求相对宽松，但必须保证无明水。在某跨海大桥支座灌浆工程中，我们对潮湿混凝土基层采用喷砂处理后，实测粘结强度仍达到2.5MPa。

对于油污基面，需要先用丙酮擦拭，再涂刷专用界面剂。裂缝宽度大于0.3mm时，建议先采用环氧胶泥进行嵌缝处理。

灌浆操作的温度窗口

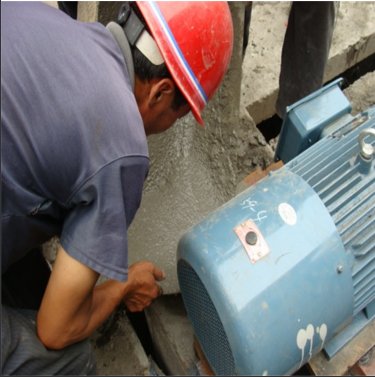

夏季高温期施工，材料可操作时间会缩短至20-25分钟。以某钢铁厂轧机安装为例，当环境温度达到35℃时，我们采取分段灌注方式，每批次搅拌量控制在10kg以内。

冬季施工要特别注意：当基层温度低于5℃时，需采用热风机对接触面预热，灌浆后立即覆盖电热毯保温养护。某北方风电项目曾因温度骤降导致表面出现龟裂纹。

养护期的常见误区

很多施工人员误以为环氧材料不需要养护。实际上，初期24小时养护尤为关键。某汽车生产线地脚螺栓灌浆后，因过早受冲击荷载，导致28天强度仅达到设计值的75%。

建议养护期间保持环境温度在15-30℃之间，相对湿度不超过80%。重型设备安装建议72小时后再逐步施加荷载，振动设备需延长至7天。

搅拌工艺的关键控制点

环氧灌浆料的搅拌质量直接影响材料性能。实验室数据表明，当搅拌转速低于300rpm时，A组分树脂与B组分固化剂难以充分混合，会导致28天抗压强度下降15%-20%。某水电站机组安装项目中，采用手持搅拌器（400W/800rpm）搅拌3分钟后，材料流动性达到320mm，完全满足狭小空间灌注要求。需特别注意搅拌容器应保持干燥，残留水分会引发"假凝"现象。

对于大体积灌浆（单次用量＞50kg），建议使用强制式搅拌机并配备温度传感器。当料温升至40℃时应立即停止搅拌，否则会显著缩短可操作时间。某石化项目反应釜基础灌浆时，采用冰水循环降温措施，成功将单次灌注量提升至200kg。

复杂工况的应对方案

在存在持续性振动的环境中，建议添加10%-15%的硅微粉作为增韧材料。某地铁上盖物业项目中，通过在标准配方中加入12%的硅微粉，使灌浆体在0.1mm振幅、30Hz频率振动环境下，疲劳寿命提升至500万次以上。对于可能接触化学介质的场合，应采用苯甲醇改性配方，实验室测试显示其耐10%硫酸溶液浸泡性能提升3倍。

高空灌注作业时，要控制料体下落高度不超过1.5m。某超高层建筑幕墙锚固工程中，采用导流管分段灌注技术，有效避免了材料离析。当灌浆层厚度超过150mm时，应分层施工并在每层表面制作锯齿状接茬面，接缝时间控制在初凝前20分钟内。

质量验收的核心指标

现场验收除常规抗压强度测试外，建议增加界面超声波检测。某核电站安全壳灌浆工程采用0.5MHz探头检测，要求波速≥3500m/s且衰减系数＜3dB/m。对于动荷载区域，需进行28天弹性模量测试，典型值应达到1.8×10⁴MPa以上。某桥梁伸缩缝修复工程中，通过三点弯曲试验验证，改性配方的断裂能可达180J/m²。

验收取样应注意时空代表性：每50m³至少取3组试块，且需包含最早和最晚灌注部位。某隧道管片注浆项目因未按时间梯度取样，导致后期发现早期强度离散系数高达20%。冬季施工试块必须同步同条件养护，实验室数据显示标准养护试块强度可能虚高30%-40%。
