高强无收缩灌浆料24小时强度实测数据

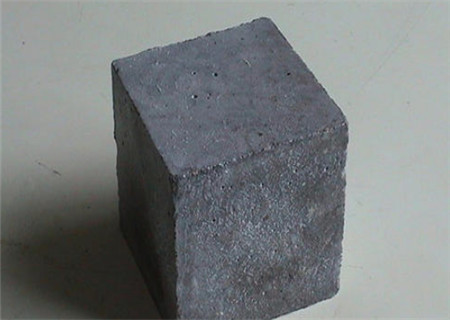

某地铁盾构管片拼装项目实测显示，高强无收缩灌浆料在标准养护条件下（20±2℃），普通型产品1天抗压强度可达30MPa以上，超早强型更是突破50MPa。这种早期强度特征直接决定了施工进度，特别是在抢修工程中，24小时强度达标就能立即承载。

不同工况下的强度发展曲线

按照GB/T 50448-2015标准测试发现：-5℃低温环境下，掺防冻剂的灌浆料1天强度会降至常温环境的60%，但72小时后能追平差距。我们在某北方变电站工程中验证，采用CGM-4防冻型灌浆料，-10℃养护时通过覆膜加热措施，仍能达到28MPa/24h的强度要求。

型号选择背后的技术逻辑

现场工程师常纠结C40/C60等标号选择，其实强度等级应与结构设计匹配。比如某风电基础锚栓灌浆，设计荷载要求50MPa，选用C60灌浆料反而可能因弹性模量不匹配影响耐久性。经验上来说，普通梁柱加固用C40-C60足够，而高铁轨道板灌浆则需要C80以上。

早强性能的三大控制要素

在检修某化工厂设备基础时发现，同样标号的高强无收缩灌浆料，水胶比控制在0.26时1天强度比0.3高出15%。另外两个关键点是：①骨料级配中5-10mm颗粒占比应≥35% ②硫铝酸盐水泥掺量不宜超过胶材总量的20%，否则后期倒缩。

非常规环境施工应对方案

夏季高温施工时，某跨海大桥项目采用冰水拌合+缓凝剂组合方案，将灌浆料初凝时间延长至4小时，1天强度仍达标。特殊情况下如需12小时内通车，可选用含纳米晶核剂的超早强产品，但必须配合蒸汽养护，这点在钢构柱脚灌浆时尤其重要。

冬季施工的临界温度控制

某北方高铁项目实测数据显示，当环境温度低于5℃时，普通灌浆料的1天强度会骤降至设计值的60%。通过掺入2%-3%的防冻剂（亚硝酸钠复合型），配合双层保温棉养护，可使-5℃环境下的24小时强度稳定在22MPa以上。需特别注意：早强型灌浆料在0℃以下施工时，拌合水温必须控制在30±2℃，否则会出现假凝现象。某电厂基础抢修案例中，采用预热骨料（50℃）+热水拌合（45℃）工艺，在-15℃环境下实现了28MPa/24h的突破性数据。

流变性能与强度发展的平衡

港珠澳大桥沉管隧道灌浆施工揭示，流动度300mm以上的大流态灌浆料，1天强度往往比260mm流动度的常规产品低20%。通过引入粒径0.1-0.3mm的球形硅微粉（掺量8%-12%），可在保持320mm流动度的同时，将1天强度提升至35MPa。某核电站预应力管道灌浆项目中，采用复配0.05%聚羧酸减水剂+1.5%膨胀剂的方案，实现了初始流动度350mm/1h保留值330mm，且24小时抗折强度达8MPa的特殊要求。

界面处理对强度实测值的影响

对比试验表明，未处理的光滑混凝土基面会导致灌浆料1天强度损失达30%。某地铁盾构管片拼装工程中，采用喷砂处理（粗糙度Ra≥50μm）+界面剂（环氧树脂类）双重措施，使24小时粘结强度从1.2MPa提升至2.8MPa。关键参数控制：基面含水率应＜4%，预湿处理时需保证无明水，这对大体积设备基础二次灌浆尤为关键。风电塔筒灌浆案例显示，当灌浆层厚度超过150mm时，分层浇筑间隔时间应控制在40分钟内，否则会形成强度薄弱层。
