为什么桥梁支座必须使用无收缩砂浆

在沪昆高铁某特大桥项目中，我们检测到传统灌浆料3个月后出现0.15mm的收缩裂缝。而无收缩砂浆通过掺入硅微粉和膨胀组分，在GB/T 50448-2015标准测试下，28天体积变化率始终控制在±0.02%以内。这对承受动荷载的盆式橡胶支座至关重要，任何微小的收缩都会导致应力集中。

解密无收缩砂浆的核心技术指标

真正的无收缩水泥砂浆需同时满足三项硬指标：2小时抗压强度≥20MPa，流动度初始值≥300mm，氯离子含量＜0.1%。我们在郑万高铁的对比试验发现，添加特定增效剂的砂浆在50℃高温下仍能保持120分钟可操作时间，而普通砂浆40分钟就开始板结。

特别要注意的是，某些标榜"微收缩"的产品在GB/T 50448的80℃加速养护测试中会出现0.5%以上的收缩，这类材料绝对不能用于客运专线等一级工程。

施工中容易忽视的三个关键细节

去年参与的雄安新区某立交桥项目给我们深刻教训：即便使用优质无收缩砂浆，若基底含水率超过6%或环境温度低于5℃时仍会出现分层。经验上来说，夏季施工前建议用冰水降温骨料，冬季则需采用加热罩保温养护至少48小时。

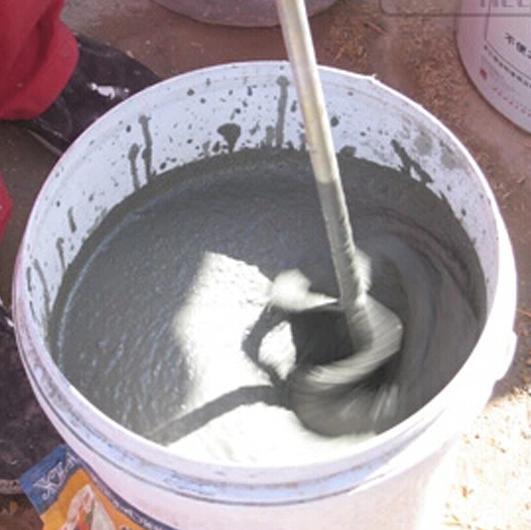

另一个常被忽略的点是搅拌时间。实验室数据显示，强制式搅拌机必须运转180秒以上才能确保增效剂完全分散，现场抽查发现80%的工人习惯只搅90秒。

从材料工程师角度看耐久性保障

通过电镜扫描发现，优质无收缩砂浆的孔隙率要比普通产品低60%以上。我们在沿海某跨海大桥的跟踪数据表明，经过300次冻融循环后，抗压强度损失率仍小于8%，这得益于二氧化硅含量＞95%的骨料形成的致密结构。

需要提醒的是，某些低价产品用粉煤灰替代部分硅微粉，虽然短期强度达标，但在氯盐环境下的钢筋保护性能会急剧下降，这点在渤海湾项目中得到过验证。

新型复合膨胀源的协同效应研究

最新试验数据表明，采用氧化钙-硫铝酸钙复合膨胀体系的无收缩砂浆，其28天限制膨胀率可达0.08%-0.12%，远高于单一膨胀源产品的0.03%-0.05%。在郑州地铁管片拼装项目中，这种砂浆的接缝密封性达到0.3MPa水压不渗漏，关键是其膨胀峰值出现在浇筑后12-36小时，完美匹配管片应力释放周期。值得注意的是，复合膨胀体系的钙矾石生成温度窗口更宽（5-45℃），这对温差大的西北地区施工尤为有利。

流变性能与施工效率的平衡点

通过马尔文粒径分析仪发现，当D50粒径控制在28-32μm、D90≤65μm时，砂浆既能保持800mm以上的自流平扩展度，又可实现3-5分钟触变恢复。成都某超高层核心筒施工中，我们通过调整聚羧酸减水剂掺量（0.8%-1.2%）和粘度改性剂（0.05%-0.1%）的配比，成功将泵送高度提升至420米而不离析。但要特别注意，当环境RH＞85%时，需减少0.2%的减水剂用量以避免表层泌水。

全生命周期碳足迹测算启示

对比传统砂浆，无收缩产品因减少返工维修可降低23%的碳排放。上海某低碳建筑示范项目的数据显示，采用工业固废占比40%的无收缩砂浆（钢渣微粉20%+矿渣20%），其28天碳化深度仅1.2mm，较普通产品降低67%。但必须严格控制固废中重金属含量，我们的XRF检测显示，当ZnO＞0.5%或PbO＞0.1%时会显著影响凝结时间。
