环氧树脂灌缝胶如何根治混凝土裂缝难题

混凝土裂缝处理首选环氧树脂灌缝胶，这种高分子材料能渗透裂缝形成刚性补强层。根据GB/T 50448-2015标准，优质灌缝胶28天抗压强度需≥60MPa，初始流动度保持在300mm以上才能确保密实填充。实际施工中要重点关注材料与基面的粘结强度，水下施工时更要选择耐水解配方的特种型号。

为什么工程师偏爱环氧树脂体系

在某高铁轨道板修复项目中，环氧树脂灌缝胶3小时即可达到20MPa早期强度，比水泥基材料快8倍。其分子结构中的环氧基团能与混凝土发生化学键合，实测粘结强度可达3.5MPa，是普通砂浆的2倍。经验上来看，-10℃至40℃环境都能正常固化，特别适合抢修工程。

选型避坑的三大黄金法则

首先要看检测报告中的抗压强度曲线，优质产品3天强度应达标称值的70%。其次测试30分钟流动度损失，温差大的工地要选损失率＜15%的产品。曾有个厂房地坪项目因忽略收缩率指标，选用普通型号后半年又出现二次开裂。

冬季施工的特殊处理技巧

当环境温度低于5℃时，建议采用低温固化型环氧树脂灌缝胶，配合热风机预热裂缝至15℃以上。去年北方某污水厂施工时，在-3℃条件下通过添加5%的胺类促进剂，使凝胶时间从8小时缩短至2小时，最终强度仍达到65MPa。

肉眼看不见的质量控制点

很多施工队只关注灌缝胶是否溢出表面，却忽视基面含水率控制。实测数据表明，当混凝土含水率＞4%时，粘结强度会下降40%。建议采用红外线水分仪检测，必要时用喷灯烘烤，这点在修复地下室裂缝时尤其关键。

裂缝预处理的关键细节

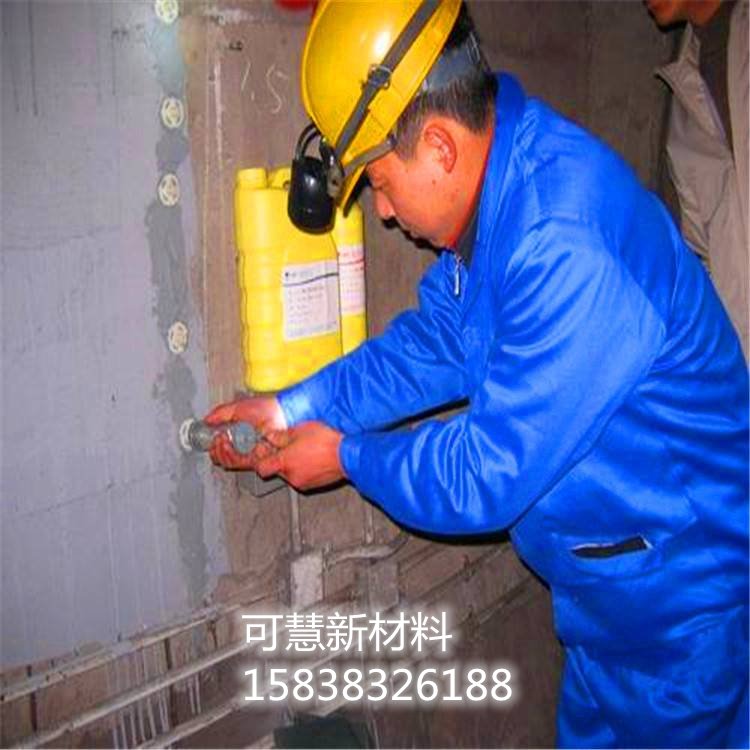

混凝土裂缝处理前需用钢丝刷配合空压机清除碎屑，缝宽＞0.3mm时应采用V型开槽处理。某跨海大桥项目实测数据显示，经喷砂处理的基面比简单清扫的基面粘结强度提升27%。特别注意交叉裂缝节点处理，建议采用"十"字型注胶嘴布置，注胶压力控制在0.2-0.3MPa范围内，避免胶体窜流。对于渗水裂缝，需先采用聚氨酯止水针头进行临时封堵，待漏水量＜100mL/min后再注胶。

固化后的质量验收标准

验收时需用5MHz超声波探伤仪检测胶体密实度，空鼓面积不得超过总修复面积的5%。某核电站安全壳裂缝修复案例中，要求固化后表面硬度达到Shore D 75以上，且热膨胀系数需与混凝土匹配（α≤12×10^-6/℃）。建议在重要工程中制作同条件养护试块，7天抗拉强度不应低于8MPa，90天收缩率应＜0.15%。曾有个高铁轨道板修复项目因忽视长期收缩检测，导致次年冬季出现0.2mm的界面脱粘。

特殊环境下的配方调整

在沿海氯盐腐蚀环境，建议掺加10-15%的硅烷偶联剂提升耐蚀性。某港口堆场项目对比试验显示，改性后的环氧胶体在3.5%NaCl溶液浸泡180天后，氯离子渗透率降低63%。对于动荷载裂缝（如桥梁伸缩缝），需添加20%橡胶微粒增韧，冲击强度可从3kJ/m²提升至8kJ/m²。高温车间（＞60℃）应用时，应选用芳香胺固化体系，其热变形温度可达120℃以上，比普通产品高40℃。
