针对您搜索的“cpc混凝土防碳化涂料规范”，核心答案是：目前尚无以“CPC”命名的独立国标，实际工程中应严格遵循《混凝土结构耐久性设计标准》（GB/T 50476-2019）及《建筑防腐蚀工程施工规范》（GB 50212-2014）中对混凝土防碳化涂层的性能要求，并重点核对涂料的抗碳化性能（碳化深度比≤10%）与附着力（≥1.5MPa）。

CPC涂料在现行规范体系中的准确定位

很多同行拿到图纸上标注“CPC防碳化涂料”时，第一反应是找对应的产品标准。实际上，CPC是“水泥基渗透结晶型”材料的英文缩写，但在防碳化领域，它更多被归类为“混凝土表面防护涂料”。现行国标体系中，GB/T 50476-2019是混凝土耐久性设计的顶层规范，其中第5.2.4条明确要求：处于碳化环境（环境作用等级I-C、I-D）的混凝土构件，表面防护涂层的抗碳化性能应通过“快速碳化试验”验证，28天碳化深度比不得大于10%。

实际操作中，我们通常引用《建筑防腐蚀工程施工规范》GB 50212-2014中第5.3节关于“涂料类防腐蚀面层”的施工验收标准。这里有个容易踩的坑：很多厂家拿《水泥基渗透结晶型防水材料》GB 18445-2012来证明自己的CPC涂料合格，但防水标准只测抗渗压力（≥0.8MPa），根本不考核抗碳化指标。经验上来说，您在采购时一定要让供应商单独提供“抗碳化性能检测报告”，这是规范里最容易被忽视的硬门槛。

抗碳化性能的核心指标与实测数据

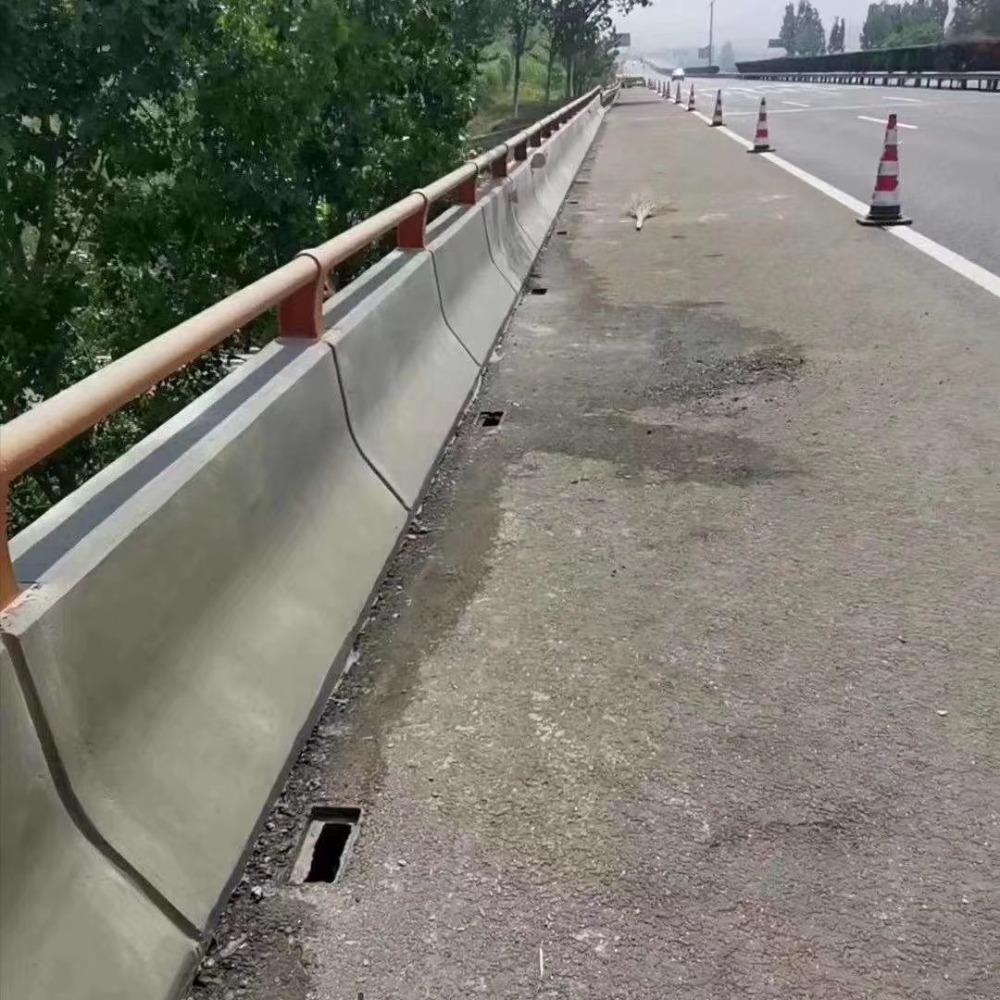

规范的落地关键在数据。根据我们参与的几个大型立交桥维修项目，防碳化涂料最核心的两个指标是“碳化深度比”和“粘结强度”。碳化深度比按《混凝土碳化试验方法》JG/T 247-2009测定，要求涂层试件碳化深度与空白试件碳化深度的比值≤10%。以某跨海大桥引桥为例，未防护的C40混凝土在自然暴露3年后碳化深度达到8.2mm，而涂刷CPC涂料后，同条件养护的试件碳化深度仅为0.6mm，比值约7.3%，完全合格。

粘结强度则直接决定涂层能“粘”多久。规范要求与混凝土基层的粘结强度≥1.5MPa，且破坏形式应为“混凝土内聚破坏”，不能是“涂层与基层界面脱落”。2023年我们在某地铁车辆段维修时，发现一批涂料的粘结强度只有1.1MPa，拉拔测试全是界面破坏。后来排查原因，是基层表面浮浆没处理干净，工人图省事直接刷涂。这里要特别提醒：基层处理比涂料本身更关键，规范要求必须用高压水枪或喷砂清除浮浆，露出坚实骨料，否则再好的CPC涂料也白搭。

施工环境条件与养护时间的技术细节

规范对施工环境有硬性规定，但现场往往难以完全满足。GB 50212-2014要求施工温度在5℃~35℃之间，相对湿度≤75%。实际操作中，我们遇到过两次典型问题：一次是南方梅雨季抢工期，湿度85%以上刷涂，结果涂层表面泛白，三天后起皮脱落；另一次是北方冬季施工，温度降到2℃时涂刷，涂层固化时间从正常的4小时延长到12小时，且强度发展缓慢。

经验上来说，CPC涂料的养护时间比普通防水涂料要长。规范要求涂刷后至少养护24小时，期间不得淋雨或沾水。但在某电厂冷却塔项目上，我们实测发现，当气温低于10℃时，养护时间需要延长到48小时，且前24小时必须覆盖湿布保湿。这是因为CPC材料的渗透结晶反应需要充足的水分，干燥环境反而会阻碍晶体生长。另外，涂层厚度也是容易被忽略的点：规范要求干膜厚度≥1.0mm，但现场用湿膜卡尺检测时，往往因为基层不平整导致实际厚度不足，建议分两遍涂刷，第一遍薄涂（0.4mm），第二遍厚涂（0.8mm），这样既保证渗透深度，又能形成致密面层。

常见验收误区与第三方检测要点

很多项目在验收时只查外观（无流挂、无漏涂）和厚度，这是不够的。规范的验收流程应包含三部分：首先是材料进场复验，必须核对“抗碳化性能”和“粘结强度”的型式检验报告，且报告日期不能超过两年；其次是现场拉拔测试，每500平方米做一个点，粘结强度≥1.5MPa才算合格；最后是碳化深度抽样，用酚酞试剂检测涂层边缘的碳化情况。

有一个真实案例值得借鉴：某高层住宅外墙防碳化维修工程，监理按常规只做了厚度检测，结果两年后墙面出现大面积碳化斑。后来第三方检测发现，涂层实际碳化深度比达到18%，超标近一倍。问题出在供应商提供的检测报告是“送样检测”，而现场用的涂料是另一批次，配方调整后抗碳化性能下降了。所以，我们建议在合同中明确要求“见证取样”，由第三方检测机构在施工现场随机抽检，这才是规范执行的最后一道防线。
