搜索“CF50钢纤维混凝土”的同行，多半是在做检查井盖、排水沟盖板或工业地坪的选型与施工准备。CF50不是常规结构梁柱用的标号，它专用于抗冲击、抗疲劳的薄壁构件，施工控制的核心是纤维分散和坍落度损失，这两点做不好，强度再高也是废品。

CF50钢纤维混凝土的强度逻辑与适用场景

CF50中的“CF”代表钢纤维混凝土（C是混凝土，F是Fiber），50指立方体抗压强度标准值为50MPa，对应普通混凝土C50的强度等级。但CF50的设计重点不在抗压，而在抗折强度——标准要求≥6.0MPa（GB/T 50081-2019）。实际工程中，CF50主要用在检查井盖、水沟盖板、工业厂房重载地坪这些部位，因为这些构件受弯、受冲击，普通混凝土C50虽然抗压够，但脆性大，一砸就裂。

以我们做的某市政道路井盖更换项目为例，原设计用C40普通混凝土加钢筋网片，使用半年后井盖边角碎裂率超过15%。换成CF50钢纤维混凝土后，同样厚度（80mm），两年内零碎裂。核心原因就是钢纤维提供了残余抗弯强度，裂缝出现后纤维桥接作用能继续承载。

搅拌工艺：先干后湿，分步加料才能防结团

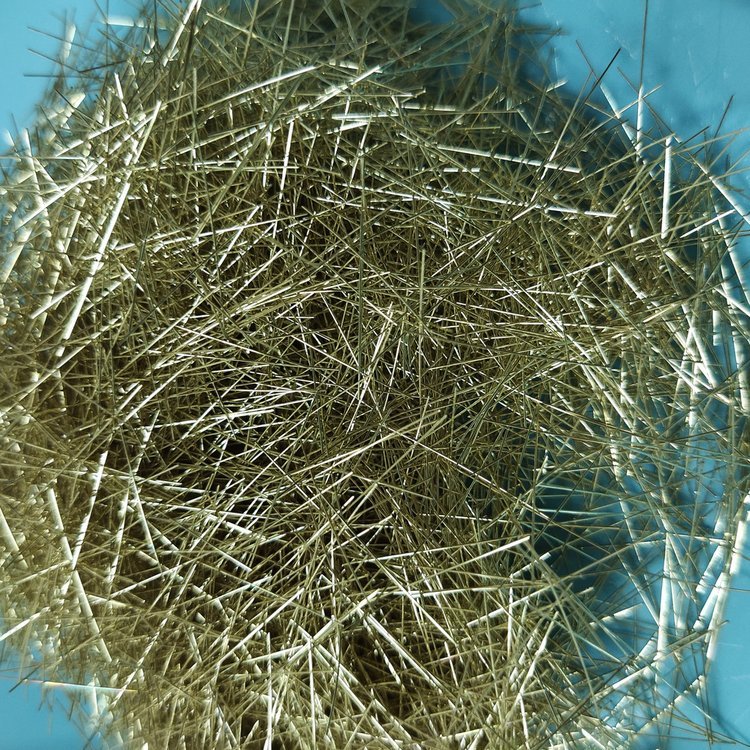

钢纤维混凝土施工的第一道坎就是纤维结团。纤维越长、掺量越大（CF50常用掺量40-60kg/m³，对应体积率0.5%-0.75%），越容易缠成“刺猬球”。经验上来说，必须严格执行“先干后湿”工艺：先将钢纤维与粗骨料（碎石）投入搅拌机干拌60秒，让纤维在骨料碰撞中分散开，然后再加入砂、水泥、水、外加剂湿拌120秒以上。每次搅拌量控制在搅拌机公称容量的1/3以内，超过这个量纤维就散不开。

实际操作中，我见过工队图省事把纤维直接扔进湿料里，结果搅拌出来的混凝土里全是纤维团，振捣后露在表面的纤维像钢刷一样，不仅强度不达标，还扎手伤人。这种料只能报废，没法补救。所以这条工艺是死规矩，不能省。

坍落度控制：出厂留余量，现场调减水剂

CF50钢纤维混凝土的坍落度损失比普通混凝土快得多，因为纤维比表面积大，吸附大量自由水。我们厂里出厂坍落度通常控制在180-200mm（普通C50是140-160mm），多出的20-40mm就是为运输和等待时间留的余量。运输时间超过45分钟时，坍落度可能降到120mm以下，此时严禁加水——加水会降低强度、增大收缩裂缝风险。正确做法是补加高效减水剂，按胶凝材料质量的0.2%-0.5%追加，搅拌车高速搅拌3分钟后再测。

以某物流园地坪项目为例，夏季35℃气温下运输距离30公里，到场坍落度只剩90mm。现场按0.3%掺量追加聚羧酸减水剂，搅拌后坍落度恢复到160mm，浇筑后28天抗压强度52.3MPa，抗折6.4MPa，全部合格。如果当时直接加水，强度至少掉10%。

泵送与浇筑：泵压需增20%，自由倾落不超1.5米

钢纤维混凝土密度大（约2450-2500kg/m³），与管壁摩擦力也大。泵送功率要比同强度普通混凝土提高20%，否则容易堵管。实际操作中，泵管直径建议≥125mm，弯头尽量少用90°弯，换成45°弯或大曲率弯头。堵管时严禁用高压水反冲，那会把纤维冲成一团，必须拆管清理。

浇筑时自由倾落高度必须控制在1.5米以内，超过这个高度纤维会沉底、混凝土离析。检查井井深通常超过2米，必须用串筒或溜槽引导。我们做过对比试验：自由倾落2米时，底部纤维含量比顶部高出40%，井壁上下强度差超过10MPa，这种构件根本没法用。

振捣方法：斜插振捣，避免纤维定向排列

插入式振捣器的操作方向直接影响纤维分布效果。振捣棒垂直插入时，纤维会顺着振动方向竖起来，失去平面内的桥接作用。正确做法是振捣棒与水平面呈30°角斜插入，让纤维在三维空间随机分布。每次振捣时间控制在15-20秒，看到混凝土表面泛浆、不再下沉即可收手。振久了纤维沉底，反而坏事。

对于厚度≤100mm的薄壁构件（如井盖、盖板），优先使用平板振动器。平板振动器激振力均匀，不会造成纤维定向。振捣时间每点位20-30秒，移动速度0.5-1.0m/min。以我们生产的800×800mm检查井盖为例，平板振捣后纤维分布均匀度偏差控制在5%以内，28天抗折强度稳定在6.5-7.0MPa。

养护方面，CF50钢纤维混凝土表面失水快，浇筑后立即覆盖塑料薄膜保湿，前7天每天洒水3-4次。环境温度低于5℃时按冬季施工规范执行（JGJ/T 104-2011），掺防冻剂并覆盖保温被。养护不到位会导致表面起砂、纤维外露，验收时一敲一个坑。
