C50钢纤维混凝土的配比设计，核心在于根据工程受力特点确定纤维掺量、水胶比和骨料级配。本文结合2025年最新版《纤维混凝土应用技术规程》（JGJ/T 221-2025）和实际工程案例，提供可直接用于施工的配比参数和现场调整方法。

配比设计前必须明确的三个工程条件

C50钢纤维混凝土不是通用商品混凝土，配比前必须先确认三个条件：一是结构受力模式（抗弯、抗冲击还是抗裂），二是施工方式（泵送、喷射还是自密实），三是钢纤维类型（端钩型、波浪型还是铣削型）。以2024年完工的某跨海大桥桥面铺装工程为例，设计要求抗弯拉强度≥7.5MPa，抗冲击韧性等级达到I级，最终选用端钩型钢纤维，长径比65，体积率1.2%。不同受力模式对纤维长径比和掺量的要求差异很大，抗裂为主的构件宜采用长径比50-60、体积率0.8%-1.0%的配比，而抗冲击部位则需要长径比70-80、体积率1.5%-2.0%。

基准混凝土配比是钢纤维混凝土的基础

钢纤维混凝土的配比设计，第一步是确定基准混凝土的配比。C50基准混凝土的水胶比通常控制在0.35-0.40，胶凝材料用量在420-480kg/m³，其中粉煤灰掺量不宜超过胶凝材料总量的20%。经验上来说，加入钢纤维后混凝土的坍落度会损失30-50mm，因此基准混凝土的初始坍落度应设计在180-220mm。实际操作中，我常用减水率大于25%的聚羧酸减水剂来补偿纤维带来的流动性损失。以某地下管廊侧墙工程为例，基准混凝土水胶比0.37，水泥380kg，粉煤灰80kg，砂率42%，初始坍落度200mm，加入1.5%体积率的端钩型钢纤维后，实测坍落度降至150mm，仍能满足泵送要求。

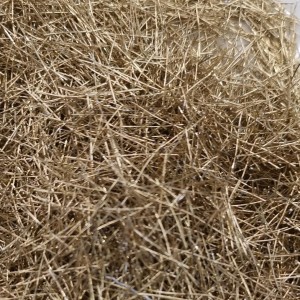

钢纤维掺量与长径比的协同效应

钢纤维的增强效果不是单纯靠增加掺量实现的，长径比和掺量之间存在协同效应。根据JGJ/T 221-2025的规定，钢纤维体积率宜在0.5%-2.0%之间，长径比宜为40-80。当长径比小于50时，即使体积率达到2.0%，抗弯强度的提升也不超过50%；而当长径比大于70时，体积率超过1.5%就容易出现纤维结团。以某机场跑道抢修工程为例，我们采用长径比60的端钩型纤维，体积率1.2%，实测28天抗弯强度达到8.2MPa，比基准混凝土提高65%。需要注意的是，纤维长径比过大（超过80）会显著降低混凝土的工作性，即使增加减水剂用量也难以改善，现场施工时容易出现蜂窝麻面。

施工配合比的现场调整与验证

实验室配比到现场必须调整，核心是控制钢纤维的分散均匀性。按照GB 50204-2015（2024年局部修订版）的要求，每班至少检查两次钢纤维掺量，每次取三组10L样品，用水洗法检测。单个样品偏差不得超过配比的20%，三组平均偏差不得超过5%。以某高层建筑转换梁工程为例，实验室配比纤维体积率1.2%，现场第一次取样检测发现偏差达18%，原因是搅拌时间不足。调整措施是将干拌时间从60秒延长至90秒，加水后再搅拌120秒，后续检测偏差降至8%以内。冬季施工时，钢纤维混凝土的出机温度应不低于10℃，入模温度不低于5℃，养护时间不少于14天，比普通混凝土多7天，因为纤维混凝土早期收缩率较大。

常见配比问题的现场处理经验

钢纤维混凝土施工中最常遇到的问题是纤维结团和表面浮纤。纤维结团通常由两个原因造成：一是投料顺序错误，纤维与粗骨料同时投入；二是搅拌机转速不足。正确做法是先投入粗骨料、细骨料和纤维干拌30秒，再加入胶凝材料干拌30秒，最后加水搅拌。表面浮纤则与振捣工艺直接相关，过振会导致纤维向表面迁移。实际操作中，振捣时间控制在15-20秒，采用插入式振捣棒快插慢拔，振点间距不超过300mm。以某隧道二次衬砌工程为例，初期出现严重浮纤，将振捣时间从25秒缩短至18秒后，表面纤维分布均匀，28天抗弯强度从6.8MPa提升至7.6MPa。
