很多人会把自密实混凝土和灌浆料搞混，甚至认为是一种东西的不同叫法。简单直接的回答是：自密实混凝土和灌浆料是两种不同的材料，虽然它们都有高流动性，但在骨料粒径、强度等级、应用场景和验收标准上存在本质区别。选错材料，轻则返工，重则影响结构安全。

自密实混凝土和灌浆料到底差在哪

自密实混凝土（Self-Compacting Concrete，简称SCC）是一种通过自身重力就能填充模板、无需振捣的混凝土，其粗骨料最大粒径通常在16mm-20mm，强度等级一般覆盖C30到C60。而灌浆料（Cementitious Grout）属于水泥基材料，最大骨料粒径不超过4.75mm，按GB/T 50448-2015《水泥基灌浆材料》要求，其流动度初始值≥290mm，28天抗压强度从C40到C100不等。以某桥梁支座灌浆工程为例，设计要求灌浆料7天强度达到50MPa，如果用自密实混凝土替代，不仅骨料无法通过狭窄的支座间隙，且早期强度根本达不到要求。

施工中常犯的选型错误

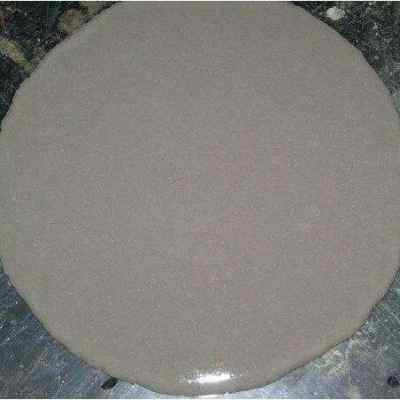

在实际项目中，我见过不少施工队把自密实混凝土当灌浆料用在设备基础二次灌浆上。自密实混凝土虽然能自流平，但它的粗骨料在狭小空间（比如设备底板下2-3cm的间隙）内根本无法通过，反而容易在边角处形成空洞。灌浆料则专门设计了小粒径骨料和超塑化剂，能保证在狭窄空间内均匀填充。以某电厂汽轮机基础灌浆为例，我们用的灌浆料流动度初始值达到300mm，30分钟保留值仍有260mm，最终灌浆层密实度达到99%以上，而如果用自密实混凝土，边角处往往需要人工补灌，反而增加了工期。

强度等级与验收标准完全不同

自密实混凝土的强度设计主要参照JGJ/T 283-2012《自密实混凝土应用技术规程》，其28天抗压强度通常不超过C60。而灌浆料的强度等级在GB/T 50448-2015中明确分为Ⅰ类（C40）、Ⅱ类（C60）、Ⅲ类（C80）和Ⅳ类（C100），且对竖向膨胀率有严格要求（0.02%-0.5%）。以某加固工程为例，设计图纸要求采用C80灌浆料，实际到场的却是C60自密实混凝土，结果28天强度只有58MPa，最终只能全部凿除重做，损失了近20万。经验上来说，如果设计图纸明确写了“灌浆料”或“水泥基灌浆材料”，就不要擅自换成自密实混凝土，验收时监理会对照GB/T 50448查流动度和膨胀率，自密实混凝土根本过不了这一关。

凝结时间和温度敏感性差异大

自密实混凝土的初凝时间一般在6-8小时（20℃条件下），而灌浆料的初凝时间通常控制在30-60分钟，这是为了适应二次灌浆快速施工的需要。在冬季施工时，自密实混凝土需要采取加热水、加防冻剂等措施，而灌浆料则可以直接用温水拌合，且早期强度发展更快。以某冬季施工的桥梁支座灌浆为例，现场温度-5℃，自密实混凝土即使加防冻剂，24小时强度也只有5MPa，而灌浆料采用温水拌合后，24小时强度就达到了30MPa，满足了支座安装的强度要求。操作要点是：灌浆料拌合水温控制在20-30℃，自密实混凝土则需保证入模温度不低于5℃。

怎么判断现场该用哪一种

判断依据主要有三点。第一看浇筑空间：如果浇筑厚度超过10cm且空间开阔（比如楼板、墙体），优先选自密实混凝土；如果浇筑厚度在2-5cm且空间狭窄（比如设备基础、支座、螺栓孔），必须用灌浆料。第二看强度要求：设计强度超过C60且对早期强度有要求（比如3天达到40MPa），选灌浆料；设计强度在C30-C60之间且对早期强度要求不高，选自密实混凝土。第三看验收标准：如果验收要测流动度和膨胀率，那肯定是灌浆料；如果只测坍落扩展度和强度，那就是自密实混凝土。实际操作中，建议在施工前让材料供应商提供第三方检测报告，对照GB/T 50448或JGJ/T 283确认材料类型，避免选错。
