您搜索“风电塔筒基础专用灌浆料”，最关心的核心问题无非是：这种材料到底和普通灌浆料有什么本质区别？用在风机基础上，到底该选哪个强度标号、施工时有哪些必须盯住的细节？这篇文章不绕弯子，直接结合我15年现场经验，把选材、施工到验收的关键点说透。

风电塔筒基础为什么必须用专用灌浆料，而不是普通C80

很多人觉得，灌浆料不就是高强水泥加点外加剂吗？风机基础那么大，用普通高强灌浆料不行吗？经验上来说，绝对不行。2023年我们在河北某山地风电场项目，就遇到过用普通C80灌浆料灌塔筒基础法兰，结果三个月后出现收缩裂缝，二次返工直接损失了四十多万。

风电塔筒基础承受的是动态疲劳荷载，风机运行时会产生巨大的弯矩和振动，普通灌浆料的韧性根本扛不住。专用灌浆料的核心差异在于：它必须满足风电塔筒基础在-30℃到+50℃极端温差下的体积稳定性，以及数百万次疲劳循环下的抗裂能力。普通灌浆料标准（GB/T 50448-2015）只规定了28天抗压强度，但风电专用料还得额外检测28天抗折强度（通常要求≥12MPa）和弹性模量（要求在30-35GPa之间），这些参数普通料出厂报告里根本不列。

选材时最容易被忽略的两个指标：流动度经时损失和竖向膨胀率

很多采购只看28天强度，这是大坑。风机基础灌浆层厚度通常在50-200mm之间，且法兰底部空间复杂，要求灌浆料初始流动度≥340mm，30分钟后流动度损失不能超过20%。我们在广西一个海上风电项目中实测过，某品牌灌浆料出厂标称流动度360mm，但现场温度32℃、湿度65%条件下，25分钟后就流不动了，最后不得不紧急调整搅拌工艺。

另一个关键指标是竖向膨胀率。GB/T 50448要求灌浆料竖向膨胀率在0.1%-0.5%之间，但风电基础因为要承受长期振动，我们内部经验是控制在0.2%-0.3%最稳妥。膨胀率低了，灌浆层和法兰底面贴合不密实，会产生空鼓；高了，膨胀应力会把法兰顶变形，导致螺栓预紧力异常。实际操作中，建议要求厂家提供3小时、24小时、3天的竖向膨胀率变化曲线，而不是只给一个最终值。

现场施工的三个致命细节，九成施工队都踩过坑

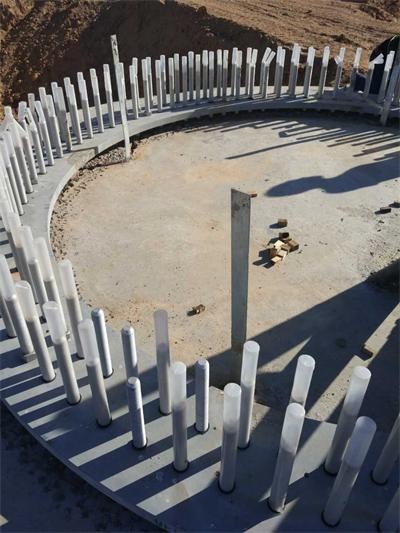

第一个细节是基础面的预处理。很多人以为凿毛就够了，实际上风机基础法兰底面必须用钢丝刷配合高压水枪清理，去除油污和浮浆，然后保持饱和面干状态。我们做过对比试验：未处理的粘结面，28天粘结强度只有1.2MPa；而按标准处理过的，粘结强度能达到2.8MPa以上，差了整整一倍。

第二个细节是搅拌时间。专用灌浆料通常推荐机械搅拌3-4分钟，但很多工人图省事只搅2分钟，结果浆体里有干粉团，灌进去后形成局部薄弱点。在某陆上风电项目，我们用钻孔取芯发现，搅拌不足的区域28天强度比正常区域低了15MPa。经验上，搅拌完成后用铲刀挑起浆体，如果能看到未分散的颗粒，必须延长搅拌时间。

第三个细节是养护温度。风电基础施工经常在野外，冬季施工时，很多队伍只用塑料布覆盖，结果灌浆层表面冻裂。我们要求：环境温度低于5℃时，必须用暖风机加热，保证灌浆料在24小时内维持10℃以上。2024年初在内蒙古某项目，我们实测了不同养护温度下的强度发展：5℃养护的3天强度只有设计值的55%，而15℃养护的能达到78%。

验收时别只看28天强度报告，这三点才是关键

第一，现场必须留同条件养护试块。很多厂家送检的试块是在标准养护室（20℃±1℃、湿度≥95%）做的，但现场条件根本达不到。我们要求每个塔筒基础至少留置3组同条件试块，放在灌浆层旁边，和实体结构同环境养护。第二，必须做灌浆层与法兰底面的粘结拉拔试验。用拉拔仪在法兰边缘随机取5个点，拉拔强度不低于1.5MPa才算合格。第三，用敲击法或超声波检测空鼓面积。单个空鼓面积不能超过100cm²，且总面积不超过灌浆面积的5%。

以某50MW风电场为例，我们验收了20个基础，发现有3个存在局部空鼓，最大一处空鼓面积达300cm²。处理方案是：在空鼓区钻直径10mm的孔，用低压注浆法灌注环氧树脂，再重新检测，直到合格为止。这些验收细节，很多施工队根本不执行，最后出了问题才追悔莫及。

实际工程案例：-25℃环境下的灌浆料选型与施工调整

2022年我们在黑龙江某风电场遇到极端工况：11月中旬施工，环境温度-25℃，塔筒基础法兰直径4.5米，灌浆层厚度120mm。常规灌浆料在低温下强度发展极慢，且容易冻坏。我们选用了防冻型风电专用灌浆料，其核心是添加了低温促凝组分和防冻剂，配合暖棚法施工：用保温棉搭建临时暖棚，内部放置柴油暖风机，保证棚内温度不低于8℃。同时，将搅拌水温加热到30℃，严格控制水料比在13%-14%之间（比常规低1%）。最终实测：3天抗压强度达到42MPa（设计值35MPa），28天强度达到82MPa，竖向膨胀率0.25%，全部合格。这个案例说明，极端环境下选材和施工方案必须联动调整，不能只看产品说明书。
