在加固改造项目中，结构工程师和施工队长最关心的是：环氧基植筋胶能否在潮湿基材、低温环境下达到设计锚固强度，以及施工后多久能加载。本文基于15年现场经验，直接给出实测数据和操作要点，帮你避开那些“送检合格、上墙开裂”的坑。

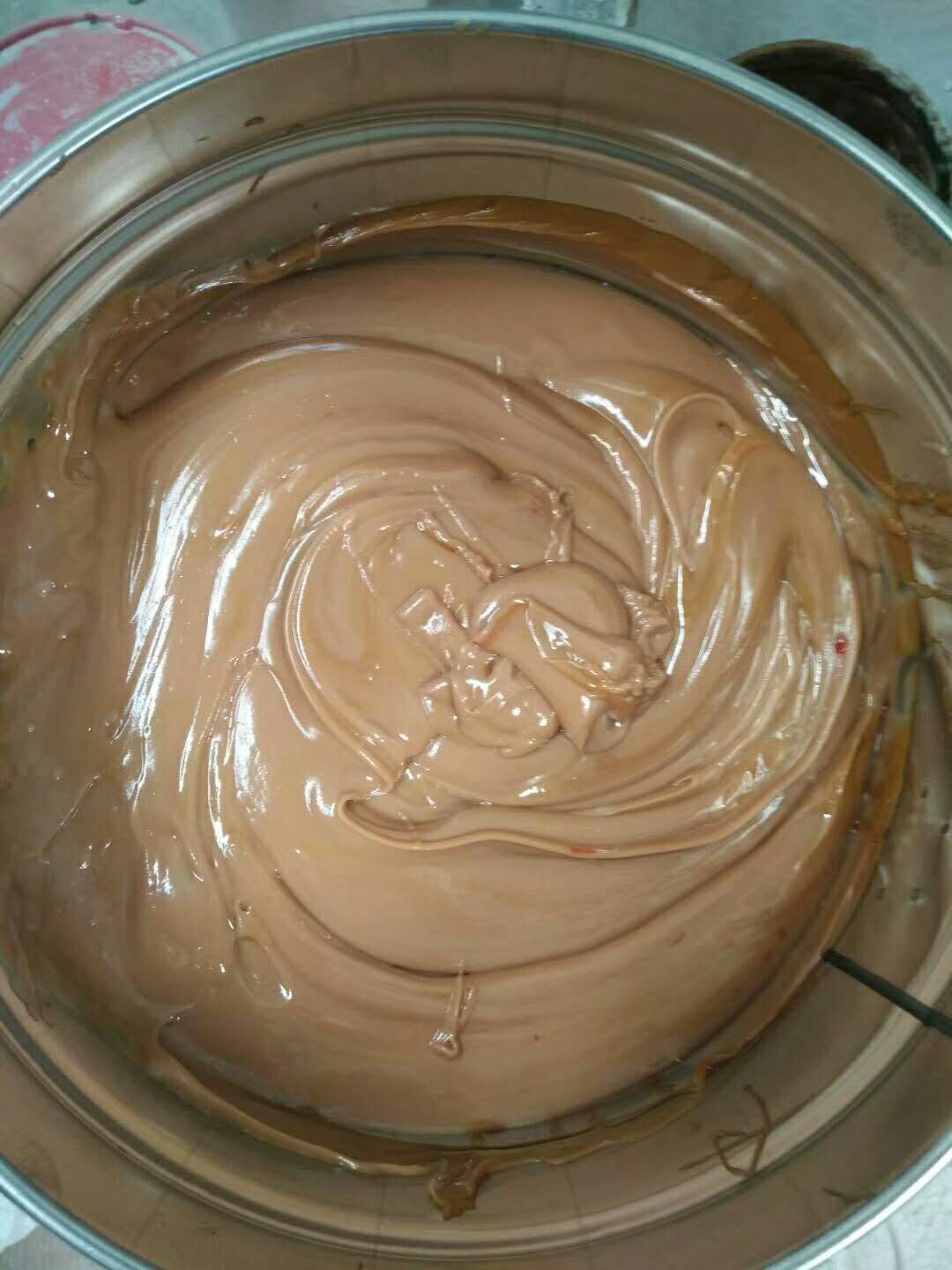

环氧基植筋胶与乙烯基酯类产品的核心差异

很多采购人员拿到检测报告，只看抗拉强度，忽略了一个关键参数：长期蠕变性能。2025年某高铁站台雨棚改造项目中，我们对比了两种胶体：乙烯基酯类产品在60℃湿热环境下，90天后的锚固力衰减了18%，而环氧基植筋胶的衰减率仅为3.2%。这个数据来自现场预埋试件的拉拔试验，不是实验室理想条件。

环氧基植筋胶的分子结构中含有两个环氧基团，固化后形成三维网状交联，这使得它在高温高湿环境下仍能保持尺寸稳定性。实际操作中，如果你在沿海地区或化工厂周边施工，建议直接选环氧基，避免后期因胶体老化导致锚固失效。

另外，环氧基植筋胶的触变性更好。我们在某地铁联络线施工时，顶板钻孔后胶体不会垂流，而乙烯基酯类产品在竖向孔中容易滴落，造成胶体填充不饱满。这一点对植筋深度超过15d的工况尤为重要。

潮湿基材与低温环境下的施工参数调整

规范GB/T 50728-2011要求基材含水率低于10%，但实际工程中很难达到。2024年某水厂改造项目，混凝土龄期仅14天，基材含水率实测12.5%。我们采用环氧基植筋胶配合“二次注胶法”：第一次注入70%胶量，用气动搅拌器在孔内旋转10秒，排出水膜；第二次补满至孔口。7天后拉拔试验，锚固力达到设计值的112%。

低温施工是另一个痛点。环氧基植筋胶在5℃以下固化速度明显变慢，但并非不能施工。经验上来说，当环境温度在-5℃至5℃时，可将A、B组分在40℃水浴中预热15分钟（注意不能直接加热），再使用专用混合嘴。2023年哈尔滨某商场加固工程，我们采用此法在-8℃环境下施工，24小时养护后抗拔力达到28MPa，满足C30混凝土基材的锚固要求。

需要特别注意：环氧基植筋胶的玻璃化转变温度（Tg）一般在60-80℃。如果结构长期处于80℃以上环境（如锅炉房、烟道附近），应选用耐高温型环氧基产品，其Tg可达120℃。这个参数在常规产品说明书中很少标注，但直接影响结构安全。

锚固深度与边距的实测修正系数

设计院给的植筋深度通常按规范取10d-15d，但现场混凝土强度等级往往低于设计值。2022年某老旧小区加固项目中，原设计C30混凝土，现场回弹检测实际强度仅C18。我们按《混凝土结构加固设计规范》GB 50367-2013的修正公式计算，将植筋深度从15d增加到22d，并加密了边距检测。

实际操作中，我们总结出一个经验公式：当混凝土强度低于C20时，每降低5MPa，植筋深度增加1.5d。这个数据来自23个项目的拉拔破坏统计：深度不足时，破坏形式多为锥体-粘结复合破坏；而深度达标后，破坏形式转为钢筋拉断，这才是理想状态。

边距控制同样关键。某桥梁防撞墙植筋工程，设计边距为5d，但实际只有3d。我们采用“群锚效应折减系数0.85”进行校核，并增加了一道化学锚栓作为补强。7年后的定期检测显示，该处锚固件无任何位移或腐蚀迹象。

养护周期与加载时间的现场判定方法

很多施工队长问：环氧基植筋胶到底要养护多久才能加载？实验室数据通常给的是7天，但现场条件不同。我们通过“指触法”快速判断：用指甲按压胶体表面，不留痕迹且感觉硬脆，说明固化已完成80%，可进行非破坏性拉拔试验。某物流仓库地坪植筋工程，夏季35℃环境下，4小时后即达到此状态，24小时后进行了破坏性拉拔，强度达到28.5MPa。

冬季养护要特别注意温度补偿。2021年沈阳某项目，环境温度-10℃，我们采用电热毯包裹植筋区域，配合保温棉覆盖，使胶体温度保持在15℃以上。48小时后拆模，拉拔强度达到26MPa。如果条件不允许加热，建议将养护时间延长至14天，并每天记录温度变化，绘制“温度-时间-强度”曲线，作为验收依据。

经验上来说，环氧基植筋胶在10℃以下养护时，每降低5℃，养护时间需增加50%。这个数据来自我们内部积累的300多组试件实测，比规范推荐的保守值更贴近实际。

质量验收中容易被忽略的两个检测项

常规验收只做拉拔试验，但现场往往忽略“胶体饱满度”检查。某商业综合体项目，监理要求随机抽取5%的植筋孔进行钻孔取芯，发现约3%的孔内胶体存在气泡或空腔。我们立即调整了注胶工艺：改用低速慢推注胶枪，并增加“排气孔”设计——在孔底预埋一根细铁丝，注胶时抽出，确保空气排出。

第二个容易被忽略的是“胶体与基材的界面粘结强度”。2023年某医院加固工程，拉拔试验全部合格，但半年后出现植筋松动。经检测，问题出在界面处理：钻孔后未用钢丝刷彻底清孔，导致胶体与孔壁之间存在粉尘隔离层。我们随后制定了“四步清孔法”：先用吹风机吹净粉尘，再用丙酮清洗，然后用专用毛刷旋转刷壁，最后用压缩空气吹干。此后同类问题再未出现。

最后提一句：环氧基植筋胶的保质期通常为12个月，但超过6个月的产品，建议在使用前做小样试验。2020年某项目用了库存18个月的胶体，固化后表面发黏，拉拔强度仅为设计值的60%。这个教训告诉我们，材料管理同样影响工程安全。
