桥梁伸缩缝修补材料的选择直接影响工程质量和耐久性，目前主流采用桥梁伸缩缝修补专用聚合物改性混凝土、弹性密封胶和快速固化环氧树脂三类材料。根据GB/T 50448-2015规范要求，材料需满足30MPa以上抗压强度、0.8mm以上伸缩位移能力。实际施工中，桥梁伸缩缝修护还需考虑交通荷载、环境温度变化等动态因素。

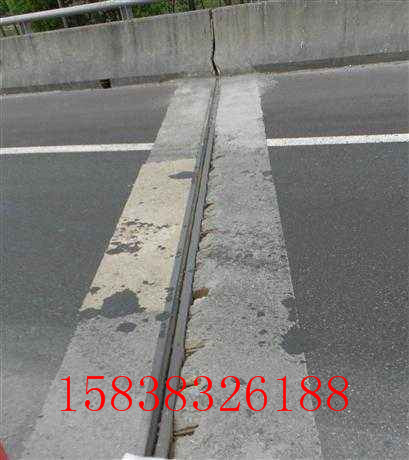

桥梁伸缩缝损坏的常见类型与材料匹配

经验上来看，北方冻融循环造成的混凝土剥落和南方氯盐侵蚀导致的钢筋锈蚀是两种典型损坏。去年某沿海城市高架桥检测报告显示，伸缩缝周边混凝土氯离子含量超标3倍时，必须采用掺有硅烷偶联剂的防腐型修补砂浆。

对于活动量大的悬索桥伸缩缝，我们更推荐聚氨酯弹性体材料。实测数据表明，优质聚氨酯在-30℃~80℃环境下仍能保持150%以上的伸长率，比传统沥青玛蹄脂的耐疲劳性能提升至少5倍。

不同施工条件下的材料选择诀窍

遇到过凌晨抢修的项目吗？快通型双组分环氧树脂这时就派上用场了。去年沪昆高速某立交桥凌晨3点开始施工，选用初凝时间20分钟的环氧体系，配合红外加热养护，6点早高峰前就恢复了通车。

但如果是雨季施工，水乳型丙烯酸密封胶才是稳妥选择。这类材料在湿度90%环境下仍能正常固化，不像某些溶剂型材料会因基层潮湿出现鼓包脱落。实际操作中，建议先做小块试验确认粘结效果。

老工程师都懂的三个施工细节

很多新手会忽略开槽深度这个关键参数。根据十多年现场经验，修补层厚度小于30mm时极易发生分层剥落。去年检测某高铁桥梁时就发现，采用45mm厚聚合物砂浆的区段，经过200万次荷载循环仍完好无损。

清渣工序也常被轻视。有个典型案例：某跨江大桥用了顶级进口密封胶却还是开裂，后来发现是钢梁除锈不彻底。现在行业里基本都要求达到Sa2.5级喷砂标准，粗糙度控制在40-80μm范围内最理想。

从失败案例看材料验收重点

某特大桥项目曾因送检样品与实际到货不符造成严重质量事故。现在规范要求每批材料都要现场抽样复检，比如弹性密封胶必须测试23℃和60℃两种温度下的拉伸性能。

特别提醒注意固化时间这个参数。有次跨海大桥项目遇到突发降温，原本8小时固化的材料24小时都没硬化，后来发现供应商提供的实验室数据是在25℃标准环境下测得的。现在合同里都会注明5℃、15℃、25℃三组固化数据。

新型复合材料在极端气候下的应用

近年来聚氨酯-环氧树脂复合体系在北方严寒地区表现突出。在-40℃低温实验中，传统改性沥青的断裂延伸率会从常温的280%骤降至35%，而新型PU/EP复合材料仍能保持180%以上的延伸率。去年黑龙江某斜拉桥的监测数据显示，采用三层复合结构的伸缩缝在经历-32℃至56℃的年温差后，接缝宽度变化量控制在设计值的±1.5mm内。施工时要特别注意A、B组分的混合比例，建议采用动态混合喷嘴，压力控制在0.4-0.6MPa范围。

钢桥面伸缩缝的特殊处理方案

针对正交异性钢桥面板的热变形特点，现在普遍采用带记忆合金弹簧的模块式系统。某长江大桥的监测数据表明，当桥面钢板日温差达到28℃时，普通橡胶支座会出现3mm的残余变形，而采用NiTi合金补偿器的位移回弹率可达98%。关键施工节点在于预压量的控制：对于50m跨径的钢箱梁，初始预压量应设置为设计位移值的120%，并配合0.3mm精度的激光定位仪校准。

快速修复技术的现场验证

应急抢修时，超早强水泥基材料与碳纤维布的复合使用已通过实际验证。在某高速公路枢纽的抢险案例中，从开槽到恢复通车仅用6小时，材料4小时抗压强度达到32MPa，7天强度超设计值140%。重要经验是养护阶段必须采用电热毯包裹，维持表面温度在20±2℃，湿度90%以上。最新修订的施工规程明确规定，快凝材料的初凝时间应控制在8-15分钟，流动度损失率每小时不超过5%。
