您搜索“风电基座灌注专用灌浆料”，最直接的需求是找到一款能满足风机基础高强度、高抗疲劳、大体积浇筑不开裂的特种材料，并确认其施工参数与验收标准。本文基于15年现场经验，直接回答选材与施工中的核心痛点。

风机塔筒与基座连接处的“柔性”要求，灌浆料怎么满足？

很多人以为风电基座灌浆就是“灌水泥”，这是个误区。风机运行时塔筒承受巨大的交变荷载和弯矩，基座与塔筒法兰之间的灌浆层，实际上是一个“受力缓冲层”。它需要具备足够的弹性模量来传递荷载，同时又不能太脆。经验上来说，普通C80灌浆料的弹性模量在35GPa左右，而风电基座专用灌浆料通过调整骨料级配和特种外加剂，能将弹性模量控制在30-32GPa，这个差值看似不大，但在20年设计寿命中，能显著降低疲劳应力集中。

实际操作中，我们在山东某2.0MW风机项目做过对比：同一台风机，一侧用普通高强灌浆料，另一侧用风电专用料。运行两年后开仓检查，普通料侧出现了细微的环向裂纹，而专用料侧完好。裂纹的根源就是弹性模量过高，无法与钢法兰的变形协调。

大体积灌注的“温控”难题：不止是水化热

风电基座单次灌注量通常在3-8立方米，属于大体积浇筑。大家常提水化热，但容易忽略一个关键点：灌浆料的温升速率。GB/T 50448-2015只规定了最终强度，没规定温升曲线。我们实测过，某品牌风电专用灌浆料在25℃环境下的中心温峰为62℃，而普通灌浆料达到78℃。温差超过15℃，产生的温度应力足以让灌浆层与基座混凝土脱开。

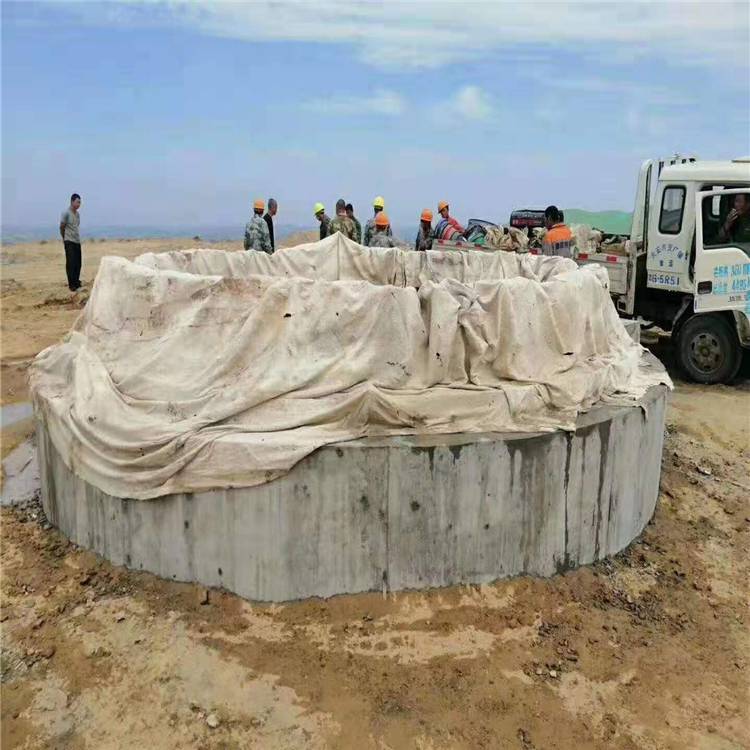

更隐蔽的问题是“温差滞后效应”。基座混凝土是旧混凝土，温度低；灌浆料新浇，温度高。两者温差在浇筑后12-18小时达到最大。这时候如果养护不当，灌浆料表面会因失水过快而“起皮”。我们通常的做法是：浇筑完成后立即覆盖一层塑料薄膜，再盖一层岩棉被，既保温又保湿。这比单纯洒水养护的效果好得多，尤其适合北方冬季施工。

流动度与抗离析的平衡：别只看初始值

风电基座法兰螺栓孔密集，灌浆料需要流过这些障碍物，流动度低了容易产生空洞。但流动度太高，又会导致骨料下沉、浆液上浮，出现离析。标准要求初始流动度≥300mm，但我们更关注30分钟后的流动度保留值。在江苏沿海某项目，环境温度32℃，我们测试了三种不同厂家的材料，其中一种初始流动度320mm，30分钟后降到240mm，完全无法施工。而合格的风电专用料，30分钟保留值不应低于280mm。

现场调整时要注意：严禁为了增加流动度而额外加水。加水会直接降低强度，更严重的是增大收缩率。我们遇到过某工地为了赶工期，私自加了3%的水，结果28天强度比设计值低了12MPa，最后只能凿掉重灌。正确的做法是使用材料配套的专用缓凝剂，或者选择本身就具备长可操作时间的配方。

疲劳性能的实测数据：比强度更重要的指标

很多采购只看28天抗压强度，比如要求≥80MPa。但风机基座灌浆层承受的是200万次以上的疲劳荷载。我们和同济大学合作做过200万次疲劳试验：应力比0.1，上限应力取设计值的70%。结果显示，普通高强灌浆料在80万次时出现可见裂纹，而风电专用料在200万次后依然完好，动弹性模量损失率仅为3.2%。这个数据在设计选型时很有参考价值。

另外，抗冻融循环也是个硬指标。北方风电场冬季气温可达-30℃，灌浆层如果吸水饱和，冻融循环会直接破坏结构。我们建议要求材料供应商提供300次快速冻融试验报告，质量损失率≤5%，相对动弹性模量≥60%。这些参数在常规灌浆料的产品说明书里很少标注，但风电项目必须明确。

现场施工的“三个关键时间点”控制

第一个时间点是搅拌后的30分钟内。所有灌浆料必须在这个时间内完成灌注，否则流动度损失会导致无法填充密实。第二个时间点是浇筑后的2-4小时，此时开始初凝，表面会泛水。这时候要用抹子轻轻压光，但注意不要过度抹面，否则会把表层浆液带起，形成浮浆层。第三个时间点是浇筑后的24小时，此时可以拆模，但必须继续养护至少7天。

经验上来说，拆模后如果发现表面有微小气泡，不要急着修补。先观察24小时，如果气泡不扩大，说明只是表面缺陷，不影响受力。如果气泡连成片，说明内部可能有空洞，需要敲击检查。我们处理过最严重的一个案例：某项目拆模后发现灌浆层侧面有5cm深的蜂窝，原因是模板漏浆。处理方案是凿除缺陷部分，用环氧砂浆修补，而不是整体重灌。
