搜索“冬季早高强灌浆料”的同行，多半是遇到了设备安装赶工期或低温环境下的灌浆难题。您最关心的不是产品说明书上的罗列参数，而是这材料在零下温度到底能不能保证早期强度、怎么施工才不会开裂、以及验收时依据哪本标准。下面我从材料选型和现场实操两个角度，把冬季早高强灌浆料的关键问题说透。

冬季低温环境下，强度增长的真实数据

很多厂家宣传“-10℃可施工”，但实际工程中，温度越低，水化反应越慢，早期强度损失越大。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》对早强型灌浆料的要求，在标准养护条件下（20℃），1d抗压强度应≥20MPa，3d≥30MPa，28d≥55MPa。但在冬季施工现场，如果环境温度在-5℃到0℃之间，实测1d强度往往只有标准养护的50%-60%。

以我参与过的东北某电厂汽轮机基础二次灌浆为例，当时环境温度-8℃，我们选用的早高强灌浆料配合专用防冻组分，1d强度实测达到12.5MPa，3d达到24.8MPa，7d达到38.2MPa，28d达到58.6MPa。这个数据说明，冬季施工必须考虑温度对早期强度的折减，不能直接套用标养数据。实际操作中，建议在-5℃以下施工时，将养护龄期按温度系数进行折算，或者采用加热养护措施。

微膨胀性能在冬季灌浆中的关键作用

冬季温差大，灌浆层与设备基础的热胀冷缩不一致，容易产生收缩裂缝。早高强灌浆料的微膨胀特性，就是用来抵消这种收缩应力的。按照GB/T 50448-2015规定，水泥基灌浆材料的竖向膨胀率应在0.02%-0.50%之间。冬季施工时，这个指标要特别注意控制在0.10%-0.30%之间，膨胀率太低起不到补偿收缩作用，太高则可能顶起设备底座。

经验上来说，在-10℃环境下施工，灌浆料的膨胀率会因低温而延迟发展。我们曾在某重型机床安装项目中实测，标准养护24h膨胀率达到0.15%，但在-5℃养护24h只有0.08%，直到72h后才达到0.18%。所以冬季施工时，建议延长模板拆除时间至48h以上，让膨胀充分完成后再拆模，否则容易在拆模后出现收缩裂缝。

自流性与抗离析的平衡，冬季施工的实操要点

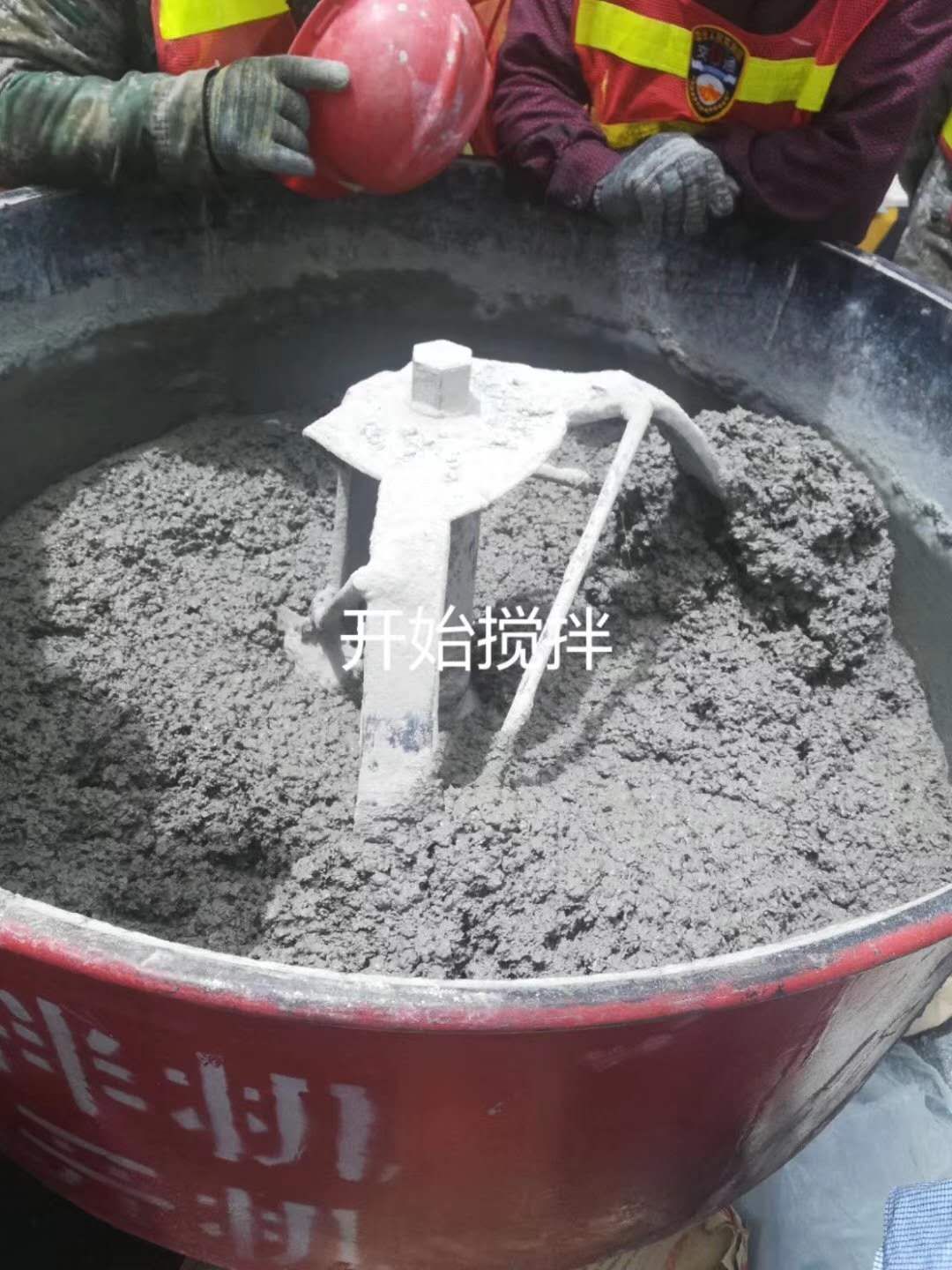

早高强灌浆料的自流性要求流动度≥270mm（按GB/T 50448-2015跳桌法测试），这样才能保证设备底座下所有间隙都能填实。但冬季低温会使浆料粘度增大，流动度下降。有些现场为了改善流动性就多加水，结果导致离析、强度下降。实际施工中，如果环境温度低于5℃，建议采用温水拌合（水温30-40℃），同时将灌浆料在室内预存24h以上，使材料温度回升到10℃以上。

以某化工厂压缩机基础灌浆为例，当时环境温度-12℃，我们采用40℃温水拌合，拌合物温度控制在15℃左右，流动度实测280mm，未出现离析。如果现场不具备加热条件，可以选择冬季专用型早高强灌浆料，这类产品配方中增加了低温流化组分，在-5℃环境下仍能保持270mm以上的流动度。

抗冻融与耐久性，冬季施工后的长期表现

冬季施工的灌浆层，如果养护不到位，很容易在后续冻融循环中损坏。GB/T 50448-2015要求灌浆材料经50次冻融循环后，强度损失率应≤5%。但实际工程中，冬季灌浆层往往在早期强度不足时就遭遇冻融，导致表面起皮、剥落。

我建议冬季施工的灌浆层，在强度达到设计值的70%以上（通常需要7d左右）之前，必须做好保温保湿养护。可以采用覆盖岩棉被、电热毯或蒸汽养护的方式，保证灌浆层温度不低于5℃。以某桥梁支座灌浆为例，冬季施工后我们连续养护7d，每天测温记录显示灌浆层温度保持在8-12℃，28d强度达到62MPa，后续经过两个冬季冻融循环未出现任何裂纹。

施工验收依据与常见问题处理

冬季早高强灌浆料的验收，主要依据GB/T 50448-2015和GB 50204-2015《混凝土结构工程施工质量验收规范》。现场应重点检测三个指标：流动度（≥270mm）、竖向膨胀率（0.02%-0.50%）和抗压强度（按设计龄期）。需要注意的是，冬季施工的试块必须与现场同条件养护，不能采用标准养护试块代替，否则验收结果没有参考意义。

常见问题处理：如果出现灌浆层表面裂纹，首先要检查是否因养护温度不足导致早期冻胀；如果裂纹宽度小于0.2mm且不贯通，可以采用环氧树脂灌缝处理；如果裂纹宽度大于0.5mm或贯通，必须凿除重做。实际操作中，我遇到过某设备底座灌浆后3d就出现网状裂纹，排查原因是夜间温度骤降至-15℃，而保温措施只覆盖了岩棉被未加电热，导致表层受冻。后来凿除后重新灌浆，增加电热毯+岩棉被双层保温，养护7d后未再出现裂纹。
