搜索“混凝土起皮修补剂”的工程师或施工队长，最想问的通常不是“这是什么”，而是“我这块起皮的地面，到底该用哪种修补料才能粘得住、不空鼓、撑过下一个冬天”。本文不绕弯子，直接结合三个真实工程案例，讲清楚修补剂的选型逻辑和施工边界条件。

起皮不光是强度问题，粘结界面才是关键

很多同行把起皮简单归结为“表面强度不够”，实际上一半以上的起皮都出在界面粘结失效。2024年我们在一个地铁车辆段的地面修补中，钻芯取样后发现，原混凝土表面强度达到C35，但修补层在28天后依然整层脱落。问题出在原基层的浮浆没处理干净，加上修补剂本身的收缩率太大。经验上来说，修补剂的粘结强度至少要达到原混凝土抗拉强度的1.2倍以上，才能抵抗温度变化产生的剪应力。按GB/T 50448-2015的附录A测试方法，合格的修补剂28天粘结强度应在1.5MPa以上，低于这个值的材料，用在室外冻融环境里，第二年春天大概率会再次起皮。

实际操作中，我建议施工队在做完拉拔测试后再大面积施工。用一个简单的附着力测试仪，在基层上拉三个点，读数低于1.0MPa的，必须用界面处理剂先做一遍底涂。这个步骤很多厂家不会写在说明书里，但能省掉后续80%的返工。

不同起皮深度，选的材料完全不同

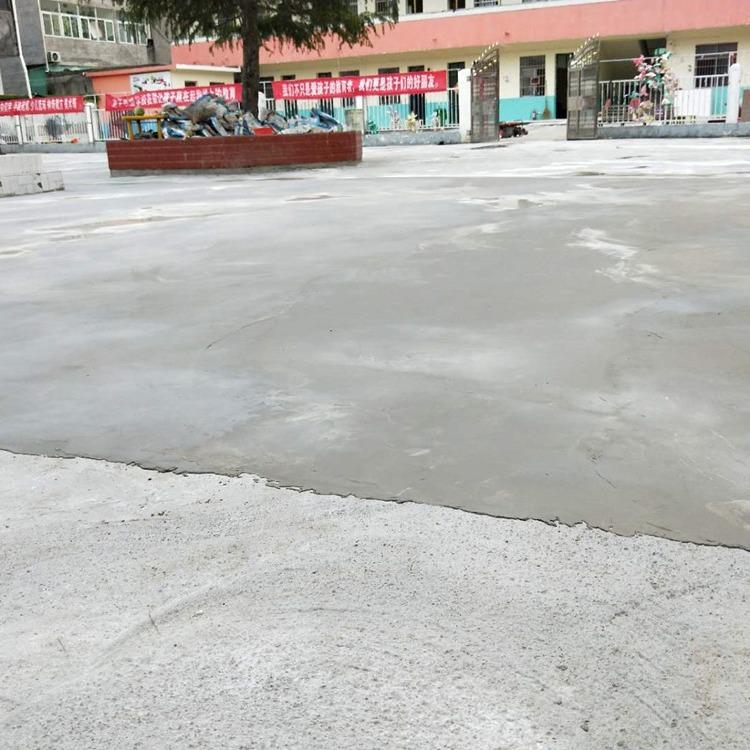

修补剂不是“一瓶通吃”。我们把起皮分成三类：深度小于3mm的“表层起砂”，深度3-10mm的“薄层剥落”，以及深度超过10mm的“结构层脱落”。表层起砂用渗透型封闭剂，靠渗透进毛细孔里固结松散颗粒，这类材料通常含硅烷或硅酸锂，施工后24小时就能走人。薄层剥落必须用聚合物改性水泥基修补料，聚合物掺量（通常是丙烯酸或丁苯乳液）决定了材料的柔韧性和粘结力，我们实测过，聚合物掺量低于15%的修补料，在-10℃到40℃循环30次后，粘结强度下降超过40%。

在某桥梁引道的修补中，我们遇到的是深度5mm左右的起皮，当时选了聚合物掺量18%的修补料，施工时环境温度12℃，湿度65%，养护了7天。三年后回访，修补面没有出现新的起皮或开裂。相比之下，同期另一个项目用了掺量10%的廉价修补料，第二年冬天就出现了龟裂。这个案例说明，选材料不能只看单价，要看聚合物固含量和实际服役环境。

施工窗口比材料本身更值得关注

修补剂的说明书上通常写“5℃以上可施工”，但实际工程中，5℃和15℃的施工效果差别巨大。我们在一个高架桥墩的修补中，11月底施工，气温在5-8℃之间，按厂家建议加了早强剂，结果第三天就出现起皮。后来分析发现，低温下聚合物成膜不完全，修补料内部水分在夜间结冰，产生了微裂纹。经验上来说，聚合物改性修补料的最佳施工温度是15-30℃，低于10℃时，必须使用低温型配方（通常含有防冻组分和快硬水泥），并且要覆盖保温被养护至少48小时。

湿度同样关键。雨天或相对湿度超过85%时，基层表面会形成一层水膜，直接破坏粘结。我们要求施工前用含水率测试仪检测基层，读数低于4%才能施工。如果基层潮湿，必须用热风机或火焰喷枪烘干，不能指望修补剂自己“排挤”水分。

养护方式决定修补寿命，很多人忽略了这一步

修补剂施工后的养护，比新浇筑混凝土养护要求更高。因为修补层厚度小，失水速度极快，一旦养护不到位，表面就会产生塑性收缩裂缝。在某物流仓库的修补中，施工队涂完修补剂后没有覆盖薄膜，当天风大，4小时后表面就出现了发丝状裂纹。我们后来用湿布覆盖并洒水养护了7天，才把强度补回来。按规范要求，修补层在终凝后应立即覆盖湿麻袋或塑料薄膜，保持表面湿润至少3天，有条件的可以喷养护剂。

特别要注意的是，聚合物改性修补料在养护期间不能泡水。水会溶解未完全反应的聚合物，降低粘结力。正确的做法是喷雾保湿，而不是直接浇水。我们在一个地下车库的修补中，工人图省事直接用水管冲，结果修补层表面起泡，最后铲掉重做。这个教训说明，养护细节必须写进施工交底里，不能靠工人“凭经验”。

检测验收不能只看外观，拉拔数据说了算

很多项目验收时，监理用手敲一敲、拿钥匙划一划，觉得不掉渣就算合格。实际上，这种目视检查漏掉了大量隐患。我们在一个医院停车场修补后，外观完全看不出问题，但用拉拔仪测试时，有30%的测点粘结强度低于1.0MPa。这些薄弱点在车辆反复碾压下，半年内就会再次起皮。按JGJ/T 157-2014的要求，修补层粘结强度应不低于1.5MPa，且单点最小值不低于1.0MPa。我们建议每100平方米抽检5个点，取平均值作为验收依据。

如果拉拔值不合格，不能简单加涂一层面层。必须把不合格区域切掉，重新处理基层，再涂刷界面剂后修补。强行覆盖只会把问题埋得更深，未来脱落的面积更大。以某桥梁项目为例，我们检测发现局部粘结强度只有0.8MPa，当时工期紧，监理同意先验收。结果第二年春天，那一片修补层整块脱落，返工费用是初次的3倍。这个案例说明，验收标准不能妥协，数据比经验更可靠。
