水灰比0.28时，配制1立方米压浆料需要水泥约1417kg、压浆剂约158kg、水约425kg，总容重约2000kg/m³。这是预应力孔道压浆中最常用的配比之一，直接决定了浆体的流动度和最终强度。

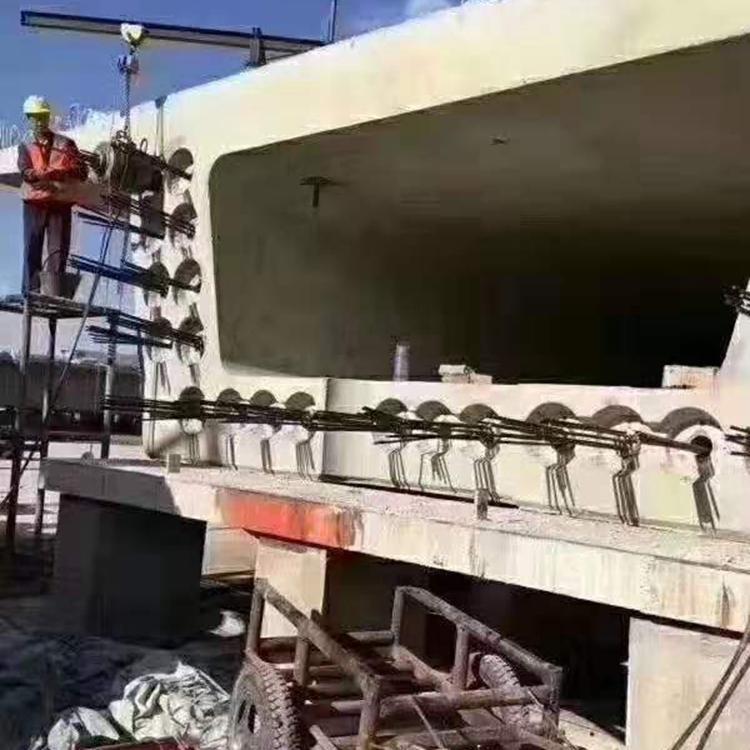

0.28水灰比在实际施工中怎么配比

现场配制时，按质量法计算最准。以1立方米压浆料总质量2000kg为基准，水灰比0.28意味着水和胶凝材料的比例是0.28:1。胶凝材料总量为2000÷1.28≈1562.5kg，其中水泥占90%（约1406kg），压浆剂占10%（约156kg），水为1562.5×0.28≈437.5kg。

实际操作中，我建议用电子秤称量，不要用体积法。2018年我在江苏某跨江大桥的南引桥施工时，工人图省事用桶量水，结果水灰比偏差到0.31，浆体泌水率超标，最后返工了4个孔道，教训很深刻。

流动度控制比配比数字更重要

水灰比0.28只是理论值，真正决定施工质量的是浆体流动度。按GB/T 50448-2015要求，预应力孔道压浆料的初始流动度应在18±4秒（流锥法，1725±5ml），30分钟后流动度不大于30秒。

温度对流动度影响很大。夏季35℃以上时，同样的0.28水灰比，流动度可能只有12秒，浆体偏稀，容易离析；冬季5℃以下时，流动度可能超过25秒，泵送困难。经验上来说，夏季需适当增加减水组分用量，冬季则要减少，保持流动度在18-22秒之间最稳妥。

0.28水灰比对应的强度指标

标准养护28天后，0.28水灰比的压浆料抗压强度通常能达到50-60MPa，满足JTG/T J22-2008中≥40MPa的要求。但要注意，这个强度是在标准温湿度（20±2℃，RH≥95%）下测的，现场实际强度会受养护条件影响。

以我经历过的广西某隧道工程为例，冬季施工时孔道内温度只有8℃，28天强度只达到设计值的75%。后来我们改用热水拌合（水温不超过40℃），并在孔道外壁包裹保温毡，7天后强度就达标了。所以现场一定要做同条件养护试块，不能只看标准养护数据。

水灰比偏差带来的常见问题

水灰比大于0.30时，浆体泌水率会超过3%，导致孔道顶部出现水囊，预应力筋锈蚀风险大增。水灰比小于0.26时，浆体太稠，泵送压力超过1.0MPa，容易堵管，而且浆体与孔道壁的粘结力下降。

2019年浙江某高速项目，监理发现压浆料流动度只有14秒（偏稀），一查是施工队把水灰比调到了0.32。我们立即停止压浆，要求重新校准计量设备，并将已压浆的3个孔道进行超声波检测，确认无空洞后才允许继续施工。这事说明，水灰比偏差超过±0.02就要立即调整。

现场快速检测水灰比的方法

除了用流动度指标间接控制，还可以用密度法快速复核。水灰比0.28的浆体，实测密度应在1.95-2.05g/cm³之间。用一个1000ml量筒，称量满筒浆体的质量，如果低于1950g，说明水加多了，需要补加水泥和压浆剂。

更直接的方法是做标准稠度用水量试验。取现场使用的压浆剂和水泥，按实际配比拌合，用维卡仪测凝结时间。如果初凝时间小于4小时或大于8小时，说明水灰比或外加剂掺量有问题。这个试验虽然费点时间，但能提前发现问题，比等28天强度报告出来再返工划算得多。
