搜索“聚合物灌浆料”的工程师或施工队长，最直接的需求是：在设备基础、桥梁支座或结构加固中，找到一种能快速固化、高粘结力且不收缩的灌浆材料。他们关心的是怎么选对型号、怎么保证施工后不空鼓、以及实际强度能否达到设计值。下面我结合15年现场经验，把这类材料的关键点拆开讲透。

聚合物灌浆料和普通水泥基灌浆料到底差在哪

很多采购人员只看价格，把聚合物灌浆料当成普通料来用，这是第一个坑。普通水泥基灌浆料靠的是水泥水化反应，28天强度才能稳定，而且干缩率通常在0.1%以上，灌浆层厚度超过50mm时很容易出现收缩裂缝。聚合物灌浆料则是在水泥基体里掺入了丙烯酸酯或环氧类聚合物乳液，这些聚合物颗粒在水泥水化时会形成连续的有机膜，把骨料和水泥石牢牢粘在一起。

从实测数据看，聚合物改性后的灌浆料，1天抗压强度能达到20MPa以上，28天能到60MPa以上，而且干缩率能控制在0.02%以内。在某高铁桥梁支座灌浆项目中，我们用了聚合物灌浆料，养护3天就达到了设计强度的90%，比普通料节省了7天工期。关键区别在于：聚合物灌浆料能适应更薄的灌浆层（5mm-30mm），而普通料在这个厚度下容易失水开裂。

选型时最容易忽略的两个参数：流动度和粘结强度

施工队长拿到设计图纸，往往只盯着抗压强度，比如要求C60，就买强度60MPa的料。但在实际支模灌浆时，如果流动度不够，浆料根本流不到钢筋密集区，强度再高也是空鼓。按照GB/T 50448-2015的要求，用于设备基础的灌浆料，初始流动度要≥300mm，30分钟后流动度损失不能超过50mm。聚合物灌浆料因为乳液的润滑作用，初始流动度能做到350mm以上，而且保塑时间比普通料长20分钟。

粘结强度是另一个被忽视的指标。在旧混凝土修补加固中，如果新老界面粘结强度低于1.5MPa，受力后必然脱层。我参与过的一个化工厂设备基础加固，原设计用普通灌浆料，拉拔试验只达到0.8MPa。后来换成聚合物灌浆料，界面涂刷了配套界面剂，7天粘结强度达到2.2MPa，两年后复查依然完好。经验上来说，选型时一定要看产品报告里的“潮湿基层粘结强度”，这个值低于1.0MPa的料，用在加固项目上风险很大。

现场施工的三个关键控制点，很多技术交底没讲透

第一个是基层处理。聚合物灌浆料对基层含水率很敏感，很多工人直接用水冲一下就开始灌。正确做法是：用高压水枪冲洗后，让基层处于“饱和面干”状态，也就是表面没有明水，但内部是湿润的。如果基层太干，聚合物乳液里的水分会被基层吸走，导致界面处聚合物成膜不完整，粘结力下降30%以上。在某地铁轨道板灌浆中，我们专门测了基层含水率，控制在6%-8%之间，效果最好。

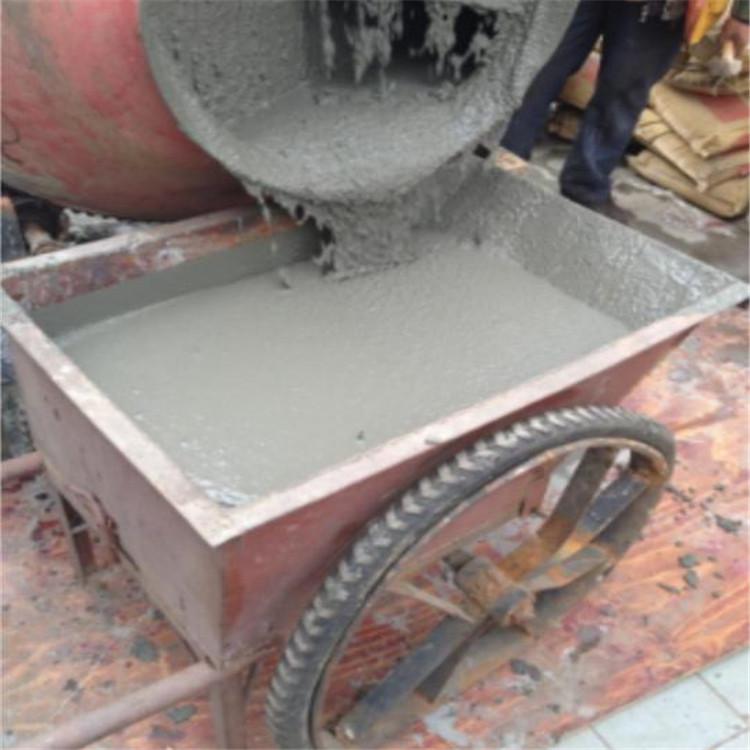

第二个是搅拌时间。聚合物灌浆料不能像普通砂浆那样随便搅几下。用强制式搅拌机，先加骨料和粉料干拌30秒，再加聚合物乳液和水，湿拌2-3分钟，总搅拌时间控制在4分钟以内。搅拌时间超过5分钟，聚合物乳液会破乳，浆料出现分层，上部浮浆强度只有下部的60%。我在现场见过工人用冲击钻改装搅拌器，转速太快导致乳液破乳，最后灌浆层表面起皮，只能返工。

第三个是养护温度。聚合物灌浆料的成膜温度要求在5℃以上，低于这个温度，聚合物颗粒无法融合成连续膜。冬季施工时，如果环境温度在0℃左右，必须用温水（30℃-40℃）拌合，并且灌浆后覆盖保温被。某北方电厂汽轮机基础灌浆，11月份施工，气温降到-2℃，我们用了热水拌合并搭设暖棚，养护3天后强度达到35MPa，而旁边另一组未保温的试块只达到18MPa。

实测数据告诉你：不同养护方式对最终强度的影响有多大

我们在实验室做过一组对比试验：同样配方的聚合物灌浆料，分三组养护。第一组标准养护（20℃、95%湿度），第二组自然养护（25℃、60%湿度），第三组洒水养护（每天洒水3次）。结果28天抗压强度分别是：62.3MPa、48.7MPa、56.1MPa。自然养护的强度损失了22%，原因就是表面失水过快，聚合物膜没有完全固化。而洒水养护虽然强度比标准养护低，但比自然养护高了15%。

实际操作中，我建议施工后前3天用湿麻袋覆盖，每天洒水2-3次，保持湿润。3天后撤掉麻袋，继续自然养护到7天。7天强度一般能达到28天强度的80%以上，这时就可以进行后续工序了。有个项目为了抢工期，灌浆后24小时就上设备，结果设备振动导致灌浆层出现微裂缝。所以再急也要保证48小时静置期，这是聚合物成膜和水泥水化的关键窗口期。

聚合物灌浆料在维修加固中的特殊应用：薄层修补

很多工程师不知道，聚合物灌浆料最适合的场景其实是薄层修补，厚度5mm-20mm。普通水泥砂浆在这个厚度下，因为收缩大、粘结差，一个月内必然空鼓。聚合物灌浆料因为掺了乳液，能形成柔性过渡层，抵消收缩应力。在某机场跑道修补中，我们用了聚合物灌浆料，厚度只有8mm，修补后一年半，经过上百次起降冲击，没有出现任何脱层或开裂。

修补时要注意分层施工。如果一次抹压超过20mm，聚合物浆料内部水分蒸发慢，容易产生气泡。正确做法是：第一层抹压5-8mm，用刮刀压实，等表面收干（大约30分钟）后再抹第二层。每层之间不需要拉毛，因为聚合物浆料自身有很好的层间粘结力，实测粘结强度能达到1.8MPa以上。对于裂缝修补，可以用注射法，把聚合物浆料灌入裂缝，压力控制在0.2-0.4MPa，灌满后表面用刮刀抹平即可。
