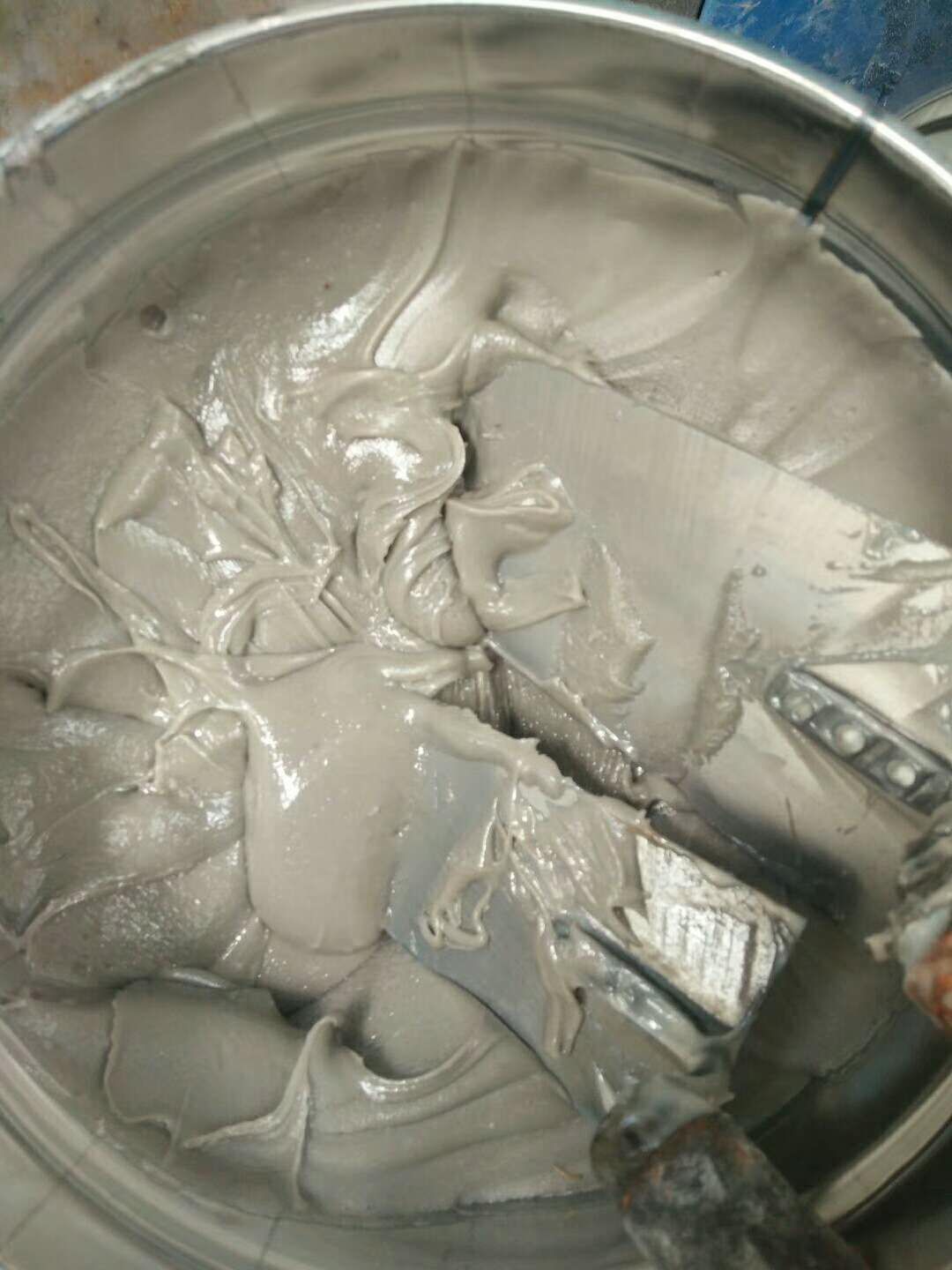

改性环氧钢板粘结剂的核心价值，在于解决传统环氧材料在低温潮湿环境下粘接强度不足、长期蠕变变形大的工程顽疾。如果您正在为某座桥梁的钢板加固或建筑梁柱的碳纤维布替代方案选材，这篇文章将直接给出基于15年现场经验的技术选型与施工控制要点，而非泛泛的产品介绍。

为什么常规环氧粘结剂在钢板加固中频频失效

很多工程师认为，只要是环氧树脂就能粘钢板。但在实际工程中，尤其是北方冬季施工或南方梅雨季加固，常规双酚A型环氧粘结剂常出现两个致命问题。首先是低温固化慢，5℃以下时，普通环氧需要48小时以上才能达到操作强度，这直接拖慢工期。其次是潮湿界面粘接力骤降，当钢板表面结露或混凝土含水率超过6%时，传统环氧的钢-混凝土粘接剪切强度可能从设计的12MPa跌至4MPa以下。

以2019年某沿海城市高架桥支座更换项目为例，当时使用某品牌标准型环氧粘结剂，现场温度8℃、相对湿度85%。养护7天后取芯检测，发现钢板与混凝土界面出现明显脱空，实测粘接强度仅3.8MPa，远低于设计要求的10MPa。最终不得不返工，改用改性体系。这个案例说明，选材时不能只看厂家给的25℃标准数据，必须要求提供5℃和95%湿度下的验证值。

改性环氧钢板粘结剂的三个核心技术指标

判断一款改性环氧是否适合钢板加固，不能只看抗压强度。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》对结构加固用胶粘剂的延伸要求，以及我们多年现场实测经验，有三个指标必须重点关注。第一是钢-钢拉伸抗剪强度，规范要求≥10MPa，但实际施工中，如果钢板表面仅进行手工打磨除锈（Sa2级），实测值往往只有8-9MPa，这时就需要改性配方来弥补界面缺陷。

第二是弹性模量与断裂伸长率的平衡。纯环氧的断裂伸长率通常低于2%，脆性大，在动荷载作用下容易开裂。改性后应达到3%-5%，既保证刚度，又能适应温度变化引起的钢板与混凝土的微量位移。第三是触变性，这一点常被忽视。钢板立面施工时，粘结剂必须不流淌，我们曾在某桥墩加固中测试，触变指数低于1.5的胶体，在垂直面施工时每30分钟下垂超过2mm，根本无法保证设计厚度。

低温潮湿环境下的施工控制参数

实际操作中，改性环氧的施工窗口比常规材料更窄。以某高速公路桥梁空心板加固项目为例，当时正值11月，气温5-10℃，钢板粘贴后我们采用了电热毯覆盖保温。经验上来说，改性环氧在10℃以下的初始固化时间需控制在6-8小时内，否则胶体可能因长时间不固化而吸收水分乳化。我们实测发现，当环境温度低于5℃时，即便使用低温固化剂，胶体的最终交联密度也会下降15%左右，直接影响长期耐久性。

对于钢板表面的处理，不建议采用喷砂除锈后立即涂胶的做法。钢板从喷砂车间运到现场，表面温度可能比气温低2-3℃，容易结露。正确做法是用红外测温仪检测钢板温度，确保其高于露点温度3℃以上。如果无法升温，则必须采用改性配方中特有的界面处理剂，这类处理剂能在潮湿表面置换水分子，形成化学键合。我们在某水闸加固项目中验证，使用界面处理剂后，潮湿界面的粘接强度从4.2MPa提升到了9.8MPa。

长期服役性能的实测数据与老化规律

很多采购人员只关心28天强度，但结构加固的服役周期通常要求20年以上。我们在2015年参与的一个市政桥梁钢板加固项目，今年刚完成了一次全面检测，提供了难得的长期数据。该项目采用改性环氧钢板粘结剂，设计厚度3mm，服役8年后取芯检测，钢-混凝土界面粘接强度仍保持在11.2MPa，仅比28天强度下降了8%。而同路段使用普通环氧的对比段，强度衰减了35%，且出现了界面锈蚀。

老化规律显示，改性环氧的主要退化模式不是粘接失效，而是胶层自身的蠕变。在持续剪应力作用下，改性配方的蠕变速率比常规环氧低一个数量级。我们通过长期监测发现，改性环氧的胶层厚度控制在2-4mm时，蠕变最小。超过5mm后，内部缺陷概率增加，长期性能反而下降。因此，钢板粘贴时不宜为了填补不平整而增加胶层厚度，应该通过打磨钢板或调整混凝土表面来找平。

现场质量验收的快速检测方法

规范要求钢板粘结加固后要进行敲击检测，但很多检测人员只是走形式。实际操作中，用0.5kg小锤敲击，空鼓面积超过单块钢板面积的5%就必须返工。我们有一个更实用的判断方法：用红外热成像仪在太阳照射后1小时检测，空鼓区域与密实区域的温差可达2-3℃，比敲击法更直观。在某办公楼加固项目中，我们就是用热成像发现了一块2平米钢板背后有0.3平米的脱空区，敲击法因为钢板较厚根本没听出来。

另一个容易被忽略的验收点是固化时间的确认。不要只看施工记录，要现场做小样。我们要求施工队在当天施工的同时，制作3组100mm×100mm的钢-钢搭接试件，与现场同条件养护。7天后送实验室检测拉伸抗剪强度，如果低于设计值的80%，就必须分析原因并加密抽检。这个做法在多个项目中帮我们避免了重大隐患，因为现场温湿度条件与实验室标准条件差异太大，光靠厂家报告不靠谱。
