您搜索C80二次灌浆料，最关心的通常是：这种超高强度材料能否在关键设备安装中替代常规灌浆料，以及如何确保其流动性不因高强度而牺牲。答案是可行的，但必须严格遵循特定骨料级配和施工温控，否则极易出现强度达标但界面脱空的质量事故。

C80二次灌浆料到底解决什么问题

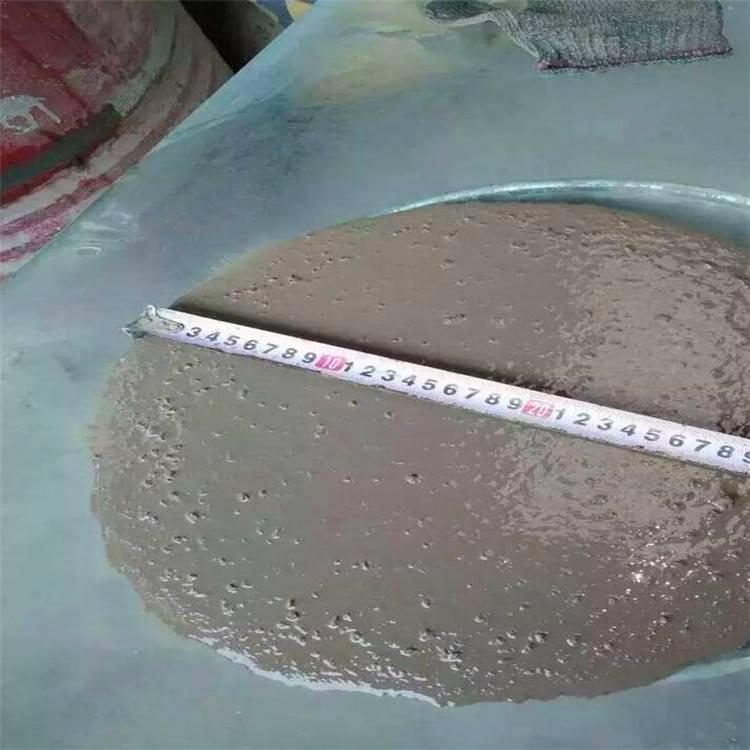

常规灌浆料强度标号多在C40到C60之间，用于一般设备基础或钢结构柱脚。但在重载设备、大跨度桥梁支座或精密机床安装中，设计院要求C80甚至C100，核心是为了减小灌浆层厚度、提升长期抗疲劳性能。经验上来说，C80灌浆料并非单纯提高水泥用量，而是通过优化骨料最大粒径（控制在4.75mm以下）和添加特种矿物掺合料，在保证流动度≥270mm的同时实现80MPa以上抗压强度。某电厂汽轮机基座项目中，我们曾用C80灌浆料替代原设计的C60方案，灌浆层厚度从80mm减至40mm，设备安装精度明显提升。

配合比设计的三个关键控制点

第一个控制点是水胶比。C80灌浆料的水胶比通常控制在0.28-0.32之间，低于这个范围会导致流动度不足，高于则强度无法保证。实际操作中，我们采用聚羧酸系减水剂，掺量根据骨料吸水率动态调整，一般在胶凝材料质量的1.2%-1.8%。第二个控制点是骨料级配。必须使用连续级配的石英砂，细度模数在2.6-2.9之间，细粉含量不超过3%。某桥梁支座灌浆项目中，因骨料含泥量超标0.5%，导致28天强度只有72MPa，最终返工处理。第三个控制点是膨胀率。C80灌浆料的竖向膨胀率应控制在0.02%-0.05%之间，过高会顶坏设备底座，过低则无法补偿收缩。我们通过调整铝粉掺量来实现精确控制，每立方米胶凝材料中铝粉用量约0.8-1.2克。

施工中容易踩的三个坑

第一个坑是温度敏感性问题。C80灌浆料因胶凝材料用量大（通常550-600kg/m³），水化热集中释放。在夏季施工时，如果环境温度超过35℃，灌浆层内部温度可达70℃以上，导致早期热裂缝。我们的做法是在拌合水中加冰屑，控制出机温度不超过25℃，并在灌浆后立即覆盖湿麻袋养护。第二个坑是流动度经时损失。高强度灌浆料的流动度保持时间通常只有30-45分钟，远低于普通灌浆料。某钢厂轧机基础施工时，因运输距离超过20分钟，到场后流动度已降至220mm，不得不现场补加减水剂。建议在搅拌站或现场提前做流动度经时损失试验，确定可操作时间。第三个坑是界面处理。C80灌浆料与旧混凝土或钢板的粘结强度要求不低于2.5MPa，但实际施工中常因基层未充分润湿导致界面脱空。规范要求基层浸水不少于24小时，且表面无明水。我们在某风电基础灌浆中，采用高压水枪冲洗后，再用压缩空气吹除积水，效果明显优于传统洒水湿润。

养护方式对最终强度的影响有多大

养护是C80灌浆料最容易忽视的环节。按GB/T 50448-2015要求，灌浆后2小时内开始养护，但实际操作中，很多项目只覆盖塑料膜，忽略了早期保湿。我们做过对比试验：标准养护（20℃±2℃，相对湿度≥95%）的试件28天强度为85.6MPa；而同条件自然养护（室外温度28-32℃，仅覆盖塑料膜）的试件只有76.3MPa，降低了11%。更严重的是，自然养护的试件表面出现明显干缩裂缝。经验上来说，C80灌浆料在终凝前（约2-4小时）必须进行二次压光，消除塑性收缩裂缝，然后立即覆盖湿麻袋并浇水，保持湿润养护不少于7天。对于大体积灌浆，还需在灌浆层内预埋测温元件，控制内外温差不超过25℃。某核电站设备灌浆中，我们采用循环水冷却管配合保温覆盖，成功将温差控制在15℃以内，避免了温度裂缝。

验收时别只看强度报告

很多项目验收只查28天抗压强度，但C80灌浆料的关键指标还有流动度、膨胀率和粘结强度。按GB/T 50448-2015，流动度应在30分钟内保持≥260mm，但实际现场常出现流动度合格但灌浆不密实的情况。我们的经验是，验收时必须做现场试块，且试块尺寸应采用100mm×100mm×100mm而非标准150mm立方体，因为高强度灌浆料用小试块更能反映真实强度。另外，膨胀率检测应在灌浆后24小时进行，用千分表测量竖向位移，合格标准为0.02%-0.05%。某石化项目曾出现28天强度达到82MPa，但半年后设备底座出现沉降，经查是灌浆料收缩率超标，导致界面脱空。因此，建议在合同中增加长期稳定性指标，如60天干缩率不大于0.03%。
