混凝土路面出现裂缝或坑槽后，选对修补材料是保证交通快速恢复的关键。根据15年现场经验，混凝土路面快速修补材料的核心在于匹配病害类型与施工窗口——不是所有材料都适合抢修，选错了反而导致二次破损。本文直接解答工程师最关心的：哪种材料在什么条件下能实现2小时通车。

材料选型先看病害类型，别被“快硬”两个字带偏

很多同行一听到“快速修补”，第一反应就是硫铝酸盐水泥。但在2023年某省道维修项目中，我们用硫铝酸盐水泥修补深层坑槽，不到三个月就出现了收缩裂缝。原因很简单：硫铝酸盐水泥水化热集中释放，在厚度超过8厘米的修补层中，温差应力导致粘结面脱开。实际操作中，混凝土路面快速修补材料必须按病害分类——浅层（<5cm）选聚合物改性砂浆，深层（>8cm）用快硬高强混凝土，裂缝则用低粘度环氧树脂灌浆。这里有个实测数据：聚合物砂浆在5-25℃环境下，2小时抗压强度能达到25MPa，但低于5℃时强度发展会延迟3倍以上。

另一个常被忽略的点是基层含水率。某机场跑道抢修时，我们检测到基层含水率超过6%，直接用了快硬水泥基材料，结果界面粘结强度只有0.3MPa（标准要求≥1.0MPa）。后来改用界面剂处理后再施工，粘结强度才达标。所以选材前，先做基层含水率测试——这个步骤能避免80%的修补失败。

施工窗口期不是固定值，温湿度决定材料表现

以某桥梁伸缩缝修补为例，当时环境温度32℃，湿度40%，按材料说明书推荐的水灰比0.28搅拌，结果坍落度损失太快，15分钟就干硬了。经验上来说，夏季施工时水灰比需要上调0.02-0.03，同时加入缓凝型减水剂。我们记录过一组对比数据：在35℃环境下，未调整配比的材料初凝时间仅8分钟，调整后延长至22分钟，完全满足摊铺压实时间要求。这个细节在大多数产品手册里不会写，但直接决定修补成败。

冬季施工则是另一回事。2022年某北方城市道路抢修，环境温度-5℃，我们采用温水（40℃）拌合，并掺入防冻剂，修补后覆盖保温毯。养护6小时后实测强度达到18MPa，满足开放交通要求。关键点在于：混凝土路面快速修补材料在低温下强度发展曲线会右移，必须通过热拌和保温措施来补偿。我们的经验是：温度每降低10℃，初凝时间延长约40%，这个比例可以作为现场调整的参考依据。

界面处理比材料本身更影响耐久性，实测数据说明问题

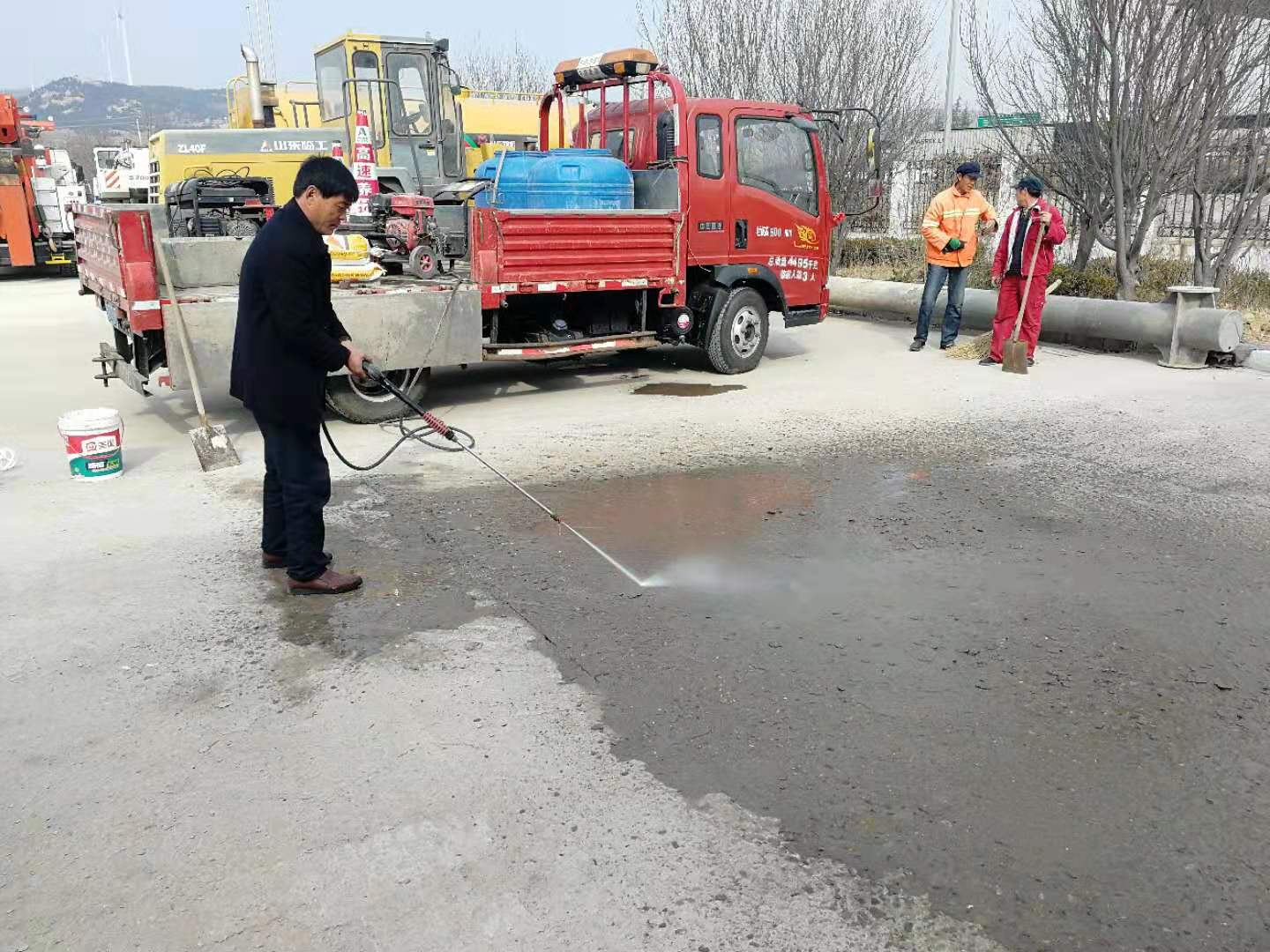

在某高速服务区修补项目中，我们做了对比试验：一组仅清扫后直接浇筑修补料，另一组先凿毛再涂刷界面剂。一年后回访，未处理组有60%出现边缘脱空，而处理组完好率100%。界面粘结强度测试显示，未处理组为0.6MPa，处理组达到1.8MPa。这个差异源于修补材料与旧混凝土的弹性模量不匹配——界面剂能形成柔性过渡层，吸收收缩应力。实际操作中，界面剂涂刷后要在“表干”状态（约15-30分钟）内浇筑，否则会形成隔离膜。

还有一个容易被忽视的细节：修补区边缘必须切缝。某厂区道路修补时，我们没切缝，三个月后修补块边缘出现反射裂缝。切缝深度应为修补层厚度的1/3，间距不超过2米，缝内填注聚氨酯密封胶。这个做法能有效释放温度应力，避免修补材料被拉裂。按GB/T 50448-2015的规定，修补材料与基层的粘结强度应≥1.0MPa，而实际工程中做到1.5MPa以上才能保证3年不脱落。

养护方式直接影响早期强度，覆盖保湿是关键

很多人以为快速修补材料不需要养护，这是误区。某物流园地面修补后，当天就通车，结果表面起皮严重。原因是修补材料表面失水太快，水化反应不充分。我们的做法是：浇筑后立即覆盖塑料薄膜，保湿养护至少4小时。实测数据显示，覆盖养护的试件2小时强度比未覆盖的高35%。对于需要快速开放交通的场合，可以在覆盖薄膜后再铺一层土工布，洒水保湿，这样6小时后强度能达到设计值的90%。

养护温度也要控制。夏季施工时，薄膜下温度可能超过50℃，此时需在薄膜上喷水降温。冬季则要防止结冰——覆盖保温被的同时，在修补区周围设置防风围挡。以某高架桥抢修为例，冬季施工时我们采用蒸汽养护2小时，强度达到30MPa，比自然养护快3倍。但蒸汽养护需要严格控制升温速率（≤15℃/h），否则会导致混凝土爆皮。

长期性能验证：服役3年后的数据反馈

我们跟踪了某国道修补段3年的性能变化。使用聚合物改性砂浆修补的坑槽，3年后抗压强度从初始的35MPa下降到32MPa，降幅8.6%；而同期使用普通快硬水泥的修补段，强度从30MPa降到22MPa，降幅26.7%。说明聚合物改性材料的长期稳定性更好。另一个发现是：修补区域的碳化深度，聚合物材料为2mm，普通材料为5mm——这与材料的密实度直接相关。

还有一个值得注意的点：修补材料与旧混凝土的色差。某景区道路修补后，颜色差异明显，影响美观。后来我们加入氧化铁颜料调色，使修补区颜色与旧路面一致。颜料掺量控制在水泥质量的3%-5%，既不影响强度，又能保持3年不褪色。这个细节在技术规范里没有，但实际工程中经常被业主提及。
