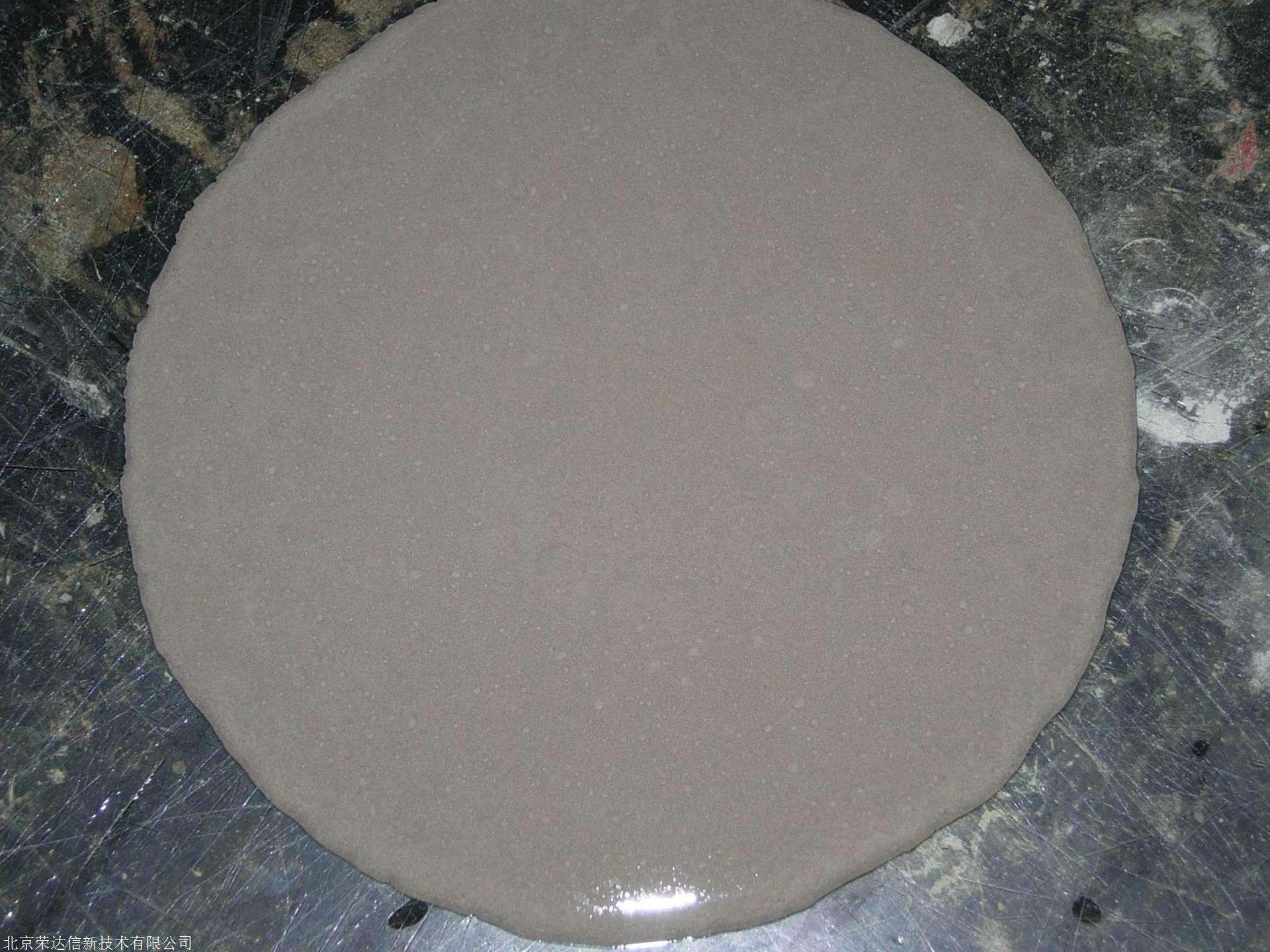

灌浆料施工的核心在于“把流动性和膨胀率控制在设计窗口内”，而不是机械地执行某个固定配比。根据GB/T 50448-2015，CGM-1型通用灌浆料的流动度初始值需≥290mm，但现场实际温度每降低5℃，流动度衰减约8%，此时应优先调整搅拌用水温而非额外加水。

搅拌工序决定成败：水灰比不是死的，是动态调的

某桥梁支座灌浆项目中，环境温度32℃、相对湿度65%，按出厂推荐13.5%用水量搅拌后，流动度仅260mm，不满足支座底板下≥300mm的施工要求。我们现场将水温加热到25℃重新搅拌，流动度回升至310mm。经验上来说，夏季施工每增加1℃水温，流动度提升约3-4mm，但水温超过35℃会导致速凝，必须用冰水循环降温。

搅拌时间控制在3-4分钟，比说明书多1分钟。因为冬季低温时，干粉中缓凝组分溶解速度变慢，延长搅拌能让膨胀组分充分活化。实测数据显示，搅拌4分钟比2分钟的28d抗压强度高约6MPa，达到78.2MPa。

支模必须做“二次密封”：漏浆是强度不足的头号原因

在电厂设备基础二次灌浆中，模板底部与混凝土接触面用快干堵漏剂封边，比用水泥砂浆密封更可靠。水泥砂浆干缩后会产生0.1-0.3mm缝隙，灌浆料会从缝隙渗出，导致实际水灰比升高。我们曾因漏浆导致某块试块28d强度仅62MPa，比设计值低15%。改用堵漏剂后，同批次试块强度稳定在76-80MPa。

模板高度必须高出灌浆面50mm以上，且顶部设排气孔。灌浆料流动时，气泡会聚集在模板顶部，排气孔直径10mm、间距500mm能有效排出气体，避免蜂窝麻面。

灌浆方式要按结构选：高位漏斗法不适合所有场景

对于厚度≤100mm的薄层灌浆，优先采用高位漏斗法，漏斗底部距灌浆面300-500mm，利用重力自流。但厚度超过200mm时，必须采用压力灌浆，压力控制在0.2-0.4MPa。某石化项目压缩机基础厚度350mm，用高位漏斗法施工后，内部出现分层离析，底部骨料堆积、上部浮浆厚达50mm。后改用压力注浆，分层现象消失，芯样抗压强度均匀性系数从0.78提升至0.93。

实际操作中，单侧灌浆时灌浆口间距不应超过1.5m。超过这个距离，灌浆料在模板内流动阻力增大，易形成“死区”。某地铁轨道板灌浆，间距2m时末端出现50cm长的空腔，补灌后强度仍低12%。

养护不是“洒水就行”，要分阶段控温控湿

灌浆料水化热集中在浇筑后6-12小时，此时表面失水速度比内部快5倍。我们采用“先盖塑料布、再盖棉毡、最后洒水”的三层养护法：塑料布保水，棉毡保温，洒水维持棉毡湿润。某项目在5℃环境下施工，仅洒水养护的试块7d强度为42MPa，而三层养护的达到55MPa，差幅达31%。

拆模时间不应早于24小时。低温（5-10℃）环境下需延长至48小时，否则棱角易脱落。实测表明，24小时拆模的试块边角抗压强度比28d标准值低18%，而48小时拆模的仅低5%。

冬季施工加防冻剂不是万能药，要配合热水搅拌

当环境温度低于5℃时，必须使用防冻型灌浆料并配合40-50℃热水搅拌。但防冻剂掺量每增加1%，28d强度会下降3-5MPa。某隧道工程在-5℃下施工，防冻剂掺量从3%加到5%，强度从72MPa降至61MPa。我们改用45℃热水搅拌后，防冻剂掺量维持在3%，强度保持68MPa以上。

冬季养护温度必须维持在5℃以上至少72小时。用电热毯覆盖模板，配合温度传感器实时监测，比单纯靠水泥水化热更可控。某项目因断电导致养护温度降至0℃持续4小时，后期回弹检测强度比设计值低22%，最终凿除重做。
