选建筑加固植筋胶，核心是看它在实际工程中的长期粘结强度与耐久性，而非仅看厂家标称的拉拔力数据。以我15年现场经验，很多项目出问题，恰恰是忽略了施工环境温度、基材含水率和固化时间的匹配。

植筋胶的强度设计不能只看厂家报告，要算现场温差

不少采购拿着厂家给的28天标准养护拉拔数据就定了胶。但实际工程中，比如去年我们处理的一个商业综合体改造项目，夏季施工时混凝土表面温度超过40℃，标准养护下合格的改性环氧树脂胶，在现场高温下固化速度变快，导致胶体内部微裂纹增多，最终拉拔值比标称低了近15%。

经验上来说，选择植筋胶时，除了看GB/T 50728-2011中规定的粘结强度指标，还要向厂家索要不同温度下（如5℃、20℃、35℃）的早期强度发展曲线。特别是对于抢工期的项目，这个数据能直接决定拆模时间，避免因过早受力导致粘结界面破坏。

基材含水率是现场最容易踩的坑，超过10%必须换方案

很多工人认为只要孔内没有明水就可以注胶。实际上，在潮湿基材（含水率8%-10%）中，普通改性环氧胶的粘结强度会下降30%以上。2023年我们在一个地下车库加固项目中就遇到过，钻好的孔内壁看着干了，但用湿度计一测，含水率12%。按常规注胶后7天做拉拔，3根中有1根不合格。

解决这类问题，不能只靠“吹干”。实际操作中，对于含水率超过10%的基材，要改用专门的水下植筋胶或潮湿基材专用胶。这类胶的配方中添加了亲水基团，能在潮湿界面形成有效粘结。而且，注胶前必须用丙酮清洗孔壁，再用电热棒或热风枪烘干至含水率低于6%，这个工序虽然麻烦，但能避免后期返工。

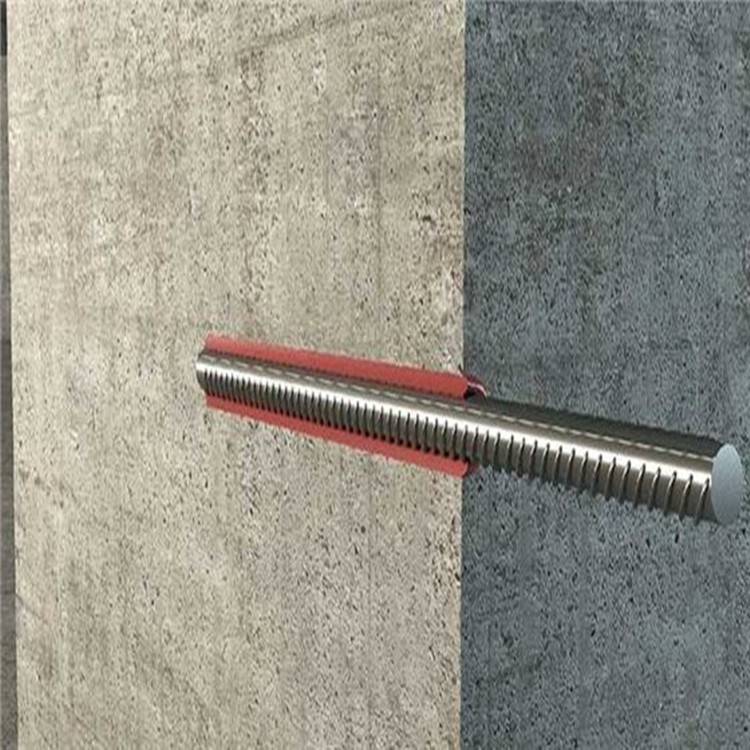

植筋深度不是越深越好，要算清受力与孔径的匹配关系

按《混凝土结构加固设计规范》GB 50367-2013，植筋深度通常取10d-15d（d为钢筋直径）。但在一个桥梁加固项目中，我们遇到设计院要求植筋深度25d，结果钻孔时打断了原有主筋。后来重新验算，按实际受力计算，15d已满足抗拔要求，且避免了损伤原结构。

现场要记住一个原则：当孔径比钢筋直径大4mm以上时，胶层过厚会导致收缩应力增大，反而降低粘结强度。比如Φ25钢筋用Φ32钻头，胶层厚度3.5mm，这是最优区间。如果孔径过大（如Φ40），必须改用高触变性植筋胶，防止胶液流淌造成孔底空洞。

注胶工序中，两个细节决定成败：排气与锚固方向

很多施工队注胶时直接从孔底注起，忽略了排气。正确做法是：将胶管插入孔底，边注边缓慢拔出，确保胶液从孔底向上填充，把空气挤出。2022年一个厂房改造项目，工人图快，从孔口注胶，结果拉拔时发现胶体内部有气泡，粘结面积少了20%。

另一个容易被忽视的点是锚固方向。当植筋方向向下倾斜（如梁底植筋）时，胶液容易在重力作用下滴落，导致孔口缺胶。此时要用快固型植筋胶（初凝时间5-8分钟），并在孔口用胶带临时封堵。经验数据表明，向下倾斜植筋时，胶体流失率可达15%，必须多注胶10%-15%来补偿。

现场验收不能只做拉拔，要配合无损检测

按规范要求，植筋后要做拉拔试验，但拉拔是破坏性检测，不能全数做。我们在一个高层建筑加固中，采用超声法配合拉拔，对每根植筋进行100%无损检测。超声能发现胶体中的空洞、离析等缺陷，准确率在90%以上。具体操作是：在钢筋端头激振，接收端分析波形，如果出现反射波异常，说明胶体不密实。

养护时间也要根据现场温度调整。比如冬季5℃以下时，普通环氧胶的固化时间要延长至14天，而夏季35℃时3天即可。我们一般会在现场留一组试件，与植筋同条件养护，实测强度达到设计值80%后再进行下一道工序，这个做法比单纯按天数算更靠谱。
