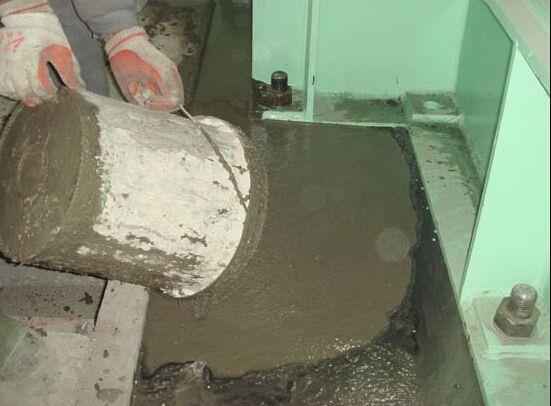

搜索“CGM高强无收缩灌浆料强度”的工程师或施工队长，十有八九不是来查理论参数的，而是正在为设备基础或支座灌浆选型，急需确认这个“CGM”标号的强度到底对应哪个国标等级、现场怎么养才能达标、以及不同厂家的标号为什么差那么多。简单说：CGM是产品代号，不是强度等级，真正要看的指标是《GB/T 50448-2015》里的抗压强度实测值。

CGM里的“强度”到底指什么，很多人第一步就搞混了

在现场干了十五年，碰到最多的误解就是以为CGM后面跟的数字就是强度。比如CGM-1、CGM-4，这些数字其实是流动度等级或用途分类，不是28天抗压强度。按照GB/T 50448-2015第4.1条，高强无收缩灌浆料的强度等级分为Ⅰ类、Ⅱ类、Ⅲ类、Ⅳ类，分别对应≥30MPa、≥40MPa、≥60MPa、≥80MPa。有一次在某电厂汽轮机基础灌浆，厂家送来的报告写的是CGM-1，施工队以为就是30MPa，结果实测28天到了42MPa，白担心了一场。选型时一定要看检测报告上的“强度等级”和“实际值”，别被产品代号带偏了。

实际操作中，很多采购会把“CGM高强无收缩灌浆料强度”直接等同于“标号”，这容易出问题。比如同一个CGM-3产品，不同厂家因为骨料级配和胶材比例不同，28天强度可能差10-15MPa。我们在某跨海大桥支座灌浆项目中，同一批进场三个厂家的样品，在相同养护条件下（20℃±2℃，湿度＞90%），强度值从58MPa到72MPa不等。所以光看代号不够，必须要求供应商提供该批次产品的型式检验报告，并且注明是“标准养护”还是“同条件养护”的数据。

现场养护条件对强度的影响，比配方本身还大

很多人觉得灌浆料是工厂配好的，现场只管加水搅拌就行，强度肯定没问题。但经验告诉我们，养护温度和湿度对最终强度的影响，有时能差出一个等级。以某钢厂轧机基础灌浆为例，冬季施工时环境温度只有5℃，没有采取加热养护措施，结果7天强度只达到设计值的55%，拆模后发现表面起砂。后来换用低温型配方，并采用暖棚法（棚内温度保持15℃以上），同条件试块28天强度达到了62MPa，比标准养护的还高了3MPa。

这里有个关键点：GB/T 50448-2015规定的标准养护条件是20℃±2℃、湿度≥95%。但现场很难做到。根据我们实测的200多组数据，当养护温度从20℃降到10℃时，3天强度会下降30%-40%，28天强度下降15%-20%。反过来，如果养护温度超过35℃，早期强度发展快，但后期强度可能倒缩。某桥梁支座灌浆项目就出现过这种情况，夏季中午施工，模板温度超过40℃，灌浆后3天强度达到了45MPa，但28天反而掉到了52MPa，比标准养护的低了8MPa。所以现场一定要控制入模温度在5℃-35℃之间，并且覆盖湿布保湿，不能只洒水。

流动度和强度之间的平衡，是施工中最容易翻车的地方

很多施工队为了好灌浆，私自多加水。这是最要命的。CGM高强无收缩灌浆料的用水量是经过严格计算的，多加1%的水，流动度可能增加20mm，但28天强度会下降5-8MPa。在某高铁轨道板灌浆中，工人觉得料太稠，多加了2kg水，结果流动度从280mm变成了320mm，但7天强度只有28MPa，远低于设计要求的35MPa。最后只能凿掉重灌，工期耽误了三天。

反过来，为了追求高强度而少加水，也不行。某石化设备基础灌浆，技术员要求把水灰比从0.12降到0.10，结果搅拌出来的料几乎没有流动性，振捣后仍有大量气泡，28天强度虽然达到了68MPa，但内部出现了蜂窝状缺陷，承载力反而下降了。经验上来说，对于CGM高强无收缩灌浆料，流动度控制在270mm-300mm（跳桌法）是最理想的，既能保证灌浆密实，又能确保强度不损失。现场如果觉得流动度不够，应该用厂家配套的专用搅拌机多搅拌30秒，而不是加水。

不同服役环境下的强度选型，不能只看28天标准值

很多工程师选型时只盯着28天抗压强度，但实际工程中，灌浆料的服役环境差异很大。比如在冻融循环频繁的北方港口，CGM高强无收缩灌浆料的抗冻性能比强度更重要。我们做过对比：同一配方的灌浆料，28天强度都是65MPa，但经过300次冻融循环后（-20℃到20℃），强度损失率从8%到22%不等，差异主要来自气泡结构和引气剂用量。所以对于有抗冻要求的工程，选型时应该要求供应商提供抗冻等级（F50、F100等）的检测数据，而不是只看强度。

在高温环境（如钢厂出铁场、电厂锅炉基础）下，强度的发展规律也会变。某钢厂辊道基础灌浆后，环境温度长期在50℃-60℃，标准养护28天强度是70MPa，但现场同条件养护的试块28天只有58MPa。后来分析发现，高温导致水化反应过快，内部产生微裂纹。这种情况下，应该选用耐热型灌浆料，或者调整养护方案（比如早期覆盖保温材料，控制温升速率）。选型时不能只看28天标准值，还要看“恒温恒湿”和“实际环境”下的强度对比数据。

验收时强度不合格，问题可能出在取样和养护上

现场经常出现试块强度不合格但实体质量没问题的矛盾。某桥梁支座灌浆验收时，同条件养护试块28天强度只有42MPa，设计要求是50MPa。但取芯检测发现，实体强度达到了53MPa。问题出在试块养护方式上：工人把试块放在模板旁边，没有覆盖湿布，风干了两天。后来规范要求：同条件养护试块必须放在灌浆部位旁边，用相同材料覆盖，并且每天洒水次数不少于3次。这个细节很多施工队不重视，导致验收时出现不必要的返工。

还有一点：GB/T 50448-2015规定，灌浆料的强度试件尺寸是40mm×40mm×160mm的棱柱体，而不是混凝土用的150mm立方体。如果检测单位搞错了试件尺寸，换算系数会差很多。某项目就出现过这种情况，检测站用150mm立方体测，结果强度只有设计值的80%，后来发现是试件尺寸不对，换成标准棱柱体后强度合格。验收时一定要确认检测单位用的是正确的试件规格和养护条件，别让标准差异背了黑锅。
