聚合物防腐水泥砂浆是一种专为混凝土结构修复与防护设计的高性能复合材料，它通过聚合物改性解决了普通水泥砂浆粘结力差、易开裂、耐腐蚀性不足的问题。这种材料可在潮湿基面直接施工，广泛用于污水处理池、化工厂地坪、水坝及地下室的防水、防腐与防渗工程。

材料性能与关键参数

根据GB/T 50448-2015《水泥基灌浆材料》的技术要求，聚合物防腐水泥砂浆的抗压强度在标准养护条件下（20℃±2℃，相对湿度≥95%）28天可达40MPa以上，抗折强度不低于8MPa，粘结强度（与混凝土基面）大于1.5MPa。其凝结时间初凝约45分钟，终凝约6小时，流动度初始值≥260mm，30分钟保留值≥200mm。经验上来说，实际工程中控制水灰比在0.20～0.25范围内，能同时保证施工流动性和最终强度。

该砂浆的干缩率控制在0.02%以内，远低于普通水泥砂浆的0.08%～0.12%，这得益于聚合物乳液的保水与增韧作用。在耐化学腐蚀方面，参照GB/T 50046-2018《工业建筑防腐蚀设计规范》，其耐酸（5%硫酸溶液浸泡28天）强度损失率低于15%，耐碱（饱和氢氧化钙溶液）强度损失率低于10%。

适用场景与解决的具体问题

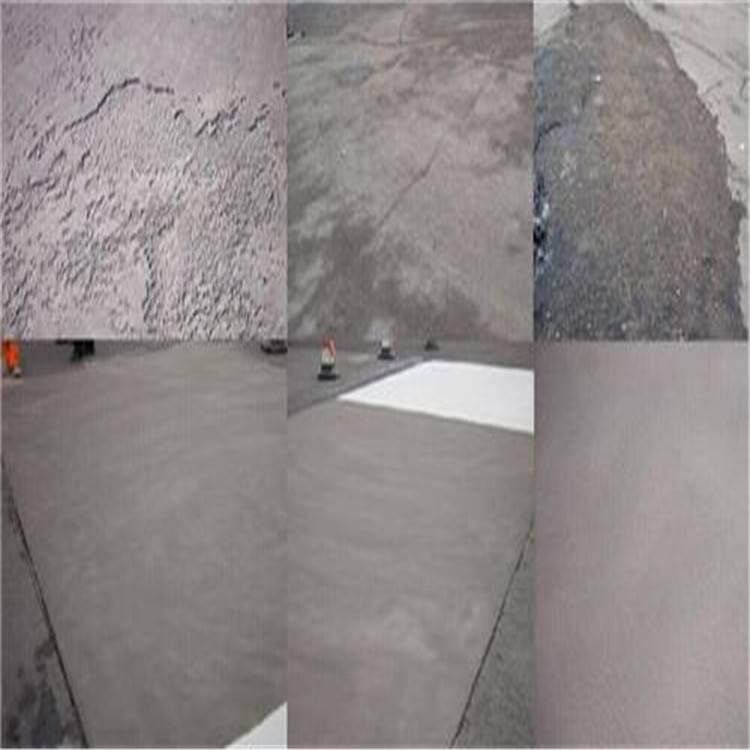

聚合物防腐水泥砂浆主要解决三类工程问题：一是混凝土结构表面的蜂窝、麻面、剥落及裂缝修复；二是污水处理池、化工厂储罐、蒸馏塔内壁等需长期抵抗酸碱腐蚀的部位；三是地下室、隧道、水坝等潮湿环境的防水防渗。以某碱厂结晶池维修工程为例，采用该砂浆后，使用周期从原普通砂浆的1年延长至5年以上，且未出现渗漏或脱落。

在民用建筑中，它常用于卫生间、厨房、阳台的防水层施工，以及外墙瓷砖粘贴，能有效避免空鼓和泛白。对于水利工程，如渠道、渡槽的防渗衬砌，该砂浆的抗渗等级可达P12以上（按GB 50208-2011《地下防水工程质量验收规范》检测）。

施工工艺与操作要点

基面处理是保证质量的第一步。基层必须坚实、清洁，无浮灰、油污及化学介质残留。对于多孔混凝土表面，应提前洒水润湿至饱和面干状态；若基面有明水或渗漏，需先用堵漏剂处理至无明水。钢基面则需除锈至St2级（手工除锈）或Sa2.5级（喷砂除锈）。

搅拌时按水灰比1:4～1:5（重量比）称量，先将清水倒入洁净容器，再边搅拌边加入干粉料。使用低速电钻（转速≤1000r/min）搅拌3～5分钟至均匀无结块，静置2～3分钟消泡后再次搅拌即可。每次搅拌量应在2小时内用完，夏季高温（＞35℃）或大风天气建议缩短至1小时。施工温度宜在5℃～35℃之间，低于5℃时应采用温水（不超过40℃）拌合，并覆盖保温材料。

抹灰或修补时，单层厚度控制在5～10mm，如需较厚修复应分层施工，每层间隔时间不少于4小时。对于垂直面或顶面，为防止流淌，可适当减少水灰比或掺入少量纤维素醚增稠。

养护与质量验收

养护是确保聚合物充分成膜的关键。施工后应立即覆盖湿草帘或塑料薄膜，并保持表面湿润72小时。环境温度低于10℃时，养护时间应延长至96小时。养护期间避免阳光直射、风吹或雨淋。经验上来说，在潮湿环境中（如地下室）自然养护效果更佳，干燥环境下需定期喷水。

验收时按GB 50204-2015《混凝土结构工程施工质量验收规范》及GB 50550-2010《建筑结构加固工程施工质量验收规范》执行。主要检测项目包括：粘结强度（拉拔试验，每组3个测点，平均值≥1.0MPa）、抗压强度（同条件养护试块，每组3块）、抗渗等级（按GB 50208-2011检测，≥P8）。外观检查要求表面平整、无空鼓、无裂缝，用2m靠尺检查平整度偏差不超过3mm。

包装储运与保质期

产品采用防潮袋包装，每袋净重40kg。储存时应置于干燥、通风、阴凉的库房内，底部垫高10cm以上，避免直接接触地面。环境湿度超过80%时，建议密封存放并配合除湿设备。在标准储存条件下（温度5℃～30℃，相对湿度≤60%），保质期为6个月。该材料无毒、无味、无辐射，可按普通货物运输，但运输途中需做好防雨、防潮措施。开袋后未用完的干粉料应扎紧袋口，并在24小时内用完，否则可能因吸潮结块而失效。
