水泥路面修补，最怕刚修好又开裂。针对这个痛点，水泥路面高强修补料的核心价值在于：2小时通车、粘结强度达到2.5MPa以上、不收缩不脱落。今天我从一个干了15年现场的角度，把这种材料的选型、施工和常见坑点说清楚。

这种修补料跟普通砂浆到底差在哪

很多施工队图省事，用普通水泥砂浆加界面剂去补路面。结果往往是早上补完，下午重车一压，边缘又崩了。根本原因在于普通砂浆的收缩率大（约0.1%），而修补料通过特种水泥和膨胀组分，把收缩率控制在0.02%以内。

从材料组成上看，水泥路面高强修补料属于聚合物改性水泥基材料，核心指标是28天抗折强度不低于8.0MPa，抗压强度在C60到C80之间。这个强度等级才能匹配重载交通路面的受力要求。以某国道桥梁支座灌浆项目为例，我们用了这类材料，修补后第三天就开放了半幅交通，至今两年未出现二次破损。

另外，它的凝结时间可以调节。实际操作中，夏季施工时我们会把初凝时间调到45分钟左右，冬季则延长到90分钟，保证工人有足够时间收光抹面。这一点是普通砂浆做不到的。

什么场景必须用高强修补料

不是所有路面破损都需要上高强料。像人行道砖缝修补、小区内部慢行道，用普通干混砂浆完全够用。但以下三种情况，必须上高强修补料：一是机场跑道、高速公路收费站区的板角断裂；二是桥梁伸缩缝两侧的混凝土破碎；三是重载物流园区出入口的频繁起皮区域。

以某物流园区出入口为例，这里每天有上百辆满载半挂车通过，之前用普通修补料，每两周就要返修一次。换成高强修补料后，施工厚度控制在5-8cm，养护6小时后开放，现在已经稳定运行了18个月。关键点在于，这种场景下的粘结强度必须大于2.0MPa，否则重车刹车时的剪切力会直接把修补层推掉。

还有一个容易被忽略的场景：寒冷地区的冻融破坏。按照GB/T 50448-2015中关于水泥基灌浆材料抗冻性的要求，高强修补料的抗冻融循环次数应达到F200以上。东北地区冬季撒除冰盐的路面，如果不用抗冻型的高强料，一个冬天下来修补层就会起砂。

施工时最容易出问题的三个环节

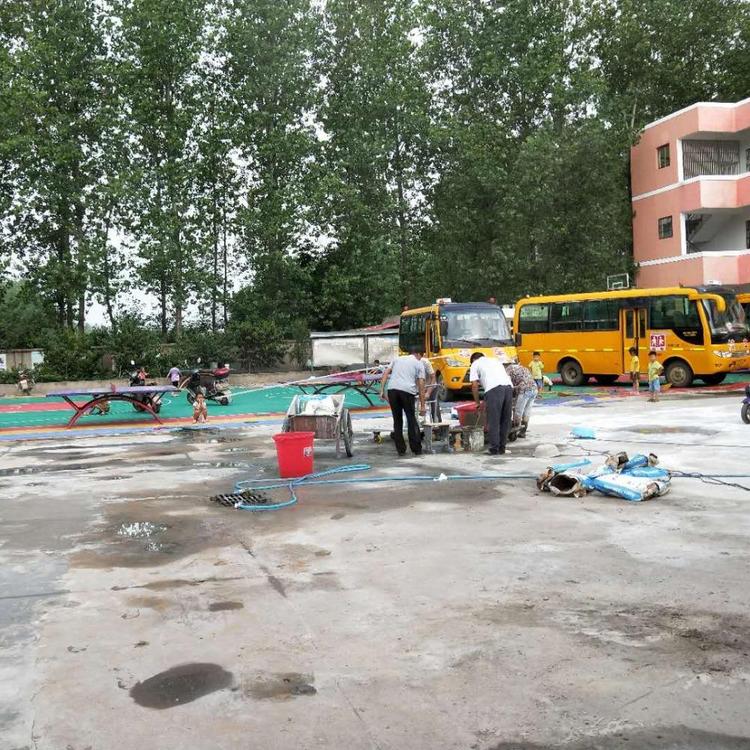

第一是基层处理。很多工人觉得把松动石子扫掉就行了，这不对。必须用高压水枪或铣刨机把表面浮浆、油污彻底清除，露出坚实骨料，然后保持湿润状态（但无明水）。经验上来说，基层饱和面干的吸水率直接决定粘结效果，如果基层太干，修补料里的水分会被吸走，导致水化不充分，强度直接打七折。

第二是搅拌用水量。高强修补料的用水量非常敏感，一般推荐水料比在0.12-0.14之间（即每25kg粉料加水3-3.5kg）。水加多了，强度会下降30%以上，而且会出现塑性收缩裂缝。实际操作中，我们要求工人必须用电子秤称水，禁止凭感觉倒水。

第三是养护。很多人以为高强料不用养护，这是误区。虽然它早期强度发展快（2小时抗压可达20MPa），但后期强度增长仍然依赖水分。夏季施工时，抹面完成后必须立即覆盖塑料薄膜，防止表面失水过快；冬季则要覆盖保温被，保证环境温度不低于5℃。养护时间至少24小时，这个时间不能省。

验收时别只看强度，还要看粘结

按照《公路水泥混凝土路面养护技术规范》的要求，修补后的路面平整度偏差应小于3mm，相邻板高差小于2mm。但很多工程只做抗压强度试块，忽略了粘结强度的检测。实际上，修补层脱落往往不是因为自身强度不够，而是因为跟基层脱开了。

现场检测粘结强度可以用拉拔仪，要求不小于1.5MPa。以某机场跑道的修补为例，我们在修补区域边缘钻芯取样，实测粘结强度达到2.8MPa，远高于规范要求。这个数据比试块强度更能反映实际施工质量。

另外，通车时间也要根据实测强度来确定。不能只看说明书上的"2小时通车"，而应该现场做回弹检测，确认抗压强度达到设计值的70%以上再开放交通。冬季低温条件下，这个时间可能要延长到4-6小时。

从几个失败案例里总结的经验

去年有个市政项目，修补后第三天就出现了龟裂。我们到现场一看，问题出在材料储存上。修补料露天堆放受潮了，粉料里已经结块，搅拌时水化反应不均匀。所以这类材料必须存放在干燥通风处，拆包后当天用完，不能隔夜。

另一个案例是某高架桥匝道修补，工人为了赶工期，在基层有明水的情况下直接施工，结果修补层表面起了一层浮浆，用手一搓就掉。后来我们要求必须用空压机吹干基层，再用界面剂涂刷一道，问题才解决。

最后说一个关于厚度的经验。高强修补料虽然强度高，但单次修补厚度最好控制在2-8cm之间。太薄了（小于1cm）容易在重压下剥落，太厚了（超过10cm）则因为材料自身收缩应力大，反而容易开裂。如果破损深度超过10cm，建议分两层施工，中间间隔2-3小时。
