地面薄层修复材料专门解决水泥混凝土路面表层病害，如起皮、露骨、细微裂缝等，修复厚度控制在3mm左右，施工后2-3小时即可开放交通。这类地面薄层修复技术广泛应用于高速公路、收费站、服务区、机场道面等场景，是路面预防性养护和快速修补的核心方案。

地面薄层修复材料适用哪些路面病害

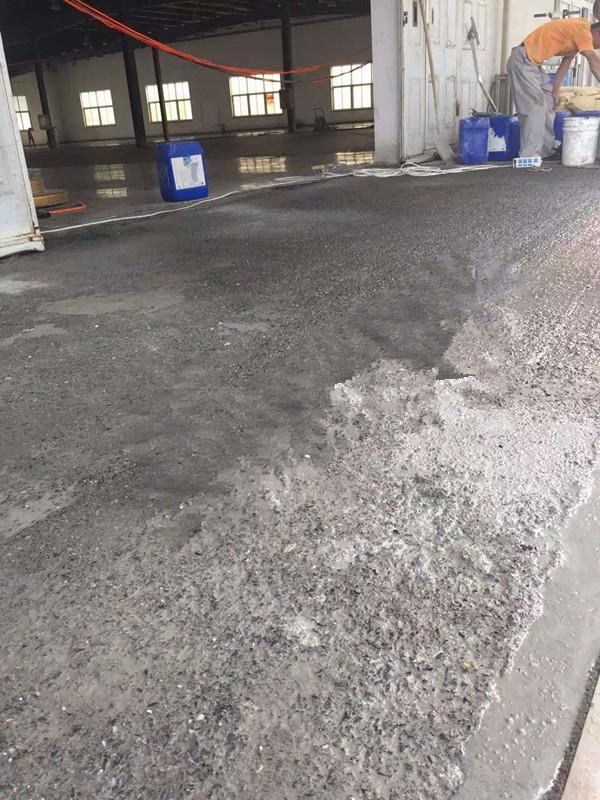

这类材料主要处理水泥混凝土路面的表层损伤，包括蜂窝、麻面、起皮、脱皮、露骨、细微裂纹以及冻融盐蚀导致的表面剥落。修复厚度通常为3mm，不改变路面标高，适合对平整度要求较高的场所。

以高速公路服务区为例，长期重载车辆频繁制动，路面容易出现表层磨损和微裂缝。用薄层修复材料修补后，2-3小时就能恢复通车，避免长时间封闭交通影响运营。

材料性能特点与关键技术参数

地面薄层修复材料属于碱性体系，与水泥混凝土基材相容性好，对钢筋无腐蚀。材料本身不燃，储运安全，环保无污染。实际操作中，它的附着力强，耐剥离性优异，热膨胀系数与混凝土接近，能有效避免因温度变化导致的脱层。

按照GB/T 50448-2015《水泥基灌浆材料》的技术要求，这类材料的抗压强度应满足：2小时≥20MPa，24小时≥30MPa，28天≥50MPa。凝结时间可通过外加剂调节，通常在30分钟内可完成初凝，方便施工人员根据现场温度调整操作节奏。

经验上来说，材料还具备良好的抗渗性、抗冻融性、耐磨性以及耐酸碱和融雪剂腐蚀能力。这些性能在北方冬季除雪作业场景中尤为关键，能有效延长路面使用寿命。

施工工艺与操作要点

施工前必须对基面进行处理：清除松散颗粒、油污和浮浆，露出坚实的混凝土基层。如果裂缝宽度超过0.5mm，建议先进行灌浆封闭处理，再实施薄层修复。

材料与水混合后应在30分钟内用完，搅拌时间控制在3-5分钟，确保浆体均匀无结块。施工温度宜在5℃-35℃之间，低于5℃时需采取保温措施，高于35℃时应适当缩短可操作时间并覆盖养护。

修复层施工完成后，需进行保湿养护至少1小时，待表面终凝后即可开放轻交通。实际工程中，2-3小时后的抗压强度已能满足轻型车辆通行要求，但重载车辆建议延长至24小时后通行。

质量验收与国家标准引用

地面薄层修复工程的验收主要依据GB 50204《混凝土结构工程施工质量验收规范》和GB 50550《建筑结构加固工程施工质量验收规范》。重点检查修复层的粘结强度、平整度和外观质量。

粘结强度现场拉拔试验应不低于原混凝土基材的强度值，且破坏面应位于基材内部而非修复层与基材的界面。平整度用2m靠尺检查，允许偏差控制在2mm以内。外观上不允许出现空鼓、起泡、开裂等缺陷。

对于有抗冻要求的工程，还应按JGJ/T 193《混凝土耐久性检验评定标准》进行抗冻融循环试验，确保材料在300次冻融循环后质量损失率不超过5%。

常见问题处理与注意事项

施工中如果遇到高温天气，材料凝结时间会缩短，建议采用冷水拌合或分次少量搅拌。冬季低温时，可适当提高拌合水温（不超过40℃）并覆盖保温材料，确保早期强度正常发展。

如果修复层出现局部空鼓，说明基面处理不到位或粘结剂失效，需凿除后重新施工。经验上来说，基面润湿但无明水是保证粘结效果的关键，过于干燥或积水都会导致脱层。

对于大面积薄层修复（超过100㎡），建议分仓跳打施工，避免冷缝产生。每仓宽度控制在2-3m，相邻仓间隔时间不超过30分钟，确保整体性。
