彩色陶瓷路面并非简单的“彩色路面”，而是一种通过高温烧结陶瓷颗粒与特种树脂结合形成的防滑、耐磨铺装系统。针对市政人行道、景区步道等对色彩和耐久性要求高的场景，它能解决传统路面易褪色、湿滑、维护成本高的痛点。本文从材料工程师的实操角度，拆解其选材、施工与验收关键点。

彩色陶瓷路面的材料构成与性能底线

彩色陶瓷路面的核心在于骨料。我们用的不是普通陶粒，而是经过1200℃以上高温烧结的陶瓷颗粒，莫氏硬度达到7级以上。以某滨江景观带项目为例，我们要求骨料压碎值必须小于20%，否则铺完后半年就会出现表面剥落。

粘结层材料是另一个关键。目前主流采用双组份聚氨酯树脂，其与陶瓷颗粒的粘接强度需≥2.5MPa（依据JC/T 2320-2016标准）。实际操作中，如果施工温度低于5℃，树脂固化速度会明显变慢，这时候必须调整固化剂配比，否则后期容易出现脱粒。

从透水性能看，彩色陶瓷路面的孔隙率通常控制在15%-20%之间。这个范围既能保证雨水快速下渗（透水系数≥0.5mm/s），又不会因为孔隙过大而影响骨料间的嵌锁力。我们做过对比试验，孔隙率超过25%的路面，在重载车辆反复碾压下，三年后强度下降超过40%。

为什么传统彩色路面会被替代

普通彩色沥青或彩色水泥路面最大的问题是色差和老化。沥青路面加颜料，太阳暴晒三个月后颜色就明显变浅，而彩色陶瓷路面采用无机色釉，紫外线老化测试3000小时后色差值ΔE仍小于3。这个数据在GB/T 1865-2009中有明确测试方法，也是很多市政工程验收的硬指标。

另一个痛点在于湿滑安全性。传统彩砖路面在雨天摩擦系数会降到0.3以下，而陶瓷颗粒表面的微纹理能保证潮湿状态下摩擦系数≥0.5。以某幼儿园户外活动区项目为例，我们铺设的陶瓷路面在连续降雨后，经摆式仪检测摩擦系数仍稳定在0.55，这直接降低了儿童滑倒的风险。

从全生命周期成本看，虽然彩色陶瓷路面的初始造价是普通彩砖的1.5倍左右，但考虑到它15年以上的使用寿命和几乎为零的维护费用，综合成本反而更低。我经手的某景区项目，原来每年要花8万元修补彩砖，改用陶瓷路面后这笔费用就省了。

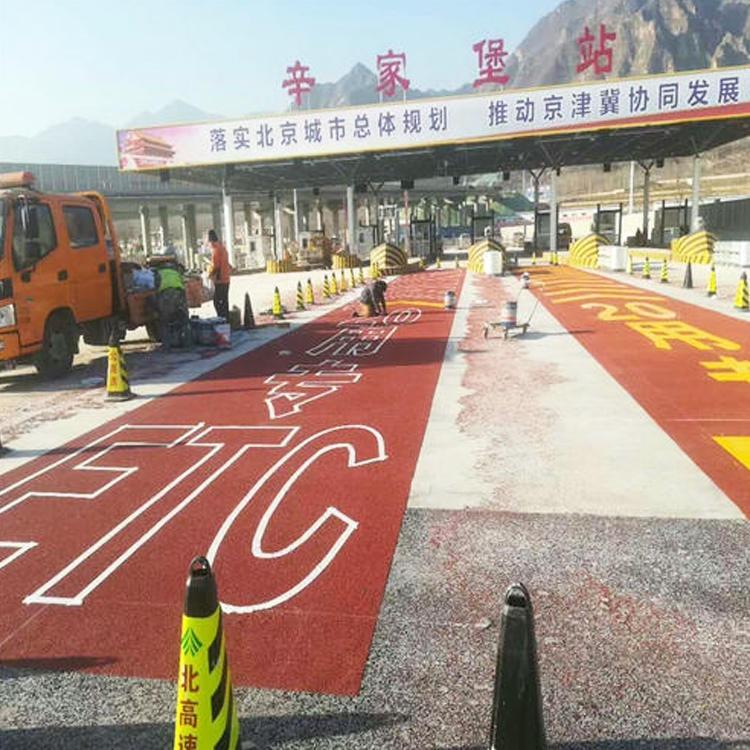

施工流程中的三个关键控制点

基层处理是第一步，也是最容易出问题的环节。混凝土基层必须经过抛丸处理，露出均匀的粗糙面，拉毛深度控制在0.5-1.0mm。如果基层强度低于C25，或者含水率大于4%，树脂粘结层会失效。我们在某停车场项目就吃过亏，因为赶工期没等基层干透，结果铺完两周就出现大面积起壳。

树脂与陶瓷颗粒的混合比例必须精确控制。经验上来说，每平方米的树脂用量在1.2-1.5kg之间，陶瓷颗粒用量在6-8kg之间。搅拌时间不能超过3分钟，否则树脂会提前反应产生气泡。施工时建议采用专用刮涂机，人工搅拌很难保证均匀性。

养护时间直接影响最终强度。彩色陶瓷路面在20℃环境下，24小时后可以上人行走，但完全开放交通需要72小时。如果温度低于10℃，养护时间要延长到5天以上。我们曾经在冬季施工时采用暖棚养护，保证了树脂的充分固化，最终抗压强度达到35MPa，远超设计要求的25MPa。

常见质量通病与现场应对方案

起泡是最常见的缺陷，通常是因为基层含水率超标或树脂搅拌时裹入了空气。预防措施是在搅拌前对树脂进行真空脱泡处理，施工时用消泡滚筒来回滚压。如果已经出现起泡，必须把起泡区域切割掉，重新做基层封闭后再铺。

色差问题往往出在陶瓷颗粒的批次稳定性上。不同批次的陶瓷颗粒在烧制温度上可能有5-10℃的差异，导致颜色深浅不一。我们要求供应商提供同一批次的色釉原料，并在进场时用色差仪检测，ΔE值超过2.0的批次必须退货。

边缘翘起多发生在伸缩缝位置。正确做法是在伸缩缝处预留5-8mm的缝隙，用弹性密封胶填缝。如果直接铺过去，热胀冷缩会导致边缘脱层。以某广场项目为例，我们沿伸缩缝两侧各延伸10cm做了加强层，两年后复查没有发现任何翘边现象。

从项目现场看选型与验收要点

选型时首先要明确交通荷载。人行道和自行车道可以选用8-10mm粒径的陶瓷颗粒，厚度控制在15-20mm。如果有消防车通行需求，必须采用12-15mm的大粒径颗粒，厚度增加到25-30mm，同时树脂用量要提高20%。

验收环节重点检查粘结强度和表面平整度。用拉拔仪检测粘结强度，每500㎡抽检一组，要求≥2.0MPa。平整度用3米靠尺检测，空隙不大于3mm。透水系数检测可以用现场简易方法：倒一桶水看渗完时间，正常应该在10秒内完全渗入。

最后说一个容易被忽略的细节：陶瓷路面与井盖、路缘石的衔接处。这些位置最容易出现积水，导致冬天冻胀破坏。我们通常在这些衔接处做5cm宽的树脂砂浆过渡带，既能保证排水顺畅，又能避免刚性接触导致的裂缝。这个做法在GB 50688-2011城市道路设计规范中也有相关建议。
