水泥地面起皮修补的核心方法是根据起皮深度和面积选择界面处理加聚合物砂浆修补或环氧树脂薄层修复。针对水泥地面起皮这类表层强度不足的问题，直接覆盖普通水泥砂浆往往会导致二次脱层，必须从基层粘结力入手解决。

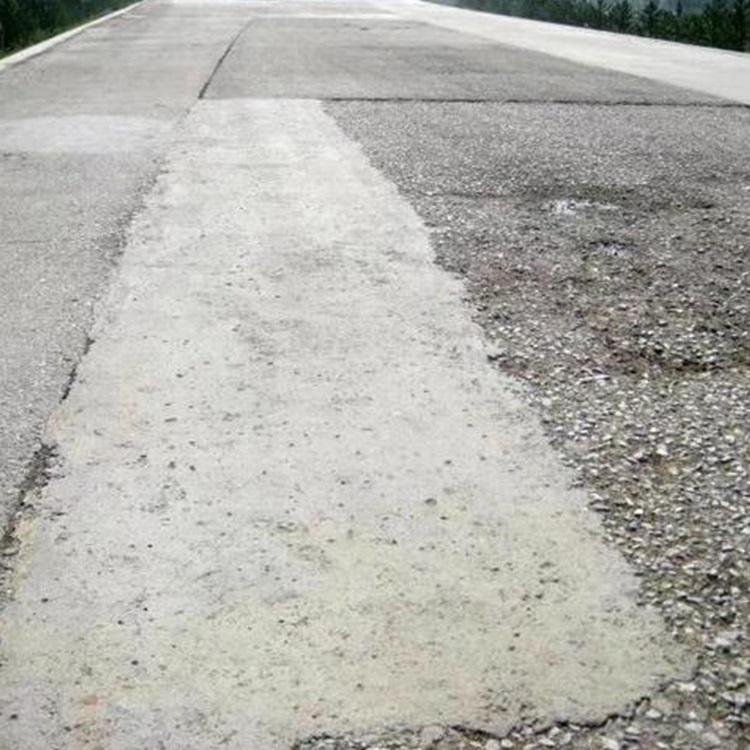

起皮的根本原因是什么

水泥地面起皮通常不是单一因素造成的。我参与过的几个大型厂房地面翻新项目中，90%的起皮案例都指向两个原因：一是施工时表面收光过度导致浮浆层过厚，二是养护期间环境温度低于5℃或高于35℃导致水化反应不充分。GB/T 50448-2015《水泥基灌浆材料应用技术规范》中明确要求，基层抗拉强度应不低于1.5MPa，但实际起皮部位的拉拔测试值往往只有0.3-0.6MPa。

另一个常被忽视的原因是基层油污或脱模剂残留。以某物流仓库地面修复为例，检测发现起皮区域下方存在明显的油脂渗透层，深度约2-3mm。这种情况下，如果不进行彻底的机械打磨去除油污层，任何修补材料都无法形成有效粘结。

修补前必须做的三步检查

第一步是用金属杆或小锤敲击地面，听声音判断空鼓范围。空鼓区域的声音发空，与密实区域的清脆声有明显区别。实际操作中，我会用记号笔把空鼓边界画出来，修补范围要比空鼓边界外扩至少10cm，确保新旧界面搭接可靠。

第二步是检测起皮深度。用钢针或螺丝刀在起皮区域划痕，如果划痕深度小于3mm且没有松散颗粒，属于表层微起皮；如果深度达到5mm以上且能看到骨料外露，属于深层起皮。以我处理过的某停车场项目为例，表层起皮占60%，深层起皮占40%，两种情况的修补方案完全不同。

第三步是确认基层含水率。用塑料薄膜覆盖法检测，如果24小时内薄膜内侧出现明显水珠，说明含水率超过8%，此时必须使用环氧类界面剂进行封闭处理，否则聚合物砂浆的水分会再次被基层吸收，导致修补层空鼓。

不同起皮程度的修补工艺

对于深度小于3mm的表层起皮，最有效的做法是打磨加聚合物界面处理。先用角磨机配合金刚石磨片将起皮层完全打磨掉，露出新鲜的混凝土基面，然后涂刷一道丙烯酸类界面剂，等界面剂表干后（约30分钟），再用聚合物改性水泥砂浆进行薄层修补。修补层的厚度控制在2-4mm，养护温度维持在10-30℃，48小时内禁止上人。

对于深度超过5mm的深层起皮，必须采用分层修补工艺。以某食品车间地面修复为例，先用电镐将松散层剔除至坚实基层，清理干净后用高压水枪冲洗，等表面无明水后涂刷环氧底涂，再用高强度聚合物砂浆进行填补。每层修补厚度不超过10mm，分层施工间隔时间至少4小时。最终面层需要做固化处理，涂刷一道水性聚氨酯封闭剂，提高耐磨性。

养护和验收的硬指标

修补完成后的养护直接决定修复效果。聚合物砂浆在20℃条件下，7天抗压强度能达到25MPa以上，28天强度可达到40MPa。但如果在养护期内遇到低温，强度增长会明显放缓。经验上来说，当环境温度低于5℃时，必须采取保温措施，比如覆盖保温毡或使用低温型修补材料。

验收时用拉拔仪进行粘结强度检测，修补层与基层的粘结强度应不低于1.5MPa。对于有耐磨要求的场所，用钢球法检测表面硬度，磨损量应小于0.5g/cm²。某物流园区地面修补后，我们做了连续3个月的跟踪观察，修补区域没有出现二次起皮，说明工艺和材料匹配是可靠的。

从实际案例看常见误区

去年处理过一个地下车库的起皮问题，施工队直接用了普通水泥砂浆加胶水进行修补，结果三个月后修补层整片脱落。检测发现胶水中的PVA成分在潮湿环境下会水解，导致粘结力完全丧失。正确做法是使用专用聚合物修补砂浆，其聚合物掺量在15%-20%之间，能形成柔性粘结层。

另一个常见误区是修补后急于开放使用。某工厂车间地面修补后，施工方为了赶工期，只养护了12小时就允许叉车通行，结果修补层被压出裂纹。聚合物砂浆在24小时内强度只有设计值的60%左右，至少需要72小时才能承受轻型荷载。养护期间做好围挡和警示标识，这点成本不能省。
