铁路信号轨道电路施工中，绝缘道钉锚固最怕的就是锚固后电阻值不达标或道钉松动。解决这个问题的核心在于选用专用锚固剂，它能同时满足绝缘性能与结构强度的双重要求。本文从材料工程师视角，结合现场实操经验，讲透绝缘道钉锚固的选材与施工关键点。

绝缘道钉锚固剂到底是什么材料

从材料分类上看，绝缘道钉锚固剂属于改性环氧树脂类或特种聚合物水泥基材料。与普通锚固剂不同，它的核心指标是体积电阻率，按照TB/T 2973-2019标准，合格产品的体积电阻率应不低于1.0×10¹² Ω·m。这比普通结构胶高三个数量级，才能保证轨道电路不被短路。

实际操作中，我们常遇到有人用普通植筋胶代替，结果开通测试时绝缘值直接归零。以某客专线路维修为例，现场用了普通环氧胶，一个月后道钉周围出现爬电痕迹，最后全部返工。所以，认准包装上标注的“绝缘型”或“轨道专用”字样，这是第一道把关。

从养护时间来看，环氧类绝缘锚固剂在23℃标准条件下，24小时抗压强度能达到40MPa以上，而聚合物水泥基材料需要3天才能达到同等强度。选择哪种，取决于天窗时间长短和温度条件。

为什么必须用绝缘道钉锚固剂而非普通材料

直接原因在于轨道电路对地绝缘要求。信号电流通过钢轨传输，道钉穿过轨枕与道床连接，如果锚固剂导电，电流就会通过道钉泄漏到大地，导致轨道电路分路不良或红光带故障。根据GB/T 50448-2015附录A的绝缘测试方法，绝缘锚固剂的泄漏电流应小于0.1mA。

另一个被忽视的问题是长期耐久性。普通水泥砂浆在潮湿环境下会析出碱性物质，这些物质吸水后形成电解质，降低绝缘电阻。而专用锚固剂通过添加疏水改性组分，能保持干燥状态下的高电阻。经验上来说，在南方多雨地区，普通材料两年后绝缘值下降超过60%，专用材料五年后仍能保持在初始值的90%以上。

以某地铁线路大修项目为例，原设计使用普通硫磺锚固，三年后因道钉锈蚀和绝缘失效，导致轨道电路误报频发。换成绝缘锚固剂后，问题彻底解决。这说明，材料选型直接关系到运营维护成本。

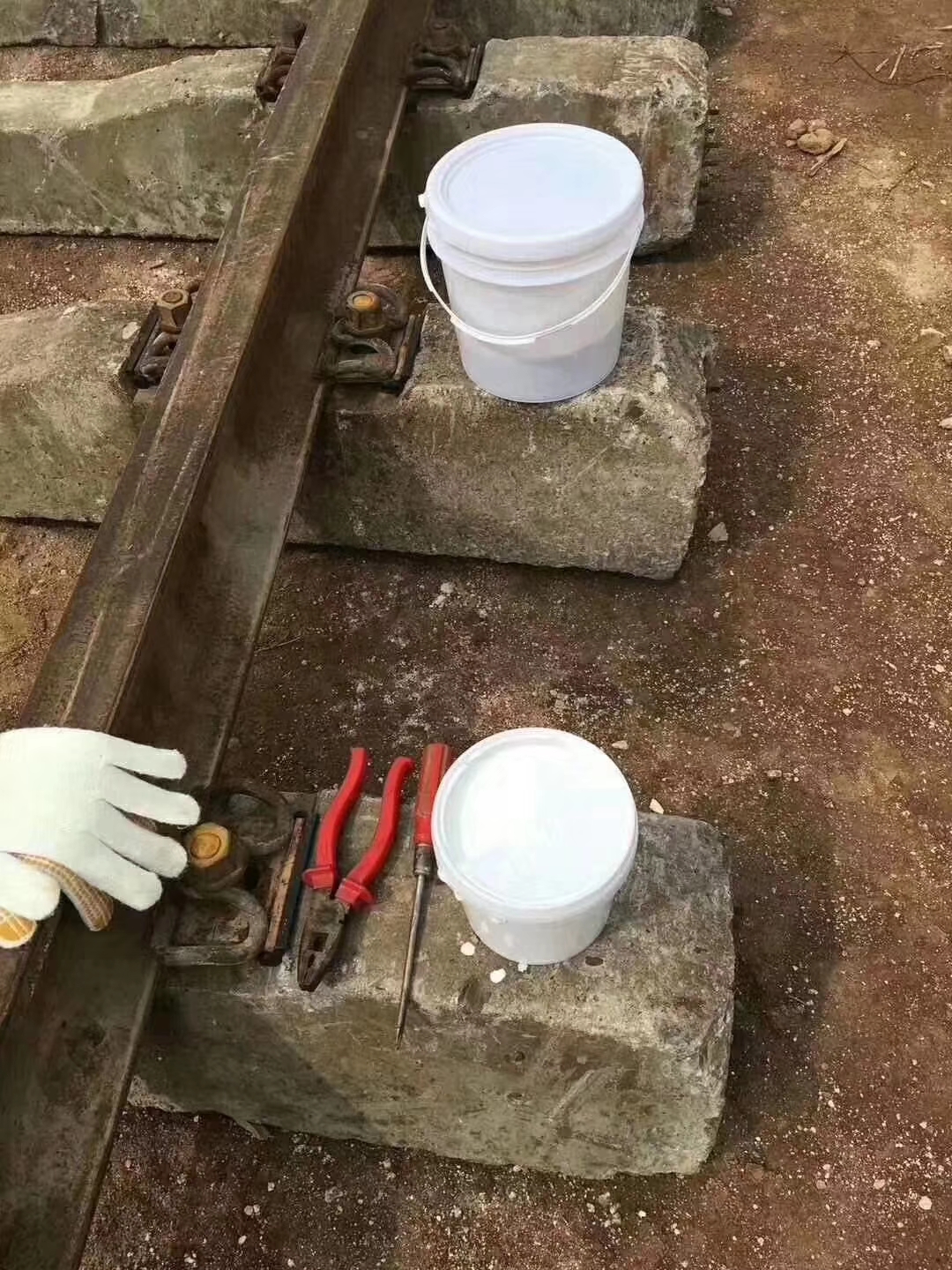

施工中如何保证绝缘道钉锚固质量

第一步是清理孔洞。钻孔后必须用压缩空气吹净粉尘，再用丙酮擦拭孔壁。很多现场图省事只用气枪吹一下，结果锚固剂与孔壁粘结不牢，道钉受力后松动。以我参与过的某普速线路改造为例，因为没清理干净，抽检时发现5%的道钉抗拔力不达标。

第二步是配比控制。双组分环氧类材料必须用电子秤精确称量，误差控制在±2%以内。现场常见的问题是工人凭感觉倒，导致固化不完全或强度偏低。建议使用带刻度的专用混合枪，能有效避免配比错误。施工温度最好在5℃-35℃之间，低于5℃时需采用低温固化配方，否则固化时间会延长一倍以上。

第三步是养护与检测。锚固后24小时内禁止扰动，夏季高温时还要覆盖湿布防止暴晒。养护期满后，用绝缘电阻表测试道钉与轨枕间的电阻值，要求不低于500MΩ。如果发现个别点不合格，必须凿除重做，不能凑合。

常见施工误区与现场应急处理

最大的误区是认为锚固剂越稠越好。实际上，过稠的材料无法充分填充孔洞间隙，反而会留下气泡，导致绝缘性能下降。正确做法是按产品说明调整粘度，必要时使用稀释剂，但稀释剂用量不能超过总重的5%，否则会降低强度。

另一个误区是冬季施工时加热材料。有些工班用火烤桶装锚固剂，结果局部过热导致材料提前固化，整桶报废。正确做法是使用恒温水浴加热，温度控制在30℃-40℃，并不断搅拌使温度均匀。以某北方枢纽站为例，冬季夜间施工时，我们采用保温箱运输材料，现场用热水浴加热，保证了施工质量。

遇到锚固剂流淌或道钉歪斜时，不要等固化后再处理。应在材料初凝前（通常30分钟内）调整道钉位置，用木槌轻敲校正。如果已经固化，只能钻掉重做，强行矫正会破坏锚固界面。

从某桥梁支座灌浆项目看绝缘锚固的实际应用

去年参与的一个桥梁支座更换项目，遇到了典型的绝缘锚固难题。该桥位于电气化铁路区段，支座与轨道之间需保持绝缘。原方案采用普通灌浆料，但设计院复核后要求改用绝缘型锚固剂，因为普通材料在列车通过时产生的振动下，会逐渐产生微裂纹，水分渗入后绝缘失效。

我们采用了聚合物水泥基绝缘锚固剂，现场做了两组试件。一组按标准养护，另一组模拟现场潮湿环境。28天后测试，标准养护组抗压强度55MPa，绝缘电阻大于1000MΩ；潮湿组抗压强度48MPa，绝缘电阻仍有800MΩ。这个数据让监理和业主都放了心。

施工中特别注意了支座底板与锚固剂的接触面处理。底板先涂一层界面剂，再灌注锚固剂，确保无气泡。养护7天后进行绝缘测试，所有测点均合格。这个案例说明，绝缘锚固剂不仅用于道钉，在桥梁支座、轨道扣件等需要绝缘隔离的部位同样适用。
