隧道渗漏、大坝裂缝、地铁管片缺损，这些问题在工地上很常见。用对环氧树脂灌浆材料，能一次性解决加固与防渗两大难题。下面结合15年现场经验和2025年最新国标，把这种材料的技术要点和施工细节讲透。

材料性能与核心参数

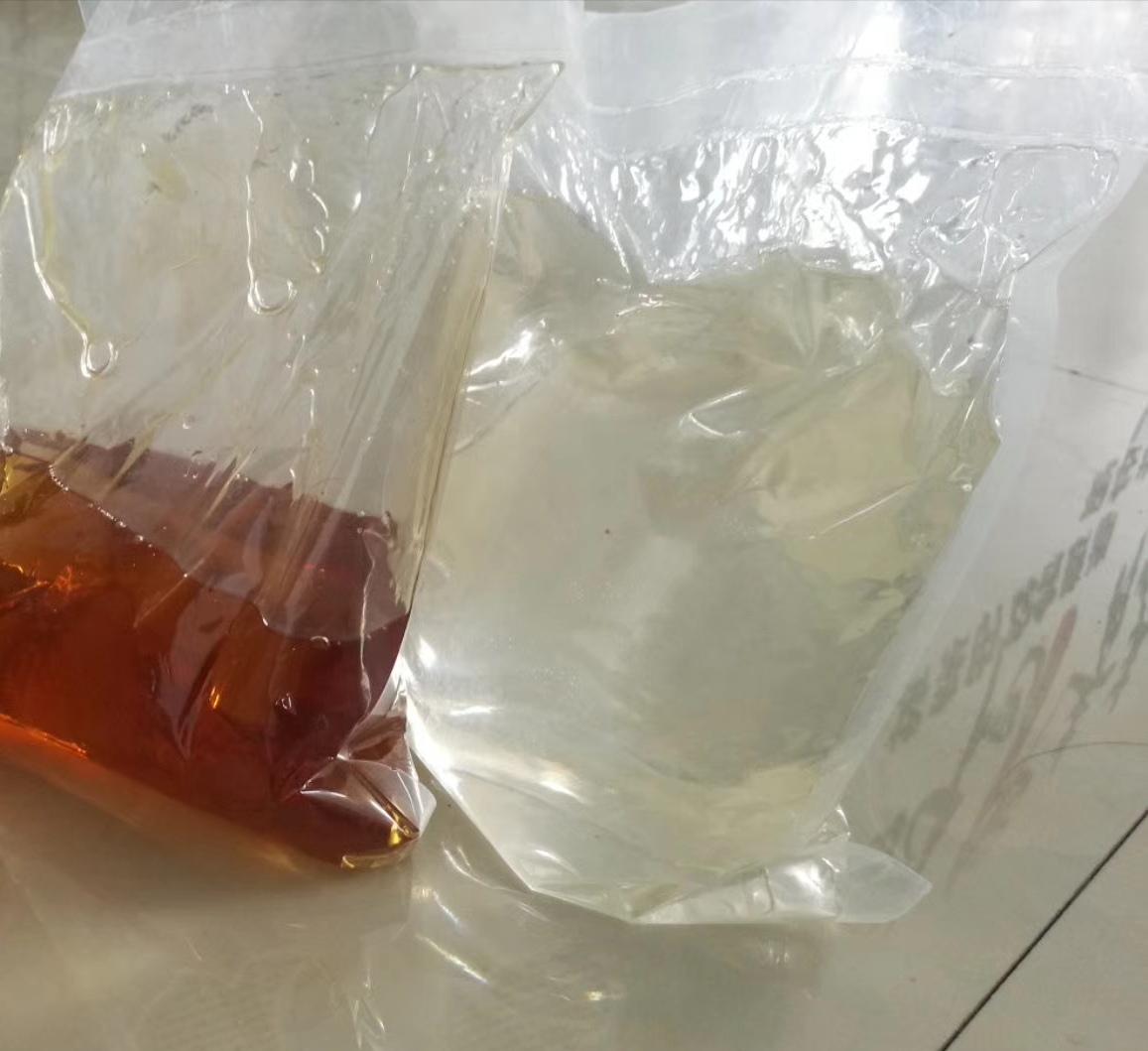

改性环氧树脂灌浆液是一种低粘度、高渗透性的双组分材料。按GB/T 50448-2015标准，其初始粘度控制在150-300 mPa·s，能渗入0.2mm以上的微细裂缝。常温（23℃±2℃）下，可操作时间约40分钟，24小时固化后抗压强度可达60-80MPa，粘结强度（与混凝土干粘）大于3.0MPa。

实际工程中，这种材料在水下固化时强度会略有下降，但28天粘结强度仍能保持在2.5MPa以上。收缩率小于0.02%，远优于普通水泥基材料。按GB 50367-2013要求，用于结构加固时，必须保证材料与基层的粘结强度不低于2.5MPa。

适用场景与解决的具体问题

地下工程中，地铁隧道管片接缝渗漏、矿山巷道断层破碎带、水电站大坝伸缩缝漏水，都是环氧树脂灌浆的典型应用。它既能填充空洞、粘结松散骨料，又能恢复混凝土结构的整体性。以某地铁区间隧道为例，管片环缝渗漏采用压力注浆后，渗水量从每小时5升降至零。

地上结构中，混凝土梁柱的蜂窝麻面、楼板裂缝、飞机跑道冻融破损，也常用这种材料修补。经验上来说，对于宽度0.3mm以上的结构性裂缝，先开槽埋设注浆嘴，再用环氧树脂灌浆填充，效果比表面封闭更可靠。按JTG/T J22规范，桥梁裂缝灌浆后，抗拉强度不应低于原混凝土的80%。

施工工艺与操作要点

配比是关键。改性环氧树脂与固化剂按重量比4:1（具体以厂家说明书为准）混合，必须用电动搅拌器充分搅拌3分钟，直到颜色均匀。温度低于5℃时，材料粘度增大，建议使用前将组分预热至15-25℃。

基面处理要到位。先凿除松散混凝土，用压缩空气吹净粉尘，再用堵漏剂封闭裂缝表面并埋设注浆嘴。注浆嘴间距按裂缝宽度确定，一般30-50cm一个。注浆压力控制在0.3-0.8MPa，从低处向高处逐孔灌注，直到邻孔出浆为止。实际操作中，发现压力突然下降或浆液外溢，要立即停止检查，防止空灌。

质量验收与常见问题处理

灌浆完成后，按GB 50550-2010要求进行验收。固化后钻取芯样，检查填充密实度，要求空洞率小于3%。现场可做简易渗水试验：在修补区域表面淋水，24小时后背面无湿渍为合格。

常见问题包括：浆液不固化（配比错误或温度过低）、灌浆不饱满（压力不足或注浆嘴间距过大）、粘结强度不足（基面潮湿或油污未清理干净）。遇到这些情况，先查配比和温度，再检查基面处理。水下灌浆时，必须选用专用水下固化型环氧树脂，普通型在动水环境中会流失。

安全与环保注意事项

环氧树脂和固化剂均含有机溶剂，施工区域必须保持良好通风。操作人员佩戴防毒面具、橡胶手套和护目镜，避免皮肤直接接触。按GB 50204要求，废弃浆液和清洗容器废水要集中收集，严禁排入市政管网。现场配备灭火器，远离明火和热源。

材料储存温度控制在5-35℃，避免阳光直射。已开封的固化剂需密封防潮，超过保质期（通常12个月）的材料应重新检验合格后方可使用。
