隧道拱顶注浆施工中，最难解决的就是衬砌背后脱空与回填不密实问题。选对隧道拱顶注浆料，能直接消除空洞隐患，保证二衬结构与围岩协同受力。下面我从材料工程师角度，把选材、配比、施工和验收的关键点讲清楚。

隧道拱顶注浆料到底解决什么问题

隧道二衬浇筑后，拱顶部位因为混凝土收缩和泵送压力不足，经常出现月牙形脱空。这种脱空如果不处理，运营中会形成水囊，冻胀后导致衬砌开裂。隧道拱顶注浆料就是专门用来填充这个空隙的。

普通水泥浆收缩率大，硬化后体积会缩小3%到5%，根本填不满。而专用注浆料通过膨胀组分补偿收缩，28天限制膨胀率控制在0.02%到0.05%之间，能实现与衬砌混凝土的紧密贴合。实际操作中，我见过不少项目因为用了普通水泥浆，三个月后敲击检测还是空鼓。

以某高铁隧道为例，拱顶脱空深度达到15厘米，使用高流态注浆料后，填充饱满度达到98%以上。这说明材料选对了，问题就解决了一大半。

选材时哪些参数必须盯住

流动度是第一个硬指标。按GB/T 50448-2015标准，初始流动度要大于380毫米，30分钟流动度损失不超过50毫米。我遇到过现场搅拌后流动度掉得快的料，还没泵到拱顶就堵管了。经验上来说，出机流动度控制在400到420毫米最稳妥。

抗压强度要分阶段看。3小时强度不低于5兆帕，这是为了支撑早期拆模和预应力张拉；28天强度要达到40兆帕以上，与衬砌C40混凝土匹配。有个项目用强度只有30兆帕的注浆料，结果衬砌受力后注浆层先开裂了。

泌水率必须为零。注浆料如果有泌水，水会聚集在拱顶最高点，形成新的水囊。规范要求泌水率≤0.1%，实际施工中我要求现场做泌水试验，肉眼看不见水层才算合格。

施工温度和养护时间怎么控制

施工环境温度最好在5℃到35℃之间。低于5℃时，水泥水化反应变慢，早期强度上不来；高于35℃，浆体凝结太快，流动度保持不住。冬天施工时，我建议用温水拌合，水温控制在30℃到40℃，保证出机温度不低于10℃。

养护时间至少7天。注浆完成后，拱顶部位要挂湿布或喷养护剂，保持表面湿润。有个隧道项目为了赶工期，只养护了3天，结果表面起皮掉粉，敲击检测发现强度只有设计值的60%。养护不到位，再好的材料也白搭。

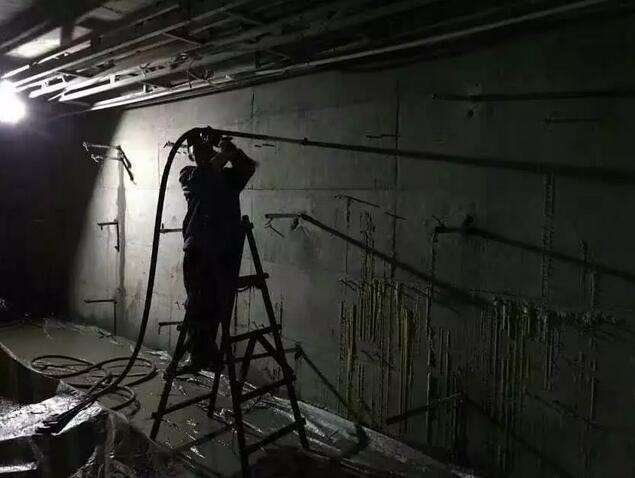

实际操作中，注浆压力控制在0.2到0.5兆帕，压力太大容易撑裂衬砌，太小又填不密实。我一般先低压注浆，等出浆口冒浆后，再稳压1到2分钟，确保空隙全部填满。

现场搅拌和泵送有哪些坑要避开

搅拌时间不能省。干粉料加水后，必须搅拌3到4分钟，让外加剂充分溶解。我看到过工人只搅了1分钟就泵送，结果浆体里有干粉团，堵了两次泵管。按规范要求，搅拌机转速不低于每分钟60转。

泵送管长度超过50米时，要加缓凝剂调节凝结时间。有个项目泵送距离80米，没加缓凝剂，浆体在管里初凝了，整根管子报废。经验上来说，每增加10米管长，缓凝剂掺量增加0.05%到0.1%。

停泵时间不能超过20分钟。如果中途换车或检修，超过20分钟就要用清水冲洗管道。我见过一个项目停泵半小时，浆体在管里凝固，最后只能拆管清理，耽误了一天工期。

实际工程中总结的几条经验

注浆前一定要做配合比验证。实验室数据跟现场有差距，比如砂子含水率变了，流动度就不一样。我每次进场后，先取现场材料做三组试块，测流动度、强度和膨胀率，合格了才大面积施工。

拱顶排气孔不能省。注浆时气体排不出去，会形成气囊。按规范，每3到5米设一个排气孔，孔口高出拱顶20厘米。有个项目没设排气孔，注浆后雷达检测发现3处空洞，返工成本是注浆费用的5倍。

验收时用敲击法结合钻孔取芯。敲击听声音判断空鼓范围，然后在疑似空鼓处钻孔，看注浆料是否填满。规范要求填充密实度不低于95%，实际工程中我要求做到98%以上才签收。
