在桥梁支座灌浆或预应力孔道填充这类关键工序里，选错材料可能导致结构强度不达标甚至返工。C50压浆料是一种专为高强灌浆场景设计的无收缩水泥基材料，其28天抗压强度稳定在50MPa以上，能解决传统灌浆材料收缩大、强度低、与基面粘结不牢的痛点。

C50压浆料到底解决什么问题

很多施工队习惯用普通水泥浆代替专用压浆料，结果在支座下方或预应力孔道里出现空洞、开裂。C50压浆料的核心作用是通过微膨胀补偿机制，抵消水泥水化过程中的自收缩和干燥收缩，确保浆体与钢板、混凝土界面紧密贴合。

以某高速公路桥梁支座更换项目为例，原设计使用普通砂浆，拆模后发现支座底部有2-3mm缝隙，重新注浆后强度仍不达标。改用C50压浆料后，24小时抗压强度达到22MPa，7天达到48MPa，最终28天强度稳定在56MPa，未出现任何收缩裂缝。

实际操作中，这种材料还能应对高流速灌浆需求。它的初始流动度控制在10-17秒（按GB/T 50448-2015标准测试），30分钟后流动度损失不超过10%，确保长距离输送时不会堵管。

材料选型要看这3个关键指标

不是所有标号C50的压浆料都能用。首先要看抗压强度，标准养护条件下28天强度必须≥50MPa，但优质产品通常能做到55-60MPa，留出安全余量。其次是竖向膨胀率，0.1%-0.3%是最佳范围，膨胀率太低无法补偿收缩，太高会导致浆体开裂。

泌水率是个容易被忽视的指标。按《预应力孔道灌浆材料》规范，3小时泌水率应小于1%，24小时内泌水应被浆体完全吸收。我在某铁路箱梁现场见过一批压浆料，泌水率达到3%，结果孔道顶部形成水囊，后期检测发现钢绞线锈蚀严重。

氯离子含量也必须卡死。对于预应力结构，氯离子含量不应超过胶凝材料质量的0.06%，否则会引发应力腐蚀。采购时可以要求供应商提供第三方检测报告，重点关注这个参数。

搅拌和灌浆的3个常见坑

第一个坑是加水过量。有些工人为了好施工，擅自把水胶比从0.28调到0.35，结果强度直接掉到35MPa。C50压浆料的水胶比必须严格控制在0.26-0.28之间，用电子秤称量水，别凭经验倒。

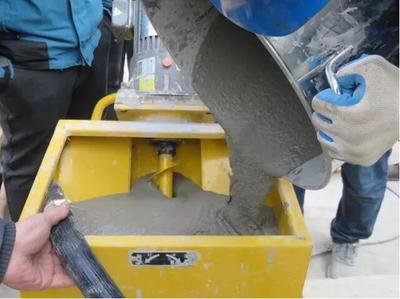

第二个坑是搅拌时间不够。高速搅拌机要连续搅拌3-4分钟，转速不低于1000rpm。低速搅拌或手工搅拌会导致浆体均匀性差，出现局部不凝或强度分层。我见过一个工地用滚筒搅拌机，只搅了1分钟，灌进去的浆体有块状物，最后全部凿除重做。

第三个坑是灌浆压力控制。对于支座灌浆，压力应保持在0.2-0.4MPa，保压时间不少于1分钟。压力过高会顶起支座，过低则无法排净空气。现场最好配备压力表，操作时观察出浆口是否有气泡溢出。

冬季和夏季施工的温度对策

冬季施工时，环境温度低于5℃就要采取措施。C50压浆料的水化反应在低温下会变慢，24小时强度可能只有10MPa左右。经验做法是先用温水（30-40℃）拌合，同时给模板和基面预热。养护期间用保温被覆盖，保持温度在10℃以上至少3天。

夏季施工面临高温蒸发问题。当气温超过35℃时，浆体流动度会快速下降，30分钟内可能从15秒变成30秒。解决办法是分次少量拌合，每次拌合量控制在20分钟内用完。也可以适当加入缓凝型外加剂，但必须通过适配试验确认不影响最终强度。

某跨海大桥项目在7月份施工，当时气温38℃，我们采取冰水拌合（水温10℃）并搭设遮阳棚，成功将浆体温度控制在30℃以下，28天强度依然达到53MPa。

某高铁箱梁压浆的真实案例复盘

去年参与的一个高铁项目，箱梁孔道长度达到60米，采用C50压浆料进行后张法预应力孔道灌浆。最初按常规方法施工，发现出浆口流出的浆体带有气泡，且终凝后孔道顶部有3mm空腔。

分析原因有两个：一是灌浆速度太快，浆体裹入空气；二是浆体粘度偏高，无法完全填充波纹管波纹。我们调整了配合比，将水胶比从0.27微调到0.28，并加入0.3%的消泡剂。同时把灌浆速度控制在10-12m/min，采用真空辅助灌浆，真空度达到-0.08MPa。

调整后再次灌浆，出浆口浆体连续且无气泡。7天后钻芯取样检测，孔道填充密实度达到98%以上，28天抗压强度56MPa，满足设计要求。这个案例说明，压浆料选对只是第一步，施工参数必须根据现场条件动态调整。
