如果你正在找一种能灌进0.1毫米微裂缝、强度还能达到C60的灌浆材料，超细水泥注浆就是答案。它解决了普通水泥浆液进不了细缝、化学浆材耐久性差的老问题，专门用于桥梁支座灌浆、隧道涌水封堵和设备基础二次灌浆。

超细水泥注浆跟普通水泥浆差在哪

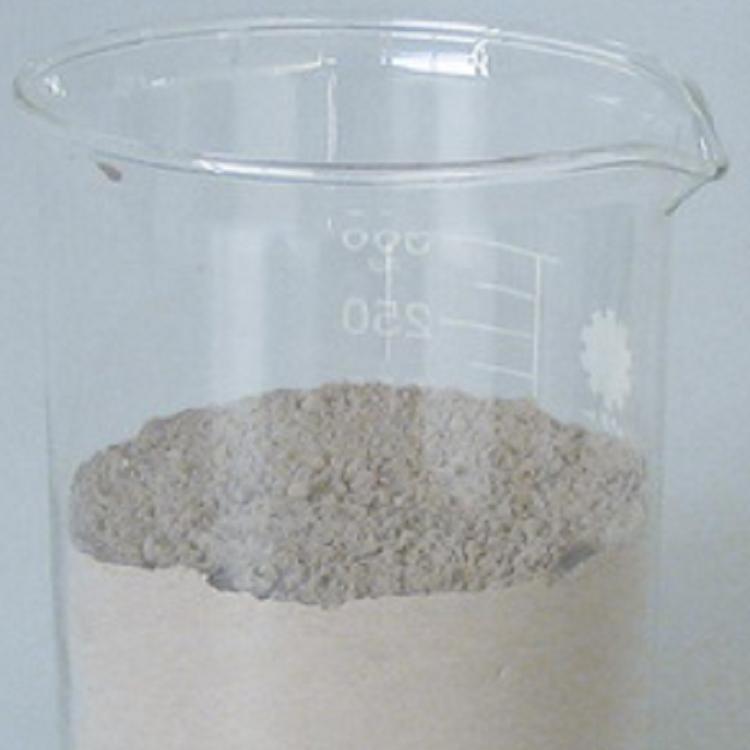

从粒径上看，普通硅酸盐水泥的颗粒直径一般在30到50微米，而超细水泥经过多级气流磨加工后，D50粒径能控制在5到8微米，最大颗粒不超过20微米。这个粒径级别决定了它能进入0.1毫米以上的细微裂隙，而普通水泥浆液在0.3毫米以下的缝里根本灌不进去。

另外，比表面积是衡量水泥活性的关键指标。普通水泥的比表面积在350 m²/kg左右，超细水泥能达到800 m²/kg以上。比表面积越大，水化反应越快，早期强度上得就快。实际操作中，超细水泥注浆料在2小时抗压强度能达到15 MPa以上，24小时就能达到40 MPa，这个速度对抢工期的项目来说很关键。

什么样的工程必须用超细水泥注浆

以某高速铁路桥梁支座灌浆为例，设计要求灌浆层厚度只有5到10毫米，而且支座底板与垫石之间的间隙必须完全填充密实。普通水泥浆液因为颗粒粗，灌进去后容易在入口处形成“滤饼”，堵住后面的浆液，导致支座底部出现空鼓。换成超细水泥注浆料后，浆液流动性好，30分钟流动度损失控制在10%以内，能顺利流满整个间隙。

隧道工程里也常用。比如富水断层带的涌水封堵，裂缝宽度往往在0.2到0.5毫米之间，用化学浆材虽然能进去，但耐久性差，几年后容易老化渗水。超细水泥注浆料属于无机材料，抗渗等级能达到P12以上，而且结石体的弹性模量与岩石接近，不会因为变形不协调而开裂。

施工配比和操作要点

水灰比是决定注浆效果的第一道关。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，超细水泥注浆料的水灰比一般控制在0.35到0.45之间。水灰比太小，浆液太稠，流动度不够，灌不到细缝里；水灰比太大，强度上不去，而且泌水率会增加，容易在顶部形成水囊。经验上来说，做支座灌浆时取0.38的水灰比，既能保证流动度在250毫米以上，又能保证28天强度不低于60 MPa。

搅拌时间也要注意。因为超细水泥颗粒细，比表面积大，容易团聚，所以必须用高速搅拌机，转速不低于1000转/分钟，搅拌时间不少于3分钟。现场经常有人用普通手电钻搅拌，转速不够，颗粒没完全分散，灌进去后局部强度偏低。正确的做法是搅拌完静置1分钟，让气泡逸出，再测一次流动度，合格了再用。

温度变化对注浆效果的影响

施工温度最好控制在5℃到35℃之间。温度低于5℃时，水泥水化反应会明显变慢，24小时强度可能只有设计值的60%。去年冬天有个项目在0℃左右施工，没有采取保温措施，结果支座灌浆后3天拆模，发现表面有起皮现象，敲击有空鼓声，最后只能凿掉重做。如果必须在低温下施工，可以用温水拌合，水温控制在30℃到40℃，同时做好养护保温。

高温天气也要注意。超过35℃时，浆液流动度损失很快，20分钟可能就从250毫米降到150毫米，根本来不及灌完。这种情况下可以在搅拌水里加冰块降温，或者选用缓凝型超细水泥注浆料，把可操作时间延长到45分钟以上。

一个典型的桥梁支座灌浆案例

去年处理过一座跨河大桥的支座更换项目。原设计用的是普通灌浆料，但支座垫石表面有细微裂缝，宽度在0.15毫米左右，普通浆液灌进去后，裂缝处一直往外渗水。我们改用超细水泥注浆料，先对裂缝进行低压注浆，注浆压力控制在0.3到0.5 MPa，从裂缝的一端开始，看到另一端出浆了再稳压2分钟。灌完24小时后检查，裂缝表面干燥，没有渗水迹象，取芯检测发现浆液已经填满了裂缝内部，粘结强度达到2.5 MPa以上。

这个案例说明，超细水泥注浆料的核心优势在于“能进得去、能粘得住、能撑得久”。对于微细裂缝、薄层灌浆和动水条件下的封堵，它比普通水泥和化学浆材都更靠谱。选材的时候，重点看粒径分布、流动度损失和早期强度这三个指标，别只看价格。现场施工时，把水灰比和搅拌时间控制好，基本不会出大问题。
