在桥梁支座灌浆或设备基础二次灌浆时，选错材料常导致开裂或承载力不足，这往往是因为对混凝土灌浆料的流动度与膨胀率匹配关系理解不深。作为一种由水泥、级配骨料和外加剂组成的特种砂浆，它通过无收缩特性实现高精度承载，是替代普通混凝土进行薄层填充的首选方案。

混凝土灌浆料和普通水泥砂浆到底差在哪

普通水泥砂浆在硬化过程中会因水分蒸发产生约0.1%-0.2%的干缩，导致灌浆层与基材脱开。而混凝土灌浆料通过引入膨胀组分，在塑性阶段和硬化初期产生0.02%-0.05%的微膨胀，正好抵消收缩，实现紧密贴合。

从强度发展规律来看，标准养护条件下，普通砂浆28天抗压强度通常为30-40MPa，而CGM-1型（参照GB/T 50448-2015分类）混凝土灌浆料1天强度即可达到20-25MPa，28天强度稳定在60-80MPa。这种早期强度优势，能大幅缩短设备安装的等待工期。

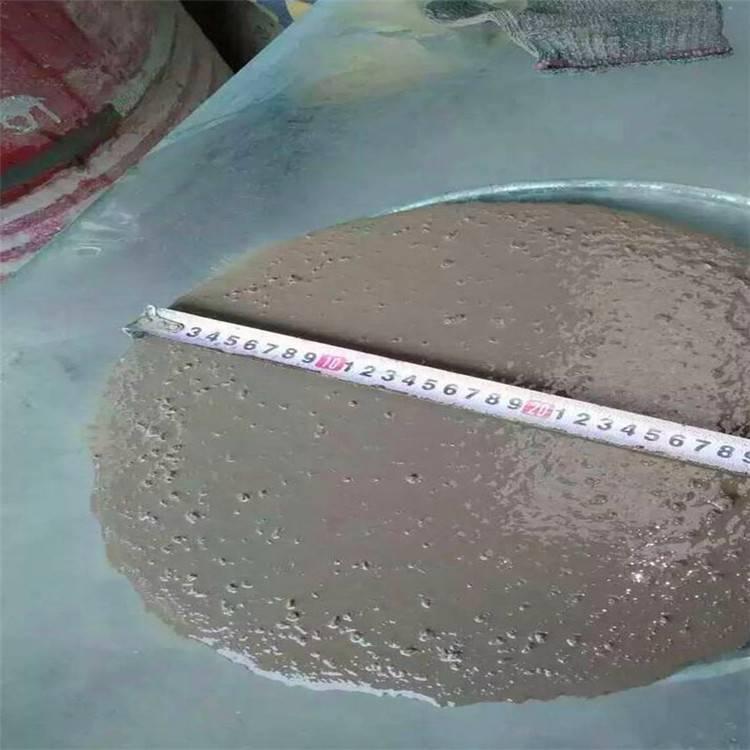

流动度是另一个关键差异。灌浆料采用高效减水剂和级配优化，初始流动度可达270-300mm（跳桌法），30分钟后仍保持在240mm以上，能自流填充2-5mm的狭窄间隙。普通水泥砂浆即便加大水灰比，流动度也很难超过200mm，且容易离析。

选型时哪些参数必须核对

首先要确认施工环境温度。夏季高温（35℃以上）时，应选用缓凝型灌浆料，其初凝时间可控制在4-6小时，保证足够的操作窗口；冬季低温（5℃以下）则需用防冻型产品，并配合暖棚养护，否则早期受冻会直接导致强度倒缩30%以上。

膨胀率指标不能只看出厂报告。实际操作中，建议现场做简易的竖向膨胀率测试：将拌合物装入100mm×100mm×100mm试模，用千分表测量3小时和24小时的膨胀值。合格的灌浆料，3小时膨胀率应达0.1%-0.3%，24小时稳定在0.02%-0.05%，且不出现倒缩。

骨料粒径决定了可灌厚度。对于10-30mm的常规灌浆层，选用最大粒径4.75mm的细骨料型；当厚度超过50mm时，必须选用含5-10mm粗骨料的豆石型灌浆料，否则会因收缩应力集中导致层间开裂。

从搅拌到养护的四个关键控制点

用水量是决定成败的第一关。按厂家推荐用水量（通常为干料质量的13%-15%）加水，误差不应超过±0.5%。经验上来说，用手抓一把拌合物，能捏成团但不滴水，松开后缓慢散开，就是合适的稠度。水加多了，强度会直线下降，每多1%用水量，28天强度约降低5-8MPa。

搅拌必须采用机械强制搅拌。手持电钻配专用搅拌头，先加70%水，边搅拌边倒入干料，最后补足剩余水，搅拌时间控制在3-5分钟。人工搅拌无法保证均匀性，会出现局部膨胀剂富集导致的鼓包或凹陷。

灌浆时要从一侧连续浇筑，利用自流性排出空气。以某高铁桥梁支座灌浆为例，我们采用高位漏斗法，灌浆口高出支座底面30cm，保证浆体以0.5-1.0m/s的流速填充，最终敲击检测无空鼓。中途停顿超过15分钟，浆体流动度下降，会形成冷缝。

养护是获取设计强度的最后保障。灌浆后立即覆盖湿麻布或塑料薄膜，前3天保持表面湿润，环境温度20℃时，7天可拆模。冬季施工要加盖保温被，使灌浆层温度维持在10℃以上，否则水化反应停滞，28天强度可能只有设计值的60%。

一个电厂汽轮机基础灌浆的实战复盘

去年参与的一个600MW机组汽轮机基础改造项目，原设计采用普通细石混凝土，但现场发现底座与基础间有15-25mm的间隙，且要求7天内完成二次灌浆并初紧地脚螺栓。我们选用了早强型混凝土灌浆料，配合比按GB/T 50448-2015中Ⅱ类流动度要求执行。

施工时正值7月，环境温度32℃，我们采取了三个针对性措施：一是将拌合水温控制在15-18℃，延长可操作时间；二是采用多点同时灌浆，每点间距不超过2m，确保浆体在40分钟内覆盖全部面积；三是在螺栓孔周围预埋排气孔，避免气穴影响锚固力。

最终7天抗压强度达到52MPa，满足设计要求的45MPa，地脚螺栓初紧扭矩达到1200N·m无松动。对比同类型采用普通砂浆的机组，该项目工期缩短了10天，且运行一年后复测，灌浆层与基材结合面无裂缝、无脱层。这个案例说明，选对材料并严格执行施工参数，能有效解决大型设备基础的精准承载问题。
